桥梁下部施工技术选择方案

桥梁工程中,通常采用的基础形式有扩大基础、桩基础、沉井基础等。其施工方法分类见图5-1。

1.扩大基础

扩大基础是将墩台及上部结构传来的荷载由其直接传递至较浅的支承地基的一种基础形式,一般采用明挖基坑的方法进行施工,故又称为明挖扩大基础或浅基础。其主要特点是:

1)由于能在现场用眼睛确认支承地基的情况下进行施工,因而其施工质量可靠。

2)施工时的噪声、振动和对地下污染等建筑公害较小。

3)与其他类型的基础相比,施工所需的操作空间较小。

4)在多数情况下,与其他类型的基础相比,造价省、工期短。

5)易受冻胀和冲刷的影响。

扩大基础的施工顺序是:开挖基坑,对基底进行处理(当地基承载力不满足要求时需对地基进行加固)、砌筑圬工或立模、绑扎钢筋、浇筑混凝土。其中,开挖基坑是基础施工中的一项主要工作,而且在开挖过程中,必须解决好支挡与排水的问题。

扩大基础施工的难易程度与地下水处理的难易有关。当地下水位高于基础的底面高程时,施工时应采取止水措施,如打钢板桩或考虑采用集水坑用水泵集中排水、深井排水及井点法排水等,使地下水位降至开挖面以下。还可采用化学灌浆法及帷幕法进行止水或排水。但扩大基础的各种施工方法都有各自特有的制约条件,因此在选择时应特别注意。

2.桩基础

桩是深入土层的柱形构件,其作用是将来自桩顶的荷载传递到土体中的较深处。

根据不同情况,桩可以有不同的分类方法。这里我们按成桩方法对桩进行分类如下。

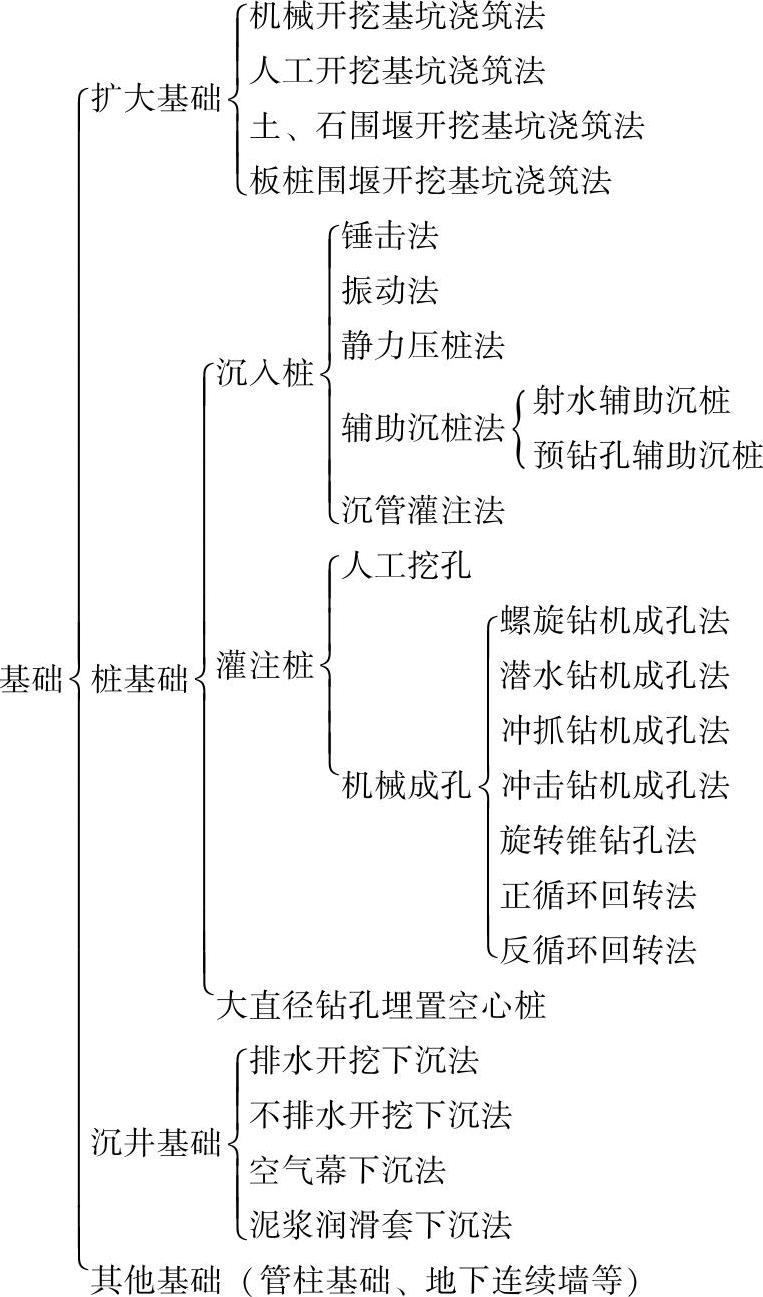

图5-1 基础施工方法的分类

(1)沉入桩 沉入桩是将预制桩用锤击打或振动法沉入地层至设计要求的高程。预制桩包括钢筋混凝土桩和钢桩等,一般有如下特点:

①由于桩是在预制场制作,故桩身质量易于控制。

②沉入时的施工工序简单、工效高,能保证质量。

③易于在水上施工。

④多数情况下施工噪声和振动大,污染环境。

⑤沉入长桩时受运输和起吊设备限制,且现场接桩、接头工艺复杂。

⑥穿越较坚硬的土层时需要较多的辅助施工措施。

(2)灌注桩 灌注桩是在现场采用钻孔机械(或人工)将地层钻挖成设计孔径和深度的孔后,将预制成一定形状的钢筋骨架吊入孔内,然后往孔内灌入流动的混凝土而形成的桩基。(www.daowen.com)

由于钻孔深度较大时孔内往往有水,故多采用水下混凝土灌注法。灌注桩的特点是:

①与沉入桩的锤击法和振动法相比,施工噪声和振动要小得多。

②能修建比预制直径大得多的桩。

③与地基的土质无关,在各种地基上均可使用。

④施工时应特别注意钻孔时的孔壁坍塌、桩尖处地基的流沙及孔底沉淀等情况的处理。

⑤因混凝土是在水中浇筑的,故混凝土质量较难控制。

(3)大直径桩 直径2.5m以上的桩称为大直径桩。目前,桩基础的最大直径已达6m。近年来,大直径桩在桥梁基础中得到了广泛应用,结构形式也越来越多样化,除实心桩外,还发展了空心桩。施工方法上不仅有钻孔灌注法,还有预制桩壳钻孔埋置法等。根据桩的受力特点,大直径桩多做成变截面的形式。大直径桩与普通桩在施工方法上的区别主要反映在钻机选型、钻孔泥浆及施工工艺等方面。

3.沉井基础

沉井基础是一种断面和刚度均比桩基础大得多的筒状结构,施工时在现场重复交替进行、构筑和开挖井内土方,使之沉落到预定支承的地基上。

在岸滩或浅水中建造沉井时,可采用“筑岛法”施工;在深水中修建,则可采用浮式沉井,先将沉井基础浮运到预定位置,再进行下沉施工。按材料、形状和用途不同,可将沉井分成许多类型,但沉井基础有如下共同的特点:

1)沉井基础的适宜下沉深度一般为10~40m。

2)与其他形式的基础相比,沉井基础的抗水平推力作用的能力、竖向支承力均较大。

3)由于沉井基础的刚度大,故其变位较小。

沉井基础的施工难点在于沉井的下沉。沉井的下沉主要是通过从井孔内挖除土,清除刃脚正面阻力及沉井内壁摩阻力后,依靠其自重下沉。沉井下沉的方法可分为排水开挖下沉和不排水开挖下沉,但其基本施工方法应为不排水开挖下沉,只有在稳定的土层中,而且渗水量不大时,才采用排水开挖法下沉。另外还有压重、高压射水、炮振(必要时)、降低井内水位减少浮力、采用泥浆润滑套或空气幕等一些沉井下沉的辅助施工方法。

4.地下连续墙

地下连续墙是用膨润土泥浆进行护壁,在防止开挖壁面坍塌的同时在设计位置开挖出一条狭长端圆的深槽,然后将钢筋骨架放入槽内,并灌注水下混凝土,从而在地下形成连续墙体的一种基础形式。

目前,我国多用于临时支挡工程,国外已有作为永久基础的实例。地下连续墙有墙式和排柱式之分,但一般多用墙式。地下连续墙的特点有:

1)施工时的噪声、振动小。

2)墙体刚度大且截水性能优异,对周边地基无扰动。

3)所获得的支承力大,可用做刚性基础,对墙体进行适当的组合后可以代替桩基础和沉井基础。

4)可用于逆筑法施工,并适用于多种地基条件。

5)在挖槽时采用泥浆护壁,如管理不当,容易出现槽壁坍塌的问题。
