建筑给水排水工程详图除了上面介绍的由设计人员绘制详图外，还有一种是国家相关部门编写的有关给水排水工程的标准图集或有关的详图图集。建筑给水排水工程中常用的构筑物和设备、仪表等，如水箱、水表井、阀门井、检查井、雨水口、化粪池等都有标准图。有标准图的构筑物和设备在建筑给水排水工程施工图都注明了图集的编号，在识读建筑给水排水工程施工图时，应仔细查阅有关标准图集。

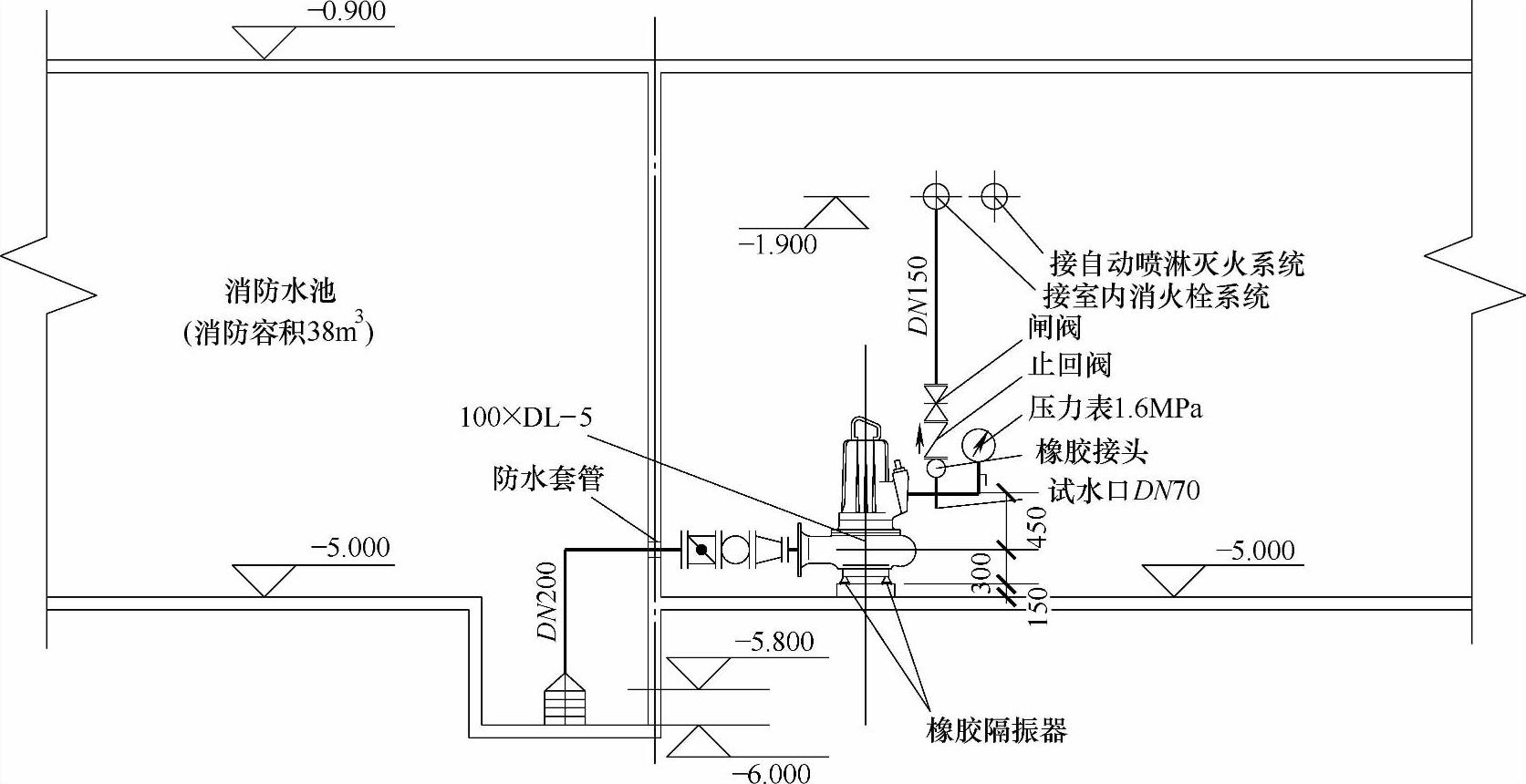

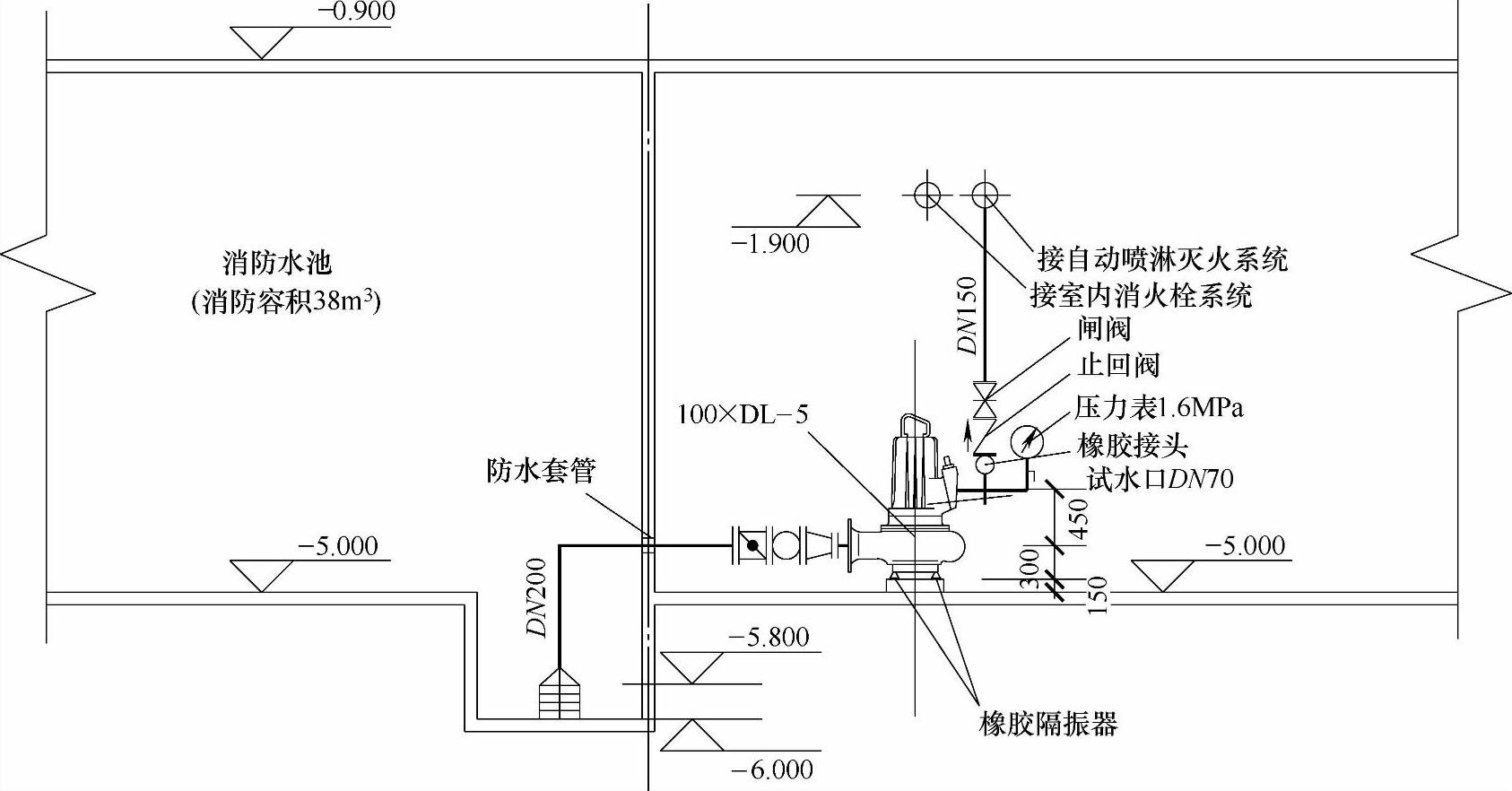

图6-23 地下泵房与消防水池Ⅰ-Ⅰ剖面

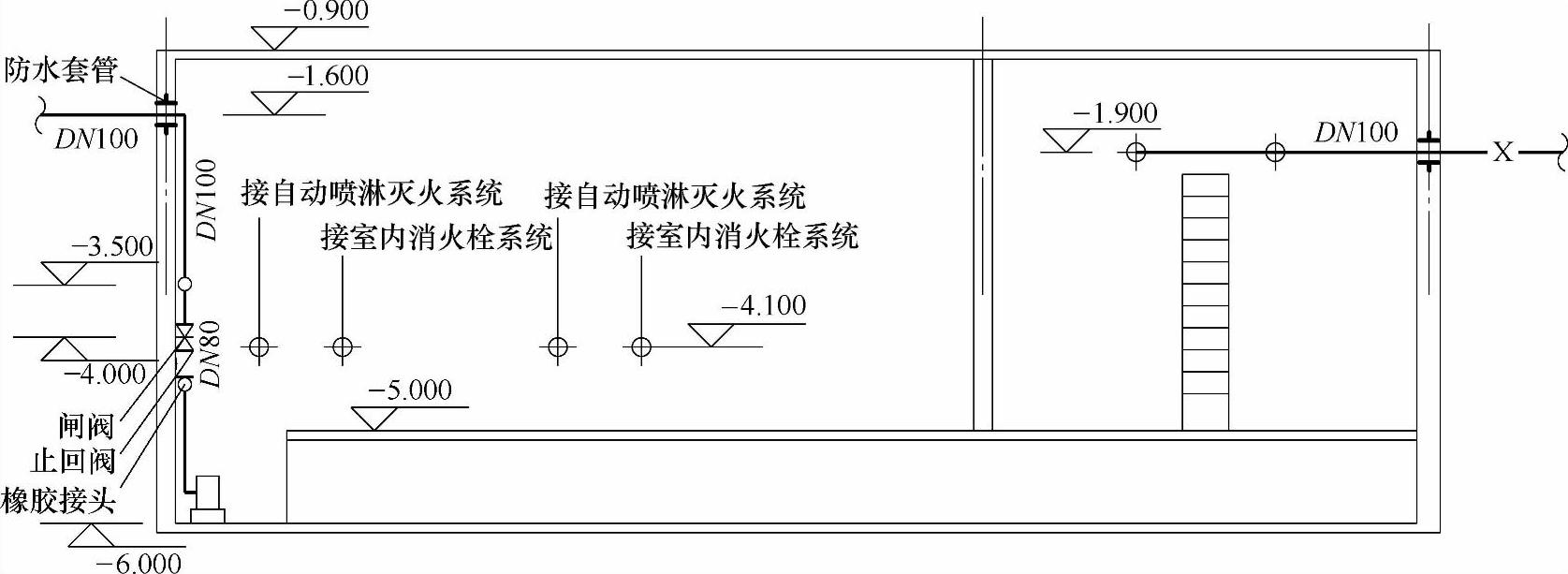

图6-24 地下泵房与消防水池Ⅱ-Ⅱ剖面

图6-25 地下泵房与消防水池Ⅲ-Ⅲ剖面

1.水箱与水池

水箱（池）按外形分，有圆形、方形、矩形和球形等；按制作材料分，有混凝土类、非金属类和金属类。常用的混凝土类有钢筋混凝土水箱（池），非金属类有装配式SMC水箱（池），金属类有组合式不锈钢水箱（池）。图6-26所示为装配式SMC给水箱标准图，具体规格技术参数见表6-17。

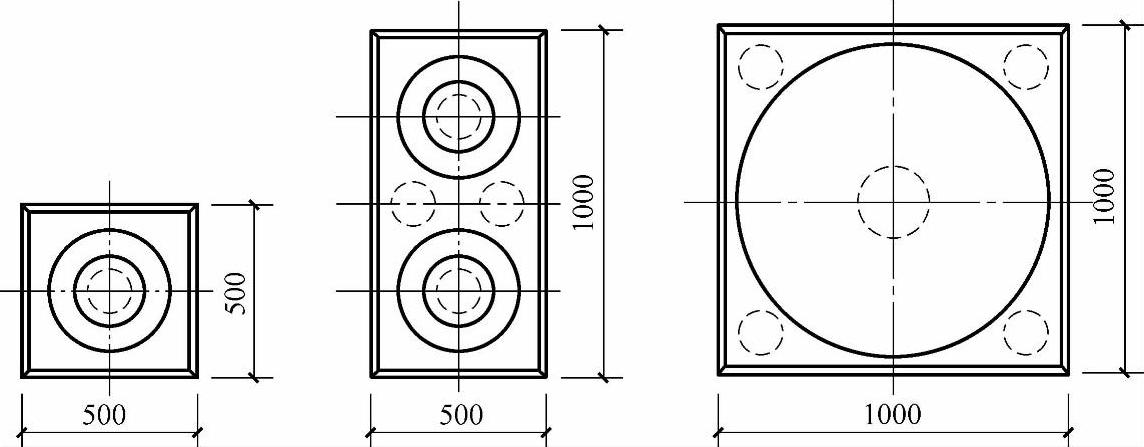

图6-26 装配式SMC给水箱标准图

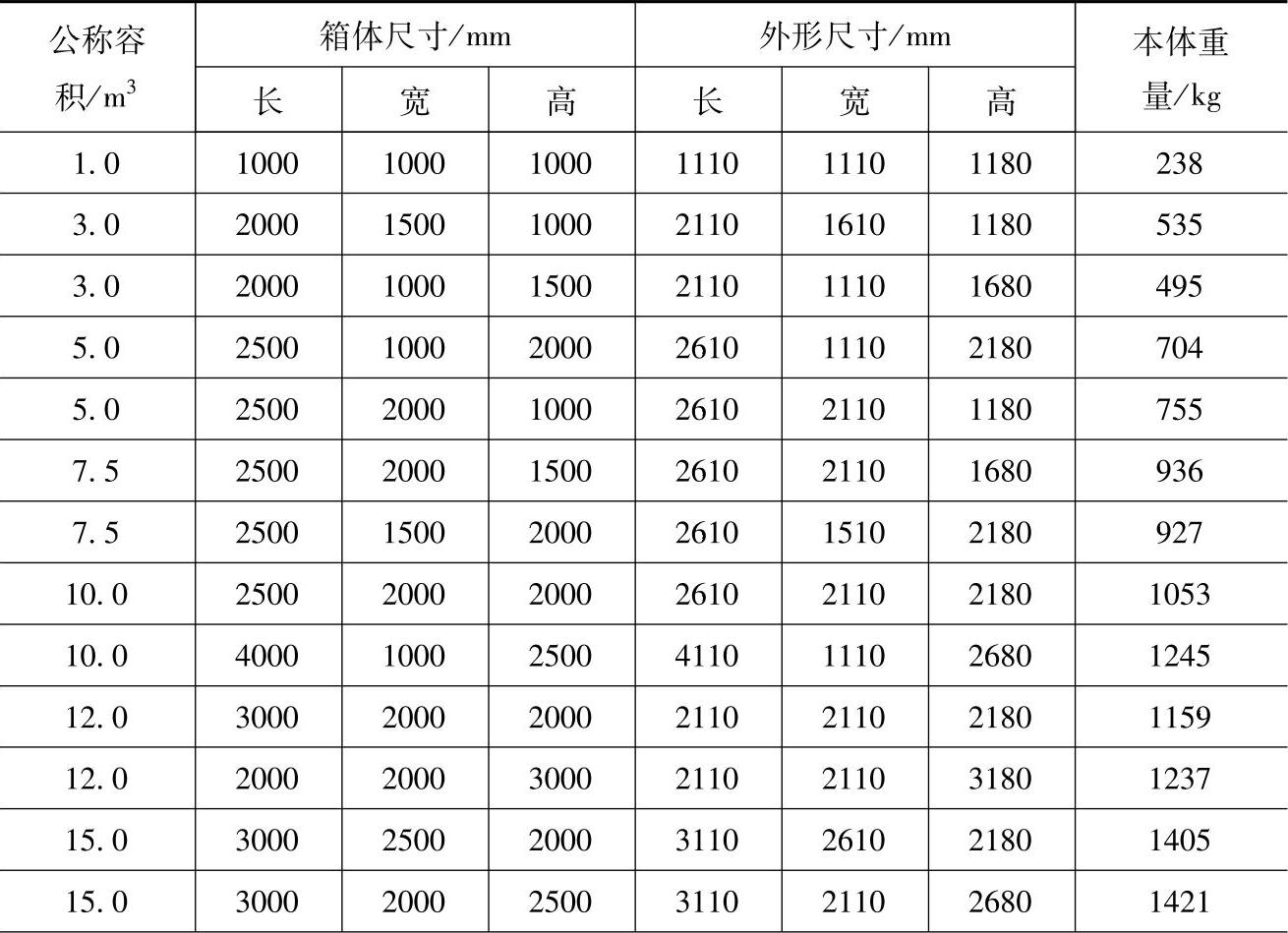

表6-17 装配式SMC给水箱规格技术参数表

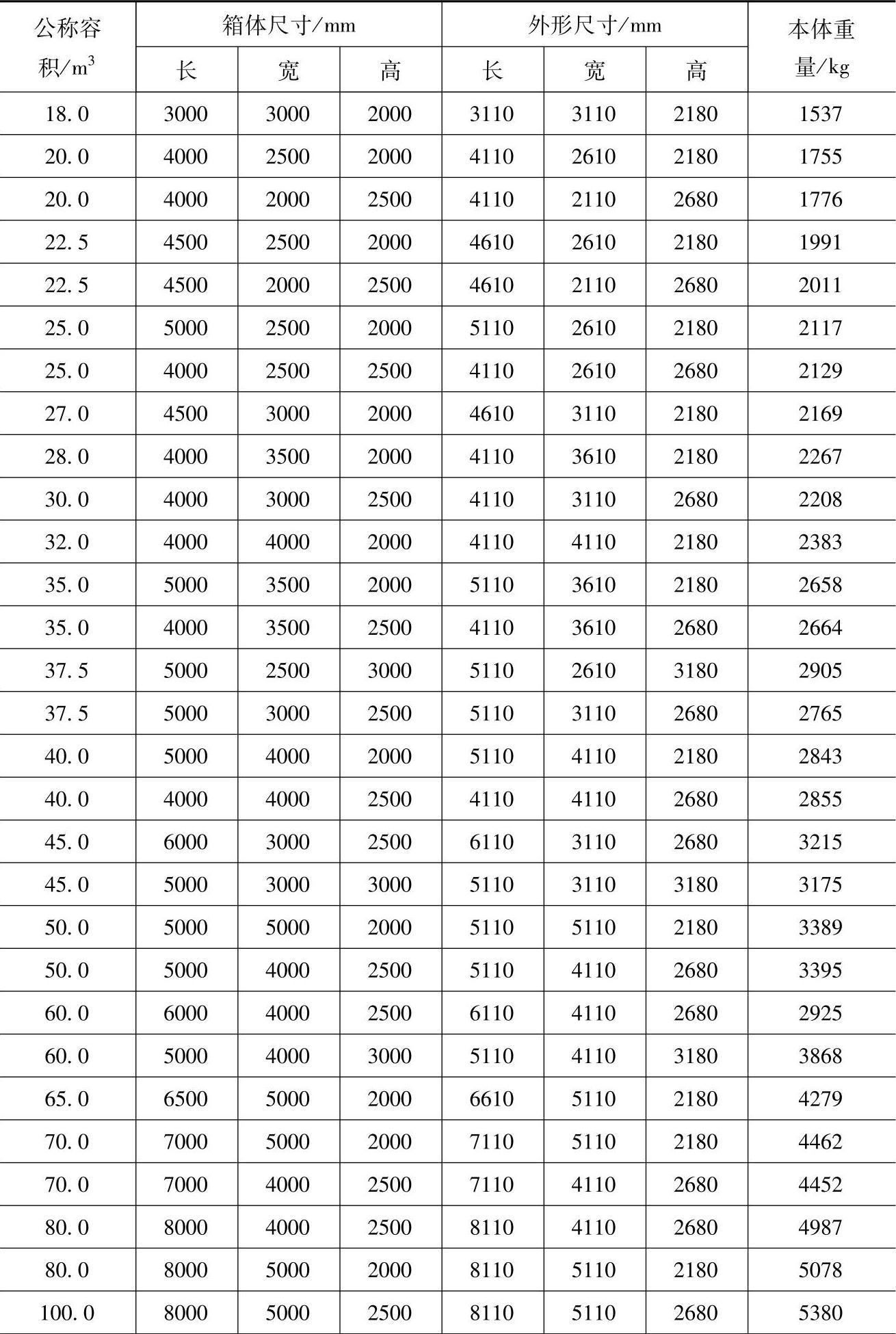

（续）

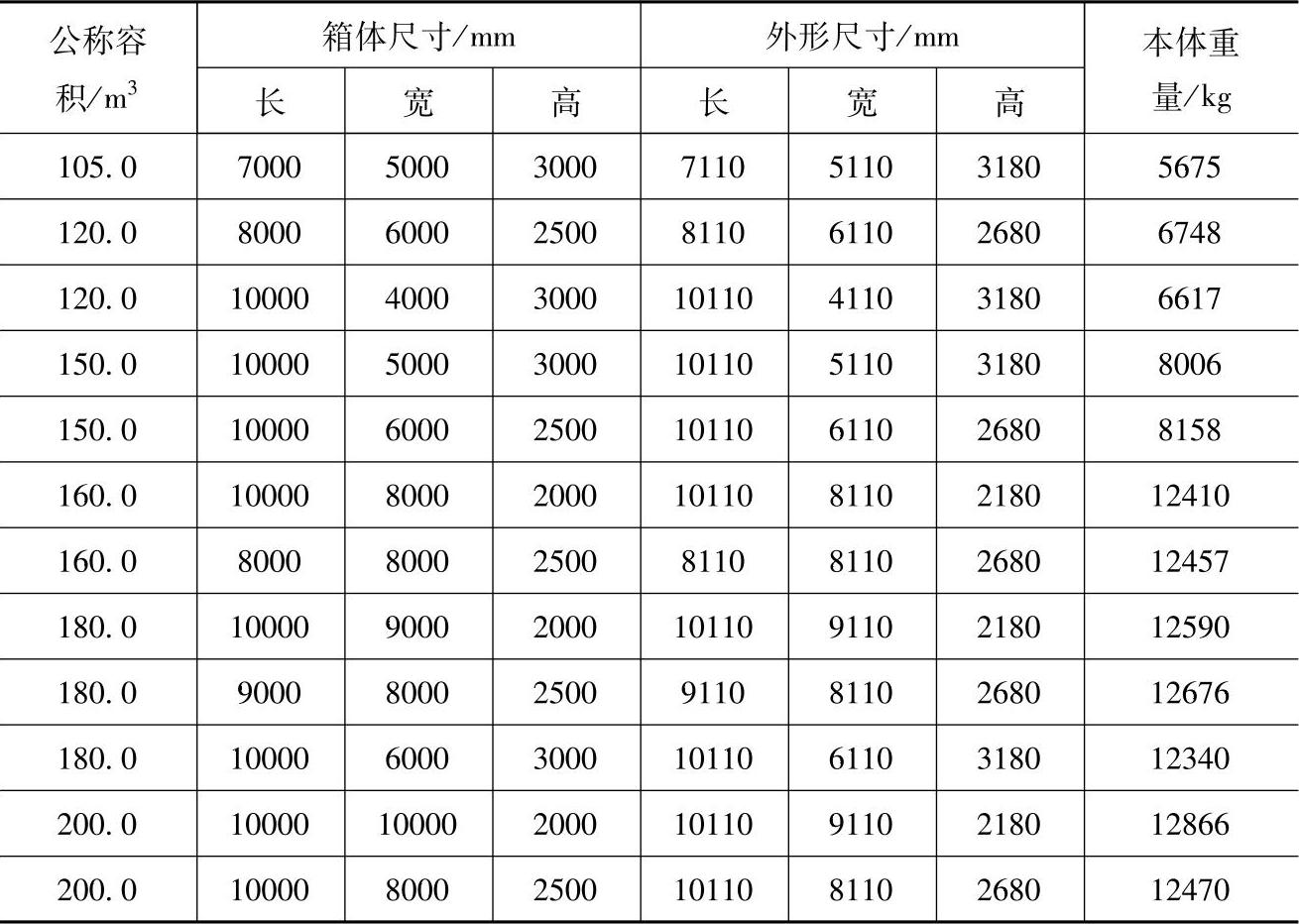

（续）

注：水箱重量为含型钢底架重量。

2.阀门井

阀门井用于安装阀门，起保护阀门和维护管理的作用。在识读阀门井施工图时，主要了解阀门的尺寸、材质、施工方法，而且要看清阀门的型号、口径及接管方法等。图6-27所示为DN100地面操作砖砌圆形立式阀门井标准图，规格技术参数见表6-18。

表6-18 阀门井具体规格技术参数

(www.daowen.com)

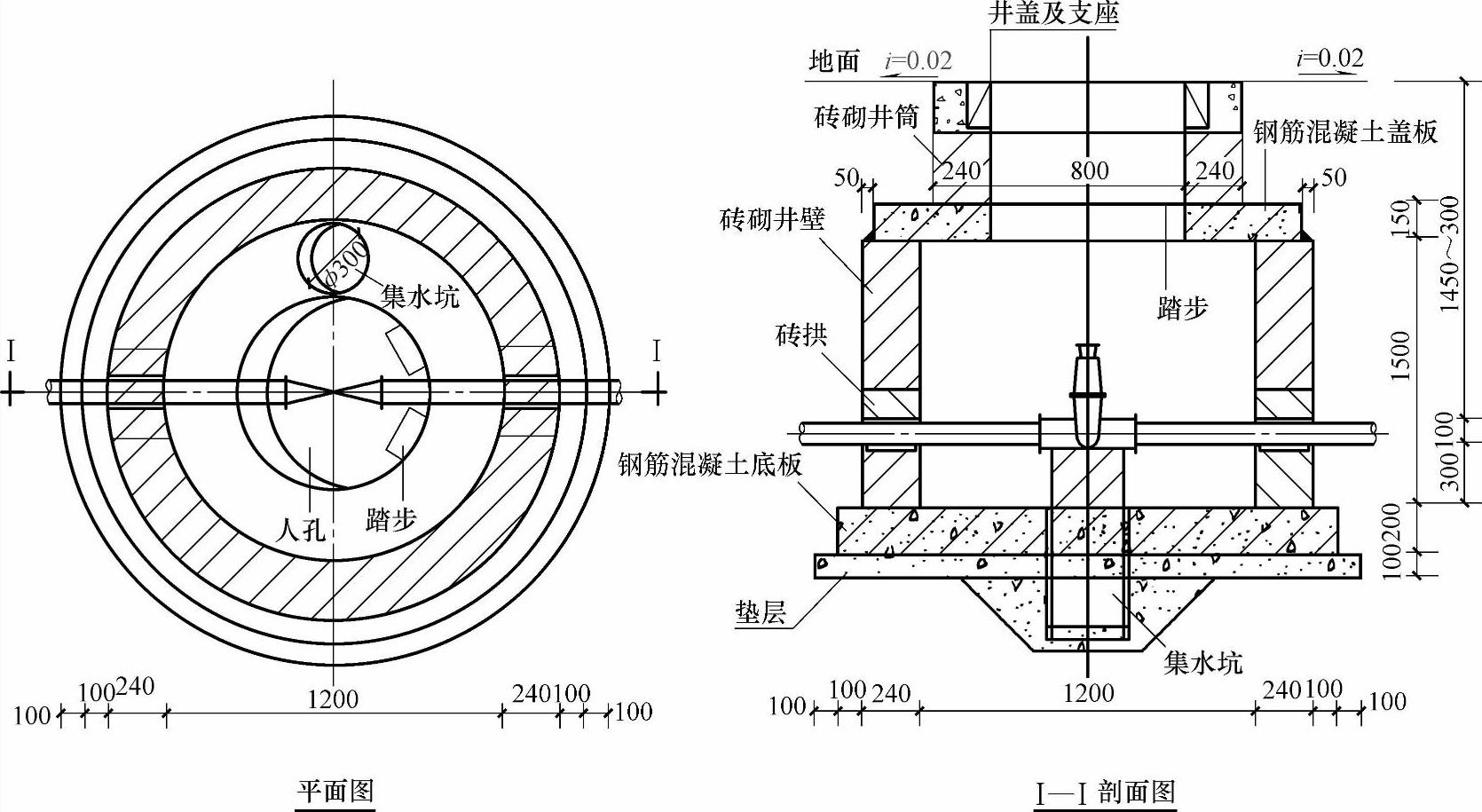

图6-27 DN100地面操作砖砌圆形立式阀门井标准图

3.水表井

水表是计量用水量的仪表。目前建筑给水系统采用较多的是旋翼式、螺翼式水表。水表及其前后设置的闸门、泄水装置等总称为水表节点。对于不允许断水的用户一般采用有旁通管的水表节点；对于那些允许在短时间内停水的用户，可以采用无旁通管的水表节点。为了保证水表前水流平稳，计量准确，螺翼式水表前应有长度为8～10倍水表公称直径的直管段。其他类型水表的前后，则应有不小于300mm的直线管段。

水表井用于安装水表及其前后设置的闸门和泄水装置。水表井的结构和形式与水表型号及安装方式有关。在识读水表井标准图时，应注意以下几点：

1）水表井的形式、尺寸、材质及施工方法。

2）水表的型号、是否有旁通管、是否有泄水装置以及接管的方法和管径。

3）水表前后阀门的个数、型号和阀门直径等。

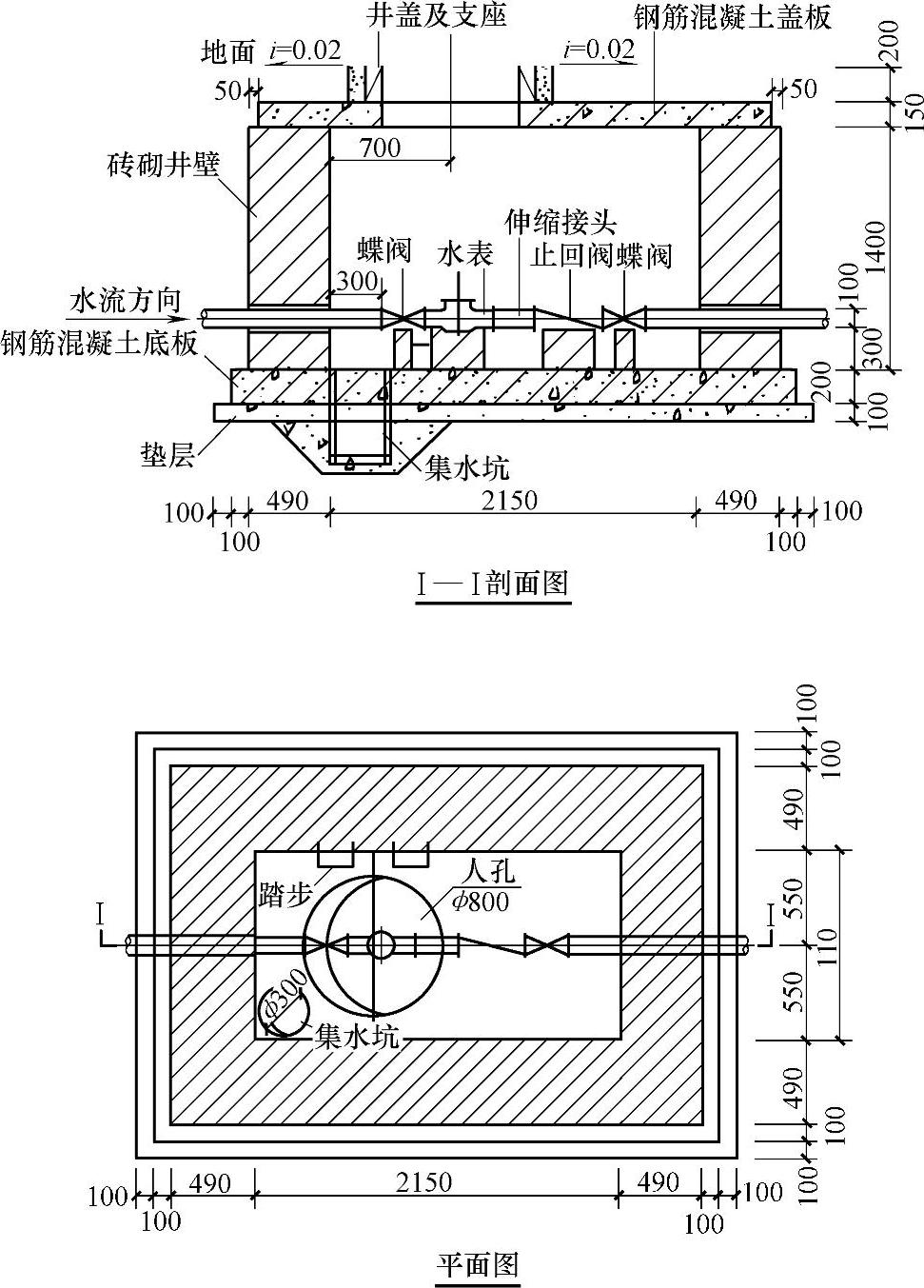

图6-28所示为DN100水表的砖砌矩形水表井（不带旁通）标准图，规格及技术参数见表6-19。

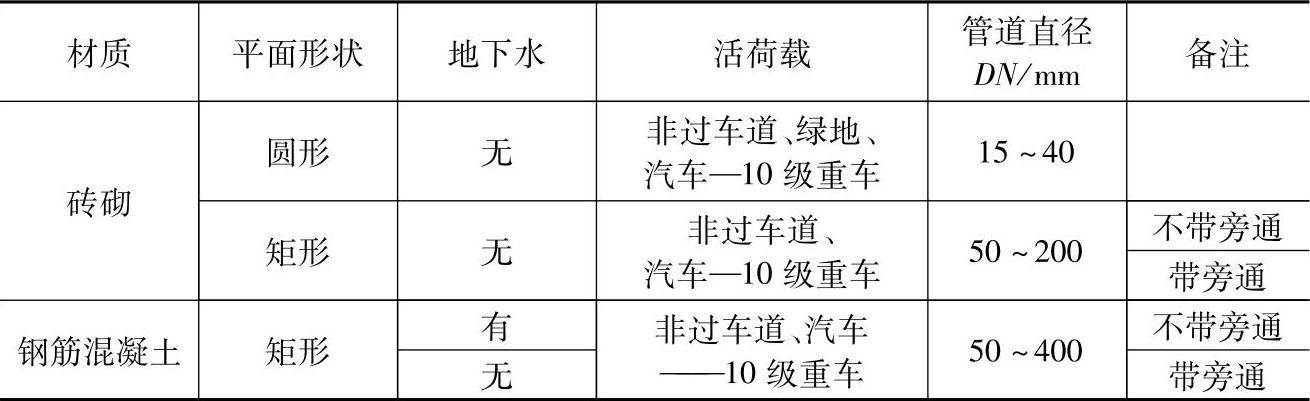

表6-19 水表井规格及技术参数

4.检查井（窨井）

在小区室外排水管道上必须设置检查井（窨井），供管道连接和定期检查清通。检查井（窨井）通常设在管道交汇、转弯、管径或坡度改变、跌水等处。在直线管道段上，为清通管道方便，相隔一定距离也要设置检查井（窨井），其间距与管径有关。表6-20为检查井（窨井）设置最大间距。

图6-28 DN100水表的砖砌矩形水表井（不带旁通）标准图

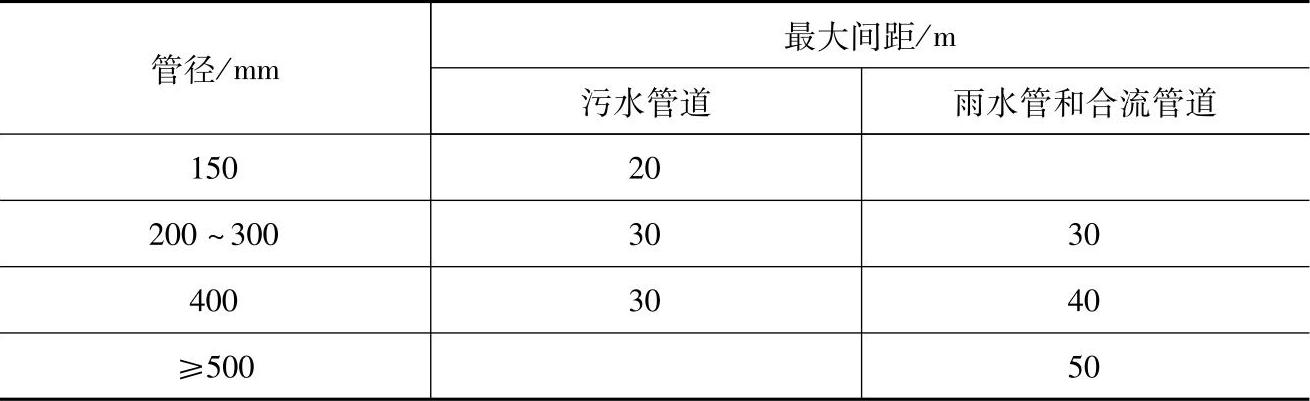

表6-20 检查井（窨井）设置最大间距

各类检查井均有标准图，标准图对井的外形、材质及施工方法都标注得非常详细。在识读检查井的标准图时，应对照实际工程进行详读。表6-21为检查井类型和适用条件，图6-29所示为φ700的圆形砖砌检查井标准图。

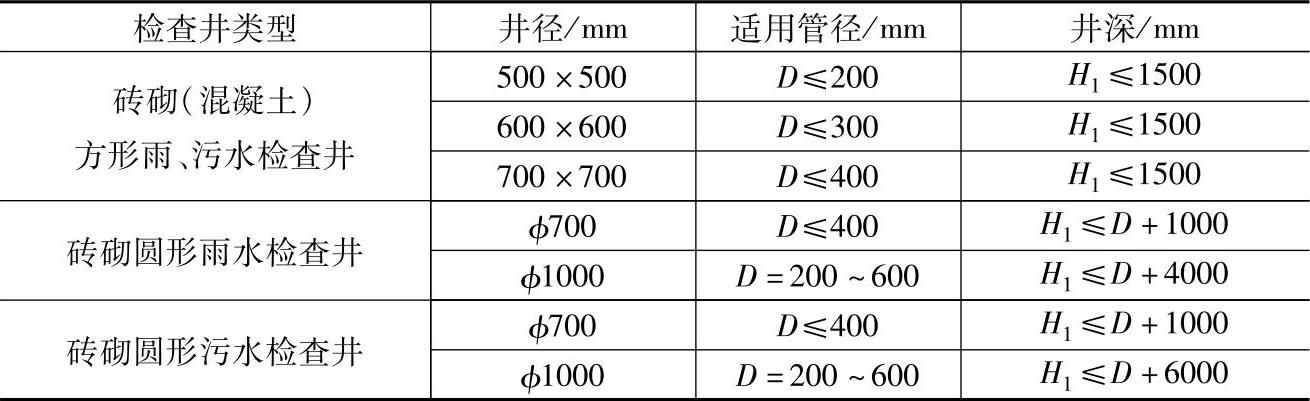

表6-21 检查井类型和适用条件

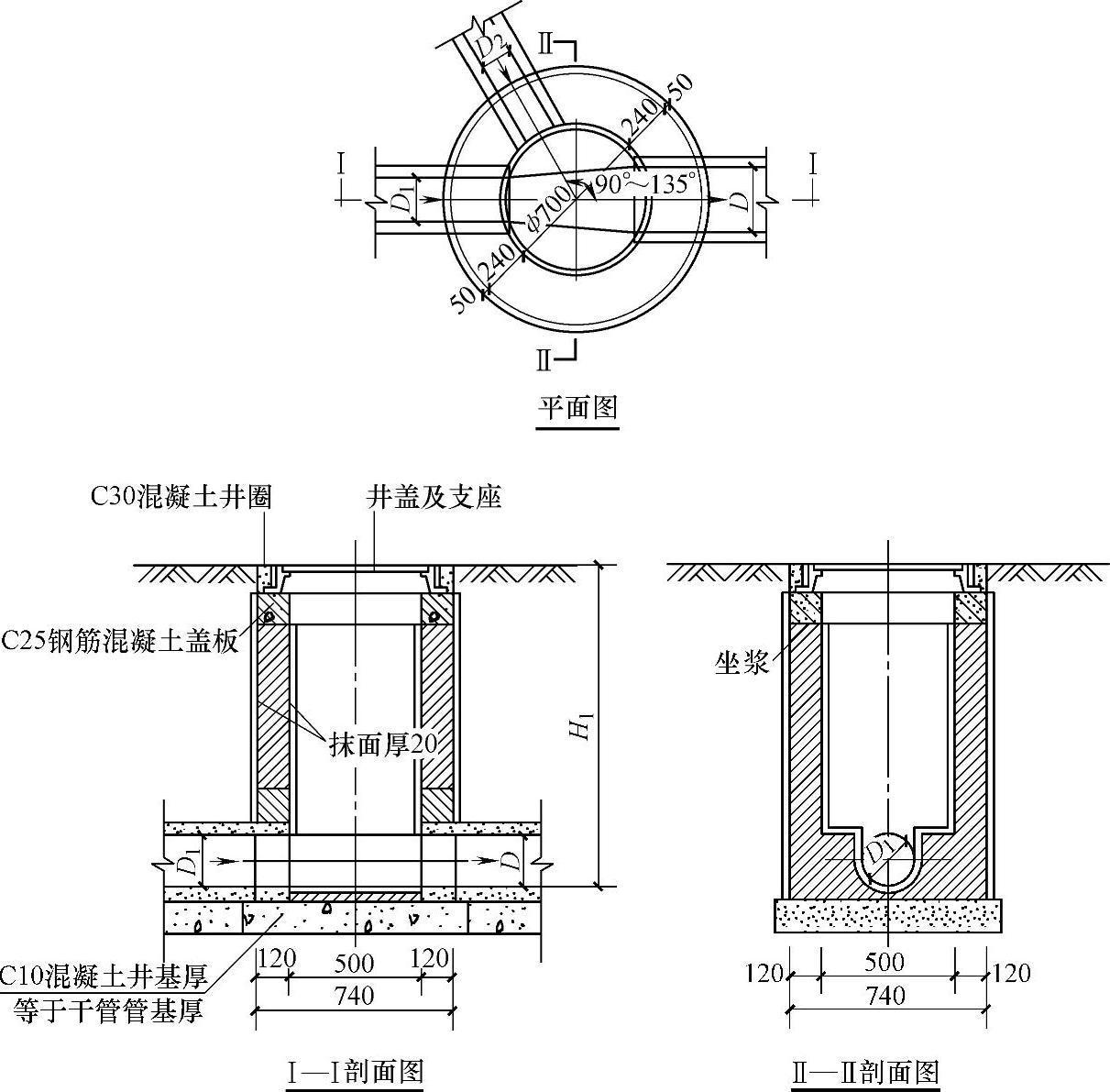

图6-29 φ700的圆形砖砌检查井标准图
