建筑给水排水施工图中的水池与水泵房内设备布置较复杂、管道交叉较多，一般应用局部详图来表示。水池和水泵房的布置详图所反映的内容主要有：

1）水池和水泵房平面图中水泵基础外框尺寸。

2）管道位置（包括管道走向、管道穿水池与外墙的位置等）。

3）设备型号与规格；管道、阀门的位置与规格。

4）水泵房内排水边沟位置与尺寸，水泵房内集水坑位置与尺寸。

5）水池进人孔的位置与尺寸，水池内集水坑位置与尺寸，防水套管位置与尺寸。

6）水池和水泵房剖面图中水泵基础高度（或标高）；水泵进、出水管的高度（或标高）。

7）水池各种管道的高度（或标高），阀门安装高度（或标高），防水套管安装高度（或标高）。

8）其他相关设施位置与尺寸，其他相关设施安装高度（或标高）等。

图6-21所示为某建筑地下泵房与消防水池定位图。从图中可以看出：水泵房地面标高为-5.000m。水泵房内从轴至轴之间有：1个消防水池进人孔，坑底标高为-6.000m，平面尺寸900mm×900mm；编号“1”和“2”的消火栓水泵基础，外形尺寸均为800mm（长）×800mm（宽），间距均为3200mm；编号“3”和“4”的自喷给水泵基础，外形尺寸均为800mm（长）×800mm（宽），间距均为3200mm。水泵“1”基础的中轴线距轴处内墙

图6-21 某建筑地下泵房与消防水池定位图

3600mm，水泵4基础的中轴线距轴处内墙1000mm。轴处集水坑坑底标高为-6.000m，平面尺寸1200mm×1500mm；坑内设潜水排污泵两台，编号为“5”和“6”。吸水坑平面坑底标高为-6.000m，尺寸8700mm×1400mm。在水泵房内有1个排水边沟，宽度为500mm，起点标高为-5.900m，终点标高为-6.000m。

泵房内设有生活给水水箱1个，容积为45m³，水箱底标高为-5.500m，水箱最低水位为-5.400m，水箱的最高水位为-3.400m。水箱旁设有生活给水设备3台，编号为“7”、“8”和“9”，生活给水设备的基础外形尺寸均为500mm×500mm，基础间轴线间距为800mm。在消防水池识图时，应注意消防水池地面标高为-5.500m，消防水池中吸水坑的坑底标高为-6.000m。

图6-22所示为某建筑地下泵房与消防水池平面布置图。识读水池和水泵房的布置详图时首先先结合图纸看图面主要设备表与相关说明。表6-14、表6-15和表6-16为地下泵房与消防水池平面布置图中的设备表。表6-14为消防水泵性能表，编号“1”、“2”为室内消火栓增压泵（2台，一用一备），编号“3”、“4”为自动喷淋增压泵（2台，一用一备）；表6-15为排污潜水泵性能表，编号“5”、“6”为地下室设有集水坑与排污潜水泵，每处2台排污潜水泵，一用一备；表6-16为供水装置性能表。

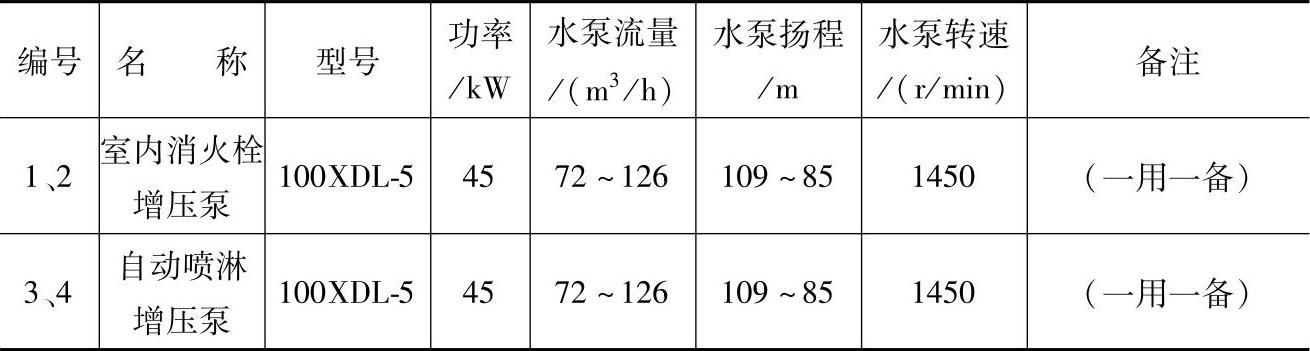

表6-14 消防水泵性能表

(www.daowen.com)

表6-15 排污潜水泵性能表

图6-22 某建筑地下泵房与消防水池平面布置图

表6-16 供水装置性能表

从图6-22中可以看出：标有“X”的消防给水管引自室外消防环状管网，引入管管径为DN100，分2根进38m³的消防水池，在消防水池内设有2个小孔式浮球阀，第1根进水管与上边墙内侧距离为1500mm，第2根进水管与第1根进水管距离为1500mm。消防水池溢流管管径为DN150，溢流管与第2根进水管距离为1500mm。消防水池的两根进水管间设有进人孔，平面尺寸900mm×600mm，进人孔设有爬梯。

两台编号为“1”、“2”的室内消火栓增压泵，伸入消防水池的吸水管管径为DN200，第1根吸水管与轴平面距离为3700mm，第2根吸水管与第1根吸水管平面距离为3200m。室内消火栓增压泵出水管（DN100）与编号为“X”的横干管（DN150）连接。

室内消火栓系统的横干管在地下室内形成环状管网，并与设置于室外的四个消防水泵接合器连接。应该注意的是，所有穿越外侧剪力墙与消防水池池壁的管道均应预埋防水套管；在消防系统上使用的闸阀，除了信号闸阀，均为明杆铜芯闸阀。

两台编号为“3”、“4”的自动喷淋增压泵，通过管径为DN200的吸水管与消防水池相连，编号“3”水泵的吸水管与编号“4”水泵的吸水管的平面距离为3200mm，编号“4”水泵的吸水管与轴平面距离为1000mm。自动喷淋增压泵出水管（DN150）与横干管（DN150）连接，连接处两侧设置闸阀（DN150），共有3个闸阀。横干管在地下室内与两个湿式报警阀相连接，湿式报警阀为ZSS150型，分别向高低区的喷淋系统供水。在管道井中横干管与编号为HL-0的屋顶消防水箱喷淋系统出水管连接。

在轴处的积水坑坑底标高为-6.000m，平面尺寸1200mm×1500mm，在消防水箱吸水坑的侧壁设有放空管和溢流管（标高），管径均为DN100，放空管在水泵房内设有1个闸阀。

编号为“J”的生活给水管引自室外环状管网，引入管的管径为DN100，分2根进入生活水箱，在水箱内设有2个小孔式浮球阀，第1根进水管与⑫轴（墙轴线）的距离为3250mm，第2根进水管与第1根进水管距离为600mm。生活水箱设有溢流管（管径为DN100），放空管（管径为DN100）。生活给水设备7、8、9（接至生活水箱）的进水管（管径为DN65），生活给水设备的出水管为DN100，生活给水设备的出水管在主管道井内与JL-A连接。

图6-23所示为地下泵房与消防水池Ⅰ-Ⅰ剖面。主要为室内消火栓增压泵安装剖面图。从图中可以看出：室内消火栓增压泵DN200的吸水管伸入消防水池，然后伸至集水坑内。吸水管头部加设喇叭口，喇叭口（标高为-5.800m）距集水坑底（标高为-6.000m）为200mm。吸水管消防水池壁处设1个防水套管（一般比管径大一、二级）。吸水管出消防水池壁后的管段上设有1个明杆铜芯闸阀（DN100）和1个橡胶接头（DN100，橡胶接头直接通过法兰与水泵连接）。水泵基础高出泵房地面150mm，橡胶接头95mm。水泵吸水口安装高度距水泵房地面450mm（标高为-4.550m），水泵出水口（DN100）高度距泵房地面为900mm（标高为-4.100m）。水泵出水口经三通接口后，一端向下接一短管（DN70），短管上安装1个DN70的明杆铜芯闸阀，作为试水口；三通中间处设1个压力表（压力等级0～1.6MPa）；另一端（DN150）向上接1个橡胶接头（DN150）、1个防水锤消声止回阀（DN150）、1个DN150明杆铜芯闸阀，通过DN150的管道与设在标高-1.400m的横干管（DN150）连接。

图6-24所示为地下泵房与消防水池Ⅱ-Ⅱ剖面，主要为自动喷淋系统增压泵安装剖面图。

图6-25所示为地下泵房与消防水池Ⅲ-Ⅲ剖面。主要为消防水池进水管安装剖面图。从图中可以看出：DN100进水管穿水泵房外墙后，为标高-1.900m处，分2根DN100支管，每根支管上设1个DN100明杆铜芯闸阀，闸阀安装标高为-1.9000m。支管在标高-1.900m处穿入消防水池壁（此处设有防水套管），在水池内设有2个DN100小孔式浮球阀。从此剖面图还可以看出水泵房排污潜水泵的安装情况，DN80明杆铜芯闸阀安装标高为-4.000m，2根DN80出水管合并处标高为-3.500m，合并后出水管DN100在标高-1.600m穿水泵房外墙（此处设有防水套管）。
