水箱按储水的类型分为生活、生产和消防等水箱;按制造的材料分为成品水箱(钢板、不锈钢和玻璃钢等)和钢筋混凝土现场制作的水箱。

水箱布置详图的主要内容有:

1)水箱进水管、出水管、泄水管、溢水管、透气管等平面位置、标高、管径。

2)管道上阀门等设置情况。

3)水箱最高水位、最低水位、消防储备水位及储水容积等。

图6-17所示为某建筑屋面水箱管道布置平面图。从图中可以看出:水箱储水容量20m3。水箱所在的屋面标高为64.000m,水箱内底标高为64.600m。水箱上主要管道有:进水管编号为“JL-1′”(DN50);自动喷水灭火系统供水管编号为“HL-0′”(DN100);室内消火栓系统供水管编号为“XL-2”(DN150);放空管和溢流管管径均为DN50。编号为“JL-1′”的进水管分成2根从水箱侧面进入,第1根(DN50)距水箱内侧壁1200mm,第2根(DN50)与第1根距离为600mm;溢流管(DN50)距水箱另侧内壁300mm,放空管(DN50)水平方向上距溢流管300mm,溢流管末端设有1个防虫网罩。自动喷水灭火系统出水管设在水箱的中线上,距侧壁1500mm。室内消火栓系统出水管(DN150)设在距水箱内壁(设有溢流管侧)1500mm处。水箱面上设有1个1000mm×1000mm的进人孔。

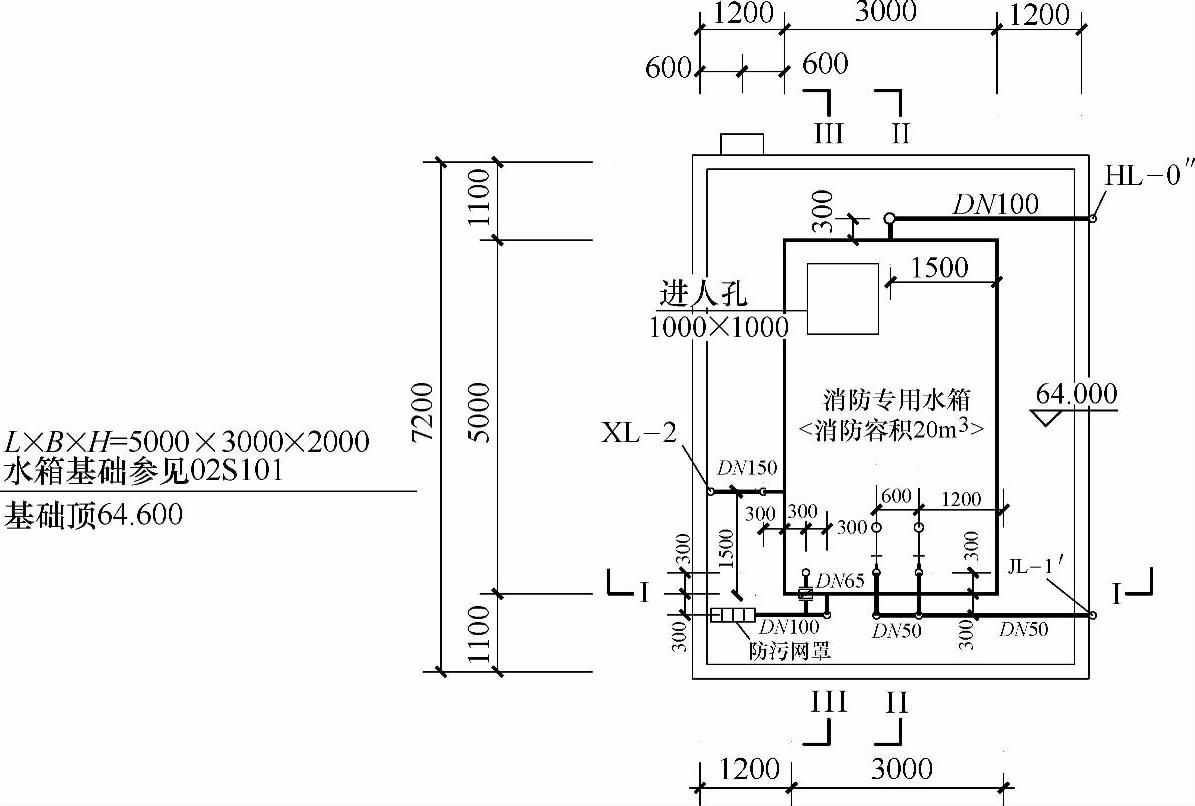

图6-17 某建筑屋面水箱管道布置平面图

图6-18所示为屋面水箱Ⅰ-Ⅰ剖面图。从图中可以看出:水箱放置屋面标高为64.000m,水箱内底标高为64.600m,水箱顶板面标高为66.600m;消防水位标高为66.000m(开启电动进水阀的水位);水箱的最高水位66.400m、最低水位65.000m、消防储备水位66.200m,喷淋出水管(DN100)与消火栓出水管(DN150)管底标高为65.000m,放空管(DN50)管口标高与水箱内底标高相同(64.600m),溢流管(DN50)管中心线标高为66.400m,2根进水管(DN50)管中心线标高为66.500m。自动喷水灭火系统出水管(DN100)管口标高为65.000m。(www.daowen.com)

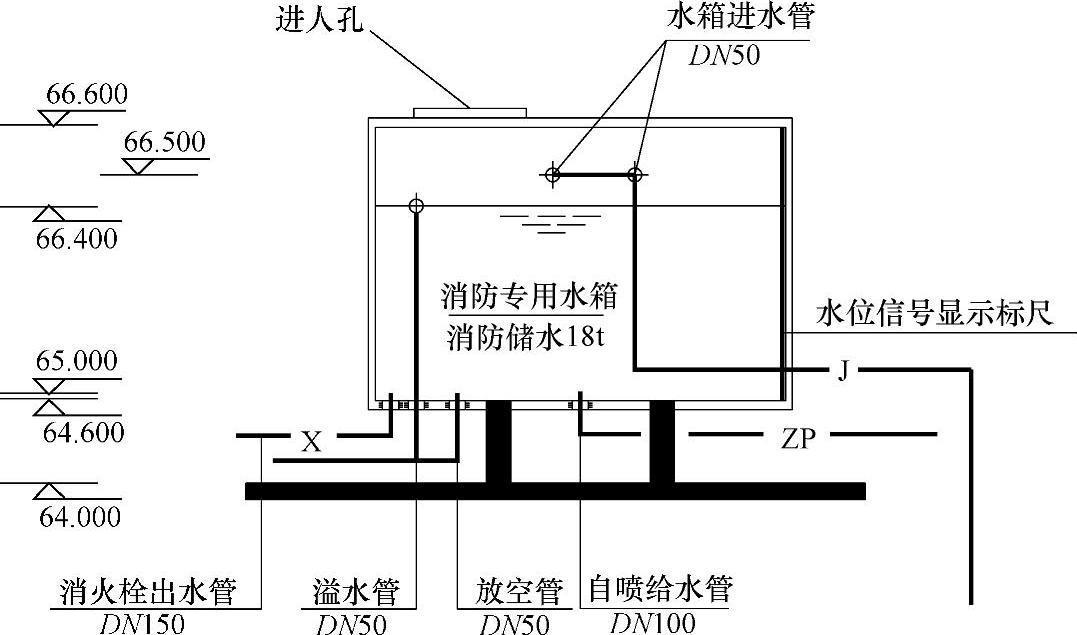

图6-18 屋面水箱Ⅰ-Ⅰ剖面图

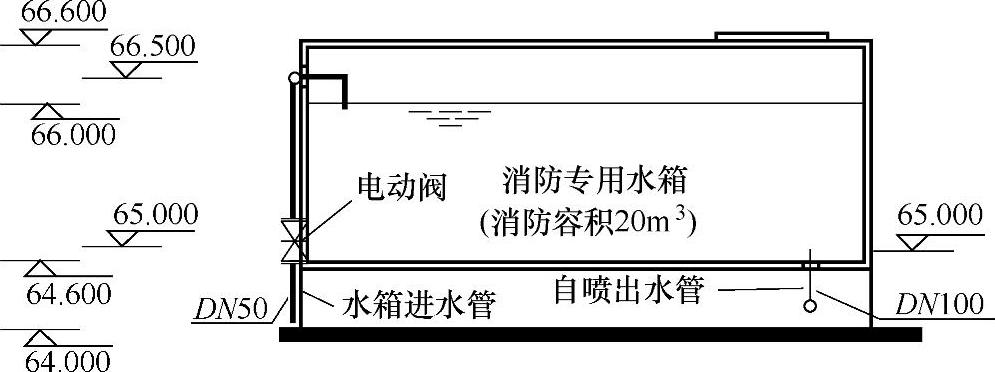

图6-19所示为屋面水箱Ⅱ-Ⅱ剖面图,主要反映进水管(DN50)的剖面位置。从图中可以看出:进水管从标高66.500m处穿入水箱侧壁(设防水套管),2根进水管(DN50)管中心线标高为66.500m。进水管上电动阀的安装高度为65.000m。


图6-19 屋面水箱Ⅱ-Ⅱ剖面图

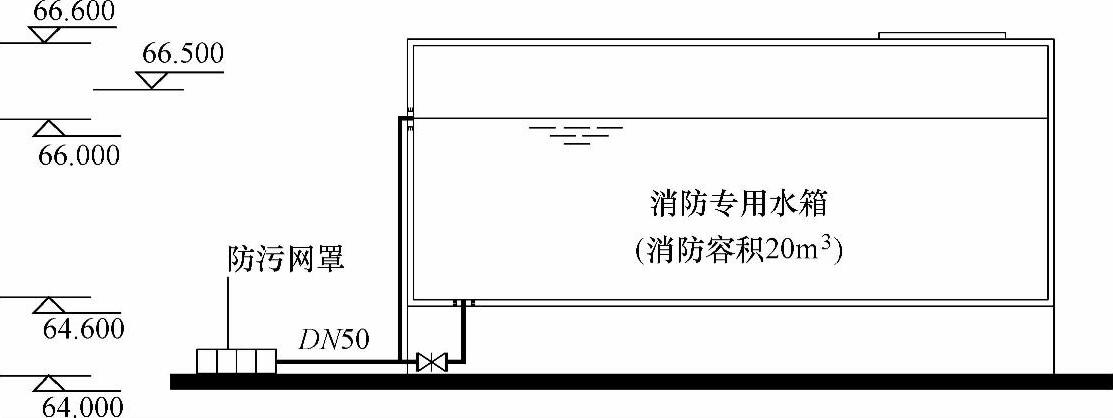

图6-20所示为屋面水箱Ⅲ-Ⅲ剖面图,主要反映溢流管(DN50)和放空管(DN50)的剖面位置。从图中可以看出:溢流管(DN50)上没有设阀门,管中心线标高为66.000m,末端设有防虫网罩(防虫网罩构造为长度200mm的短管,管壁开设孔径为10mm,孔距为20mm,且一端管口封堵,外用18目铜丝或不锈钢丝网包扎牢固)。放空管(DN50)管口标高为64.600m(为水箱底找坡最低点),放空管上设一个DN50的闸阀,具体安装在水箱底架空部分水平管段上。


图6-20 屋面水箱Ⅲ-Ⅲ剖面图
