卫生器具的布置与敷设应根据使用场所的平面尺寸、所需选用的卫生器具类型和需要布置卫生器具的情况确定。既要考虑使用方便，又要考虑管线短，排水通畅，便于维护。

图6-14所示为某建筑物中B户型与C户型卫生间、厨房与阳台平面详图。B户型与C户型卫生间主要卫生器具有：台式洗脸盆、坐式大便器；B户型与C户型厨房主要卫生器具有：洗涤池（盆）；阳台主要卫生器具为洗衣机。在平面详图中，可以确定各卫生器具布置与排水管口的预留洞位置，如台式洗脸盆、坐式大便器、洗涤池（盆）与洗衣池等放置具体位置；台式洗脸盆、坐式大便器、洗涤池（盆）与地漏排水管口的预留洞位置。

图6-14 某建筑物中B户型与C户型卫生间、厨房与阳台平面详图

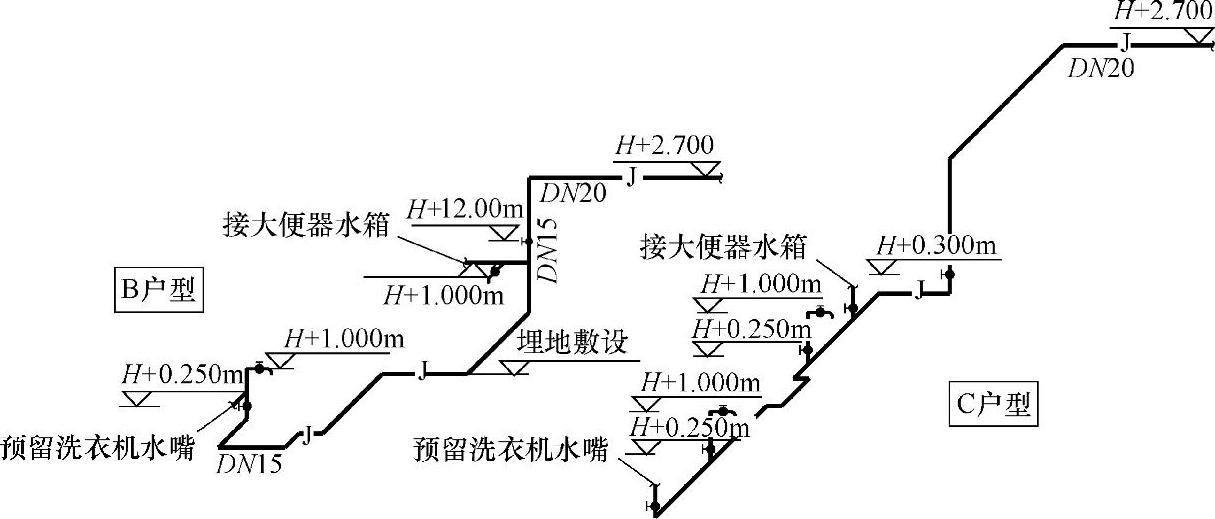

图6-15所示为B户型与C户型卫生间、厨房与阳台给水支管轴测图。从图中可以看出给水支管走法与安装的高度。

B户型卫生间中，给水支管（DN20）沿走道顶板梁下走，入户

图6-15 B户型与C户型卫生间、厨房与阳台给水支管轴测图(www.daowen.com)

后沿墙内向下至卫生间楼板面1m（h+1.000m）后接向卫生间内各用水点。第一分支管（DN15）接台式洗脸盆[安装高度距楼板面1m（h+1.000）]，然后接坐式大便器（大便器未安装，故预留给水管）；第二分支管（DN15）埋地敷设至厨房后，接厨房洗涤池（盆）[龙头安装高度距楼板面1m（h+1.000）]，然后接洗衣机给水管（预留）。

C户型卫生间中，给水支管（DN20）沿走道顶板梁下走，入户后沿墙内向下至卫生间楼板面后埋地敷设，向卫生间内各用水点布置，第一分支管（DN15）接坐式大便器（大便器未安装，故预留给水管）；第二分支管（DN15）接台式洗脸盆[安装高度距楼板面1m（h+1.000）]，支管埋地敷设至厨房；第三支管接厨房洗涤池（盆）[龙头安装高度距楼板面1m（h+1.000）]；第四支管接厨房洗涤池（盆）[龙头安装高度距楼板面1m（h+1.000）]。

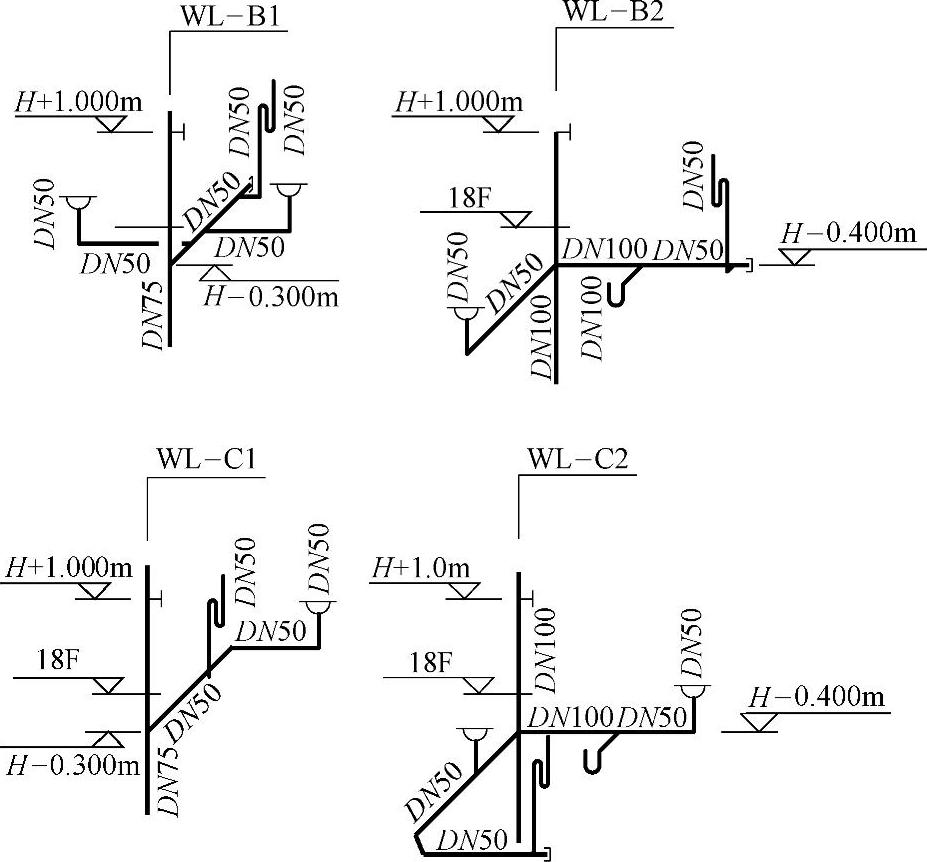

图6-16所示为B户型与C户型卫生间、厨房与阳台排水支管轴测图。编号为“WL-B1”和“WL-C1”排水立管分别为B户型和C户型厨房内的排水立管，厨房排水立管DN75，厨房排水支管管径为DN50，排水支管在距楼板面300mm处与排水立管连接，在排水支管上设1个DN50的带S弯（S弯设在楼板面上）的排水管口，另设1个DN50的地漏。另外，“WL-B1”管道上设1个DN50的洗衣机插口地漏。

图6-16 B户型与C户型卫生间、厨房与阳台排水支管轴测图

编号为“WL-B2”和“WL-C2”的管道为B户型和C户型卫生间的排水立管（DN100），排水支管在距楼板面400mm处与排水立管连接，在排水支管上设有台式洗脸盆1个，坐式大便器1个，DN50的地漏1个。台式洗脸盆设1个DN50带S弯（S弯设在楼板面上）排水管口，坐式大便器设1个DN110排水管口，台式洗脸盆至坐式大便器之间的支管管径为DN50，坐式大便器至排水立管之间的支管管径为DN110。
