中间层（标准层）是指楼层中的若干层，其给水排水平面布置相同，可以用任何一层的平面图来表示。因此，中间层（标准层）平面图并不仅仅反映某一层楼的平面式样，而是若干相同平面布置的楼层给水排水平面图。从根本上讲，标准层只是给水排水平面布置相同，也可能彼此之间有些细小的差别，如标高、立管管径、管件位置等有可能不同。所有这些差异，需要在给水排水平面图上或者其他诸如给水排水系统图中加以标注。虽然中间层（标准层）给水排水平面图所涉及的楼层数较多，需要安装的卫生设备、用水点较多，但相对地下室、一层给水排水平面而言还是较为简单、直观。

图6-9（见书后插页）所示为某建筑三层给水排水平面图。该建筑地上18层，地下1层。三层～十八层是中间层（标准层），主要功能是住宅。从图6-9可以看出：本层共有6套单元式公寓；每套公寓均设有一个卫生间、封闭式厨房、阳台、空调室外机放置位置；强电间和弱电间配有手提式灭火器；另外空调室外机放置位置设有排水地漏。

另外，本层设有3个室内消火栓箱（三层消防给水平面图略），室内消火栓箱内（SG24D65Z-J）带2具MF/ABC3（3A）型磷酸铵盐灭火器，强电间和弱电间配有手提式灭火器。自动喷水灭火系统在走道和电梯间内设有8只标准下垂型喷头，型号为ZSTX15/68，安装高度需要配合建筑装修吊顶进行。自动喷水灭火系统末端设有一个试验与放空用的DN25全铜截止阀（在⑥轴与和轴处）。

1.主要设备部件布置

三层给水排水平面图中给水排水主要设备部件布置情况：

（1）卫生间 6套单元式公寓卫生间中主要设备为坐式大便器、台式洗脸盆，每个卫生间均设有一个DN50地漏（排水集中的位置，排水找坡的最低位置）。

（2）厨房 每套厨房设有洗涤盆，DN50地漏。

（3）阳台 每套阳台设有一只DN50的地漏。

本建筑三层主要设备部件统计如下：

坐式大便器6套，台式洗脸盆6套，厨房成品洗涤盆6套，DN50普通塑料地漏18个（卫生间6个、厨房6个、阳台6个），DN50带洗衣机排水插孔塑料地漏6个，室内消火栓箱3套（SG24D65Z-J），DN80信号闸阀一个，DN80水流指示器一个，标准下垂型喷头（ZSTX15/68）8只，型号为LXSL-20E立式水表6个，DN25全铜截止阀6个。(www.daowen.com)

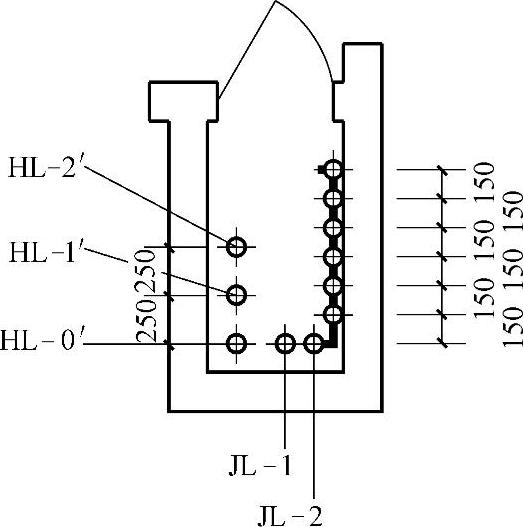

图6-10 住宅管井

2.管道布置

三层给水排水管道布置情况：

（1）住宅管井 图6-10所示为住宅管井，其中编号为“HL-1”和“HL-2”的管道是自动喷水灭火系统给水立管，编号为“HL-0”的管道是自动喷水灭火系统接自屋面消防水箱的给水立管，编号为“JL-1”和“JL-2”的管道是给水立管。这些管道管径与连接管标高应结合相应的展开系统原理图确定。

（2）卫生间 编号为“WL”的管道是污水排水立管，卫生间给水排水支管布置详见相应的卫生间布置大样图。

（3）厨房 每套厨房均设单立管，“WL”为污水排水立管，厨房给水排水支管布置详见相应的厨房布置大样图。

（4）其他 编号为“XL-1”、“XL-2”、“XL-3”的管道是室内消火栓系统立管（DN100）。消火栓暗装在墙内，消火栓栓口与消防立管的连接管管径为DN70；编号为“ZP”的管道是自动喷水灭火系统连接管道，管径与尺寸按图面标注。“ZP”管道接自管道井中的自动喷洒给水立管“HL-2”上，各楼层接出的“ZP”管道在管道井中设有自动喷洒灭火系统信号闸阀和水流指示器，出管道井后接标准下垂型喷头（ZSTX15/68）8只，在末端设压力表和试水装置，试水时和放空时的排水由编号为“FL-1”的管道排出。连接喷头的支管管径均为DN25。
