设计总说明主要是介绍工程概况、设计依据、设计范围、基本指导思想和原则、图纸中未能清楚表明的工程特点、工程等级、安装方式、工艺要求、特殊装备的安装说明，以及有关施工中的注意事项。设计总说明一般紧跟在图纸目录的后面，其他图纸的前面。对于比较大的工程，设计说明可按照生活（生产）给水排水、消防给水排水和室外给水排水等分别编写。

设计总说明是图纸重要组成部分，按照先文字、后图形的识图原则，在识读图纸之前，首先应仔细阅读说明的有关内容。说明中交代的有关事项，往往对整套给水排水工程施工图的识读和施工都有着重要的影响。

1.设计总说明一般要求

设计总说明一般包括以下内容：

1）简述说明设计依据及来源。

2）明确本工程的设计范围。

3）明确建筑的规模、体积、功能分区等。

4）明确冷、热水日用水量，污水日排水量，雨水排水量，各个消防系统用水标准、消防总用水量、消防储水量，水箱、水池容量。

5）简述给水排水与消防各个系统设计概况。

6）尺寸单位及标高标准。

7）简述管材的选型及接口形式。

8）简述卫生器具选型与套用安装图集。

9）立管与排出管的连接方法。

10）简述阀门与阀件的选型。

11）检查口及伸缩节安装要求。

12）简述管道的敷设要求。

13）简述管道和设备防腐、防锈等处理方法。

14）简述管道及其设备保温、防结露技术措施。

15）简述污水处理装置（隔油池/器、化粪池、地埋式污水处理装置等）的选型、处理能力、套用图集等。

16）简述消防设备选型与套用安装图集。

17）简述施工过程中需要特别交代和说明的问题。

设计总说明与图例一般应列在首页。有特殊需要加注的，可分别写在有关图纸上（如有泵房、净化处理站或复杂民用建筑时，应有运转或操作说明）。

2.常规给水排水设计说明实例

下面是一个具体工程的给水排水设计说明实例，主要有以下几个方面。

（1）设计依据

1）《建筑给水排水设计规范》（GB50015—2003）。

2）《全国民用建筑工程设计技术措施·给水排水》。

3）其他现行的有关设计规范、规程和规定。

4）有关主管部门对方案设计的审查意见。

5）业主所提供的相关市政给水、污水、雨水管网资料。

6）建筑等专业提供的图纸。

（2）设计范围 本工种主要负责地块红线内建筑物室内外给水、污废水、雨水等的施工图设计与配合。

（3）工程概况 本建筑为12层，地上总建筑面积8194m²，地下建筑面积795m²，地下室为设备用房，一、二层为餐饮及办公用房，三～十一层为宾馆客房，十二层为办公。建筑高度：49.5m，水池、泵房设于本楼地下室，高位消防水箱设于屋顶。楼体为钢筋混凝土结构。

（4）给水系统

1）水源。本楼水源来自市政给水管网，市政供水压力P=0.20MPa。最高日用水量为708m³/d。由市政给水管网引入两条DN100给水管，接至地下室生活调节水箱。水箱有效容积为25m³。

2）给水方式。生活给水由地下室水泵房生活水泵计算机变频调速供水，上行下给，供水压力：0.81MPa。

本楼供水共分两个系统，一～六层为低区给水系统，七～十二层为高区给水系统。

高区给水系统：由地下室水泵房生活水泵计算机变频调速供水，上行下给，供水压力：0.35MPa。

低区给水系统：一～六层超压部分采用减压阀减压供水，阀后压力0.35MPa。生活给水泵型号为50KDLD12-12.5×6，共三台，两用一备，给水泵参数为N=7.5kW，Q=9.0m³/h，H=81m，配套计算机KDC一套。

（5）热水供应 本楼生活热水由地下室生活水泵房换热器供给，热媒由电加热机组供给，热媒进为90℃热水，热媒出为70℃热水。冷水（5～60℃）经容积式浮动盘管换热器换热后供给本楼用水。热水采用机械循环，上供下回。回水管上设置温度传感器控制循环水泵起动，启泵温度55℃，停泵温度60℃，设计小时耗热量：337kW；设计小时用水量为10m³/h。

热媒循环水泵的型号为KDL40/90-0.37/2，共两台，一用一备，循环泵的参数为N=0.37kW，Q=7.4m³/h，H=9m。

（6）排水系统

1）生活污水直排至室外污水检查井，卫生间为双立管排水，其他为单立管排水，于十一层顶汇合通气管后伸顶至屋面，主、副食加工污水经隔油池隔油处理后排至室外排水井。消防电梯集水坑内设潜水排污泵，消防时排水。地下室为压力排水。

排污潜水泵型号：65QW37-13-3，N=3.0kW，Q=18m³/h，H=15m，共6台，每处一备一用，共三处。

2）排水管的坡度。DN50，i≥0.035；DN75，i≥0.025；DN100，i≥0.020；DN150，i≥0.01；DN200，i≥0.008。排水立管转弯及排水立管与排出管连接管采用两个45°弯头或采用斜三通连接。排水三通应采用顺水三通或斜三通配件。管道待主体竣工后再与室外检查井连接。

3）雨水与污水分流。屋面雨水设有雨水斗，雨水经汇集后，再排入市政雨水管网。

（7）卫生洁具选用

1）按甲方要求，住宅内卫生间设卫生洁具，厨房设备由用户自理。洗衣机地漏带插口。

2）公共卫生间设蹲式大便器（内置水封），配感应式冲洗阀（带防污隔断器）；壁挂式方形小便器（内置水封），配感应式冲洗阀（带防污隔断）；台式洗手盆，配感应龙头，拖布池配普通水龙头，地下室冲洗龙头用皮带水嘴。水泵房、发电机房设洗涤盆，配普通水龙头。卫生洁具安装详见国家标准图99S304。残疾人卫生间安装详见建筑图。施工中若蹲便器及小便器改为不带内置水封型时，排水支管上应加设存水弯。

（8）管材、保温防腐及阀门 给水管采用钢塑复合管及配件，上部排水管、雨水管用离心排水铸铁管。冷凝水管，地下室人防埋地排水管及集水池潜污泵排出管用热镀锌钢管，明设钢塑复合管外刷银粉漆两道，铸铁管外刷防锈漆一道，灰色调和漆两道。埋地钢塑复合管和铸铁管外刷石油沥青涂料两道。所有管道支、吊架除锈后红丹打底，外刷与管道相同颜色漆两道。生活用水管道与杂用水管道应外刷不同颜色。

（9）管道敷设

1）阀门及配件需装可拆卸的法兰或螺纹活套，并安装在方便维修、拆卸的位置。管道井或吊顶内阀门应配合土建留有检修口。所有管道井内楼板应待管道安装后封堵。给水排水管道与气体管道交叉互相协调。除图纸注明标高外，设于吊顶内管道安装应尽可能紧贴梁底，立管按规定尺寸靠近墙面或柱边。

2）立管及水平支管，吊架安装详见国家标准图03S402。所有立管底部应加支墩或钢架固定，管道穿楼板、梁、外墙等均设套管，其缝隙应填塞严密。

管道穿水箱壁采用Ⅲ型防水翼环，水泵吸水管穿储水池池壁及地下室给水管穿外墙，采用Ⅳ型防水套管，地下室排水管穿外墙壁采用Ⅱ型防水套管，防水套管安装均详见国家标准图02S404。

3）水泵基础采用隔振器或橡胶隔振垫，水泵进出水管安装可曲挠橡胶柔性接头。水泵基础隔振及钢筋混凝土配筋等安装详见国家标准图98S102。

4）管道井暗装排水竖管上的检查口及浴盆排水口处应设检修门，做法详见土建图。(www.daowen.com)

5）给水管所标注标高指管中，排水管指管内底。标高以米计，砌体尺寸以毫米计。室内标高±0.00。

6）钢塑复合管、镀锌钢管螺纹连接，排水铸铁管卡箍式连接。

7）地漏、清扫口、排水通气帽安装详见国家标准图04S301。

8）住宅每户设LXS-20E型冷水表一只，标签均设相应规格铜截止阀一只，相应规格法兰波纹金属软管一只。

（10）水压试验及竣工验收

1）施工单位应对所承担的给水、排水、雨水等设备安装进行全面的试验，以符合设计及国家有关规定。

2）室内给水管道工作压力为1.0MPa，试验压力应为工作压力的1.5倍。水压试验时，10min压力降不大于0.05MPa，然后将试验压力降至工作压力后做外观检查，以不漏为合格。

3）排水管安装后做灌水试验，暗装或埋地排水管在隐蔽前后必须做灌水试验。满水15min后，再灌满延续5min，液面不下降为合格。雨水管灌水高度必须到每根立管最上部的雨水漏斗。

4）所有排水管道及卫生洁具等安装应按国家有关规定、标准进行验收。

3.消防给水设计说明实例

下面是一个具体工程的消防给水的设计说明实例，主要有以下几个方面。

（1）设计依据

1）《高层民用建筑设计防火规范》（GB 50045—2005）。

2）《自动喷水灭火系统设计规范》（GB 50261—2005）。

3）《建筑灭火器配置设计规范》（GB 50140—2005）。

4）其他现行的有关设计规范、规程和规定。

5）有关主管部门对方案设计的审查意见。

6）业主所提供的相关市政给水、污水、雨水管网资料。

（2）设计范围 本工种主要负责地块红线内建筑物消火栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。

（3）工程概况 本建筑为12层，地上总建筑面积8194m²，地下建筑面积795m²，地下室为设备用房，一、二层为餐饮及办公用房，三～十一层为宾馆客房，十二层为办公用房。建筑高度：49.5m，水池、泵房设于本楼地下室，高位消防水箱设于屋顶。按一类高层建筑商住楼进行防火设计。

（4）消防给水

1）消防水源。本工程消防用水由市政管网供给，由市政给水管网引入两条DN100给水管，接至室内地下消防水池。消防水池有效容积350m³。水池内的消防用水设有不被动用的技术措施。屋顶水箱内存有18m³消防专用水。水箱至最不利点消火栓净压力为0.07MPa。

2）消防用水量。消防用水量见表6-12。

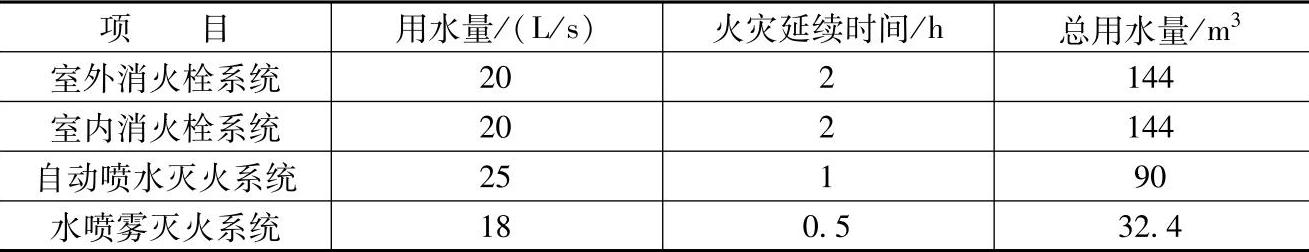

表6-12 消防用水量

（5）室内消火栓系统 本楼室内消防给水由水池、泵房直接供给，消火栓管道竖向成环。每层消火栓布置均能满足火灾时任何部位有两股充实水柱到达，消火栓最不利点充实水柱为11.4m。室内消火栓系统设消火栓增压稳压设备ZW（L）-I-X-10一套，配用水泵型号KDP65/140-3/2，N=3.0kW，Q=5L/s，H=25m，共两台，一备一用。室内消火栓系统设有自动巡检功能。消火栓箱采用铝合金箱，箱内配SN65型消火栓一个，QZ-19水枪一支，DN65麻质衬胶水龙带L=25m一条，直接起动消防泵按钮和指示灯一只。六层及以下设SNJ65-1.6型减压消火栓。消火栓箱均采用铝合金箱体，屋面设有一个装有压力显示装置的检查用的消火栓。室内消火栓安装详见国家标准图04S202。屋顶水箱间设18m³消防水箱（与喷洒系统共用）和增压设施，为初期消防使用。系统设置SQX100型地下式消火栓水泵接合器两组，消防水泵接合器安装详见国家标准图99S203。

消防电梯集水坑内设潜水排污泵，消防时排水。排污潜水泵型号：65QW37-13-3，N=3.0kW，Q=18m³/h，H=15m，共6台，每处一备一用，共三处。

（6）自动喷水灭火系统 本工程的火灾危险等级按中危险级Ⅰ级设计，作用面积160m²，喷水强度6.0L/（min·m²）。喷头工作压力大于1.0MPa，实际灭火用水量为25L/s。自动喷水灭火系统设有自动巡检功能，自动喷水灭火系统设自动喷洒增压稳压设备ZW（L）-I-Z-10一套，配用水泵KDP40/110-0.75/2，N=0.75kW，Q=1L/s，H=18m，共两台，一备一用。

报警阀1控制本楼的地下室～三层，报警阀2控制四～十二层，喷洒系统超压部分设置减压孔板减压。喷洒由湿式报警阀直接控制喷洒水泵起动，并和水流指示器报警至消防值班室。

自动喷水灭火系统共设两个ZSS150型湿式报警阀组，每个湿式报警阀组控制的喷头数少于800只。报警阀前后设有型号闸阀。分层分区设有水流指示器，水流指示器型号：ZSJZ，水流指示器前设有型号闸阀。每区系统喷水干管最顶端设有自动排气阀，自动排气阀前设有相应规格的铜截止阀一只。每个报警阀组控制的最不利点喷头处设有末端试水装置，其他防火分区，楼层的最不利点喷头处，均设DN25试验放水阀和压力表，主干管底部设有排污阀。为保证消防用水的可靠性，主要阀门采用型号控制阀，显示各阀门开启状态。所有报警阀信号与消防控制中心联控。报警阀前的水源接屋顶水箱出水管及2座室外消防水泵接合器和自动喷水灭火系统加压泵。报警阀及其配件安装参照国家标准图04S206。

喷头布置：当吊顶内高度超过800mm，且其内有可燃物时，吊顶内应增设直立型喷头。设有吊顶的喷头采用吊顶型喷头，地下室无吊顶场所采用直立型喷头，宽度大于1200mm的矩形风管、排管，桥架下增设下垂型喷头，喷头溅水盘与楼板、屋面板的距离为100mm。当保护空间的使用功能调整或进行二次装修时，应对原设喷头位置进行调整，喷头与风管、灯具的距离应大于500mm。除厨房喷头动作温度采用93℃外，其他喷头动作温度均采用68℃。消防水箱（消火栓系统也使用该消防水箱）设于屋顶水箱间。

系统设置SQX100型地下式喷洒水泵接合器两组。

（7）水喷雾灭火系统 本工程柴油发电机房及小型储油间采用水喷雾灭火系统保护，喷雾强度20L/（min·m²），响应时间小于45s，持续工作时间0.5h。系统设一个雨淋阀组，雨淋阀组的水源接屋顶水箱出水管及室外两座消防水泵接合器和水喷雾灭火系统加压泵。雨淋阀型号：ZSFY100型，其电磁阀入口处带有过滤器，安装详见国家标准图04S206。

水喷雾喷头采用ZSTWB-63-120型，喷头工作压力均大于0.35MPa。

为保证消防用水的可靠性，水喷雾灭火系统加压泵的吸水管、出水管及雨淋阀前后阀门采用信号控制阀，所有信号与消防控制中心联控。

雨淋阀设有手动、自动控制和应急操作，采用电磁阀自控，水喷雾灭火系统加压泵设有自动巡检功能。

（8）气体灭火系统 电梯机房设有柜式气体灭火装置（七氟丙烷），型号：JR-70/54。

（9）消防管材、阀门、防腐处理及管道敷设 三层以下室内消火栓系统及自动喷水灭火系统主干管采用加厚内外壁热镀锌钢管（P=1.6MPa）及配件。其余消防管采用内外壁热镀锌钢管及配件，管径<100mm，采用螺纹连接；管径≥100mm，采用沟槽式卡箍连接。泵房管道采用内外衬塑钢管，法兰连接，支、吊架安装后先除锈，红丹打底，再刷色漆两道，消防管刷红色漆两道。地下室穿出外墙埋地部分刷石油沥青涂料两道，加强防腐处理。

消防立管及水平管吊架安装详见国家标准03S402，自喷管支、吊架安装位置不应妨碍喷水效果，与喷头之距离不宜小于300mm，与末端喷头之距离不宜大于750mm，设有检修阀位置的吊顶处应设检修孔。

阀门的选用：管径<DN50，采用铜质截止阀。管径≥DN50，采用优质闸阀及蝶阀。工作压力为1.6MPa。

所有消防阀门均设有明显启闭标志。

压力表测量范围应为工作压力的2～2.5倍。

管道穿墙体、楼板应预留孔洞，穿梁及穿外墙应设大两号套管，其间隙应采用不燃性材料填塞密实。管道穿过伸缩缝采用金属柔性接头。

消防管穿水箱壁采用Ⅲ型防水翼环，消防泵水管穿储水池池壁及地下室消防管穿外墙采用Ⅳ型防水套管，安装详见国家标准图02S404。

水泵基础采用隔振器或橡胶隔振垫，水泵进出水管采用可曲挠橡胶柔性接头或膨胀节，管道固定采用弹性支、吊架，基础隔振垫安装及钢筋混凝土配筋等详见国家标准图98S102。

（10）系统试压和冲洗及竣工验收

1）施工单位应对所承担的消防设备及管道等安装进行全面的调试，以符合国家有关的规定及设计的要求。

2）消防管安装完毕必须进行系统的试验和冲洗。试验压力为1.8MPa。

3）施工单位在竣工验收前，对消防水池（箱）、水泵流量、压力、消火栓、报警阀控制系统、阀门、开关以及联动控制系统等先进行调试运行，各项信号显示正常后方可进行验收。

4）以上均按国家规定、国家标准、消防部门规定及验收规范，如《建筑给水排水及采暖工程施工质量验收规范》（GB 50242—2002）和《自动喷水灭火系统施工及验收规范》（GB 50261—2005）进行验收。

（11）其他

1）给水管所标注标高指管中，排水管指管内底。标高以米计。室内标高±0.00。

2）消防管穿人防围护结构时，其内侧均设P=1.6MPa闸阀（防爆破及密闭用）。

3）凡图中及本说明未尽的部分，施工单位均应按照国家有关规范执行。
