某工厂浴室热水供应系统平面图如图4-21所示，轴测图如图4_-22所示。

从图4-21的平面图可以看出，右边进来有给水管DN70、蒸汽管DN70，凝结水管DN50，给水管以点画线—●—线型表示，蒸汽管以—Z—线型表示，蒸汽凝结水管以—N—表示。给水管从右至左进入男浴室、女浴室和6号容积式换热器，从容积式换热器上封头的下面进入。蒸汽管进入容积式换热器下封头的进口处，且在其进口处下安装有疏水阀产生的凝结水管返回给水管、蒸汽管的进户管外，另外蒸汽管进入男浴室的两浴池内。经换热器产生的热水以—··—线型进入男女浴室的淋浴喷头以及女浴室洗脸盆处，男女浴室用水设备均有冷热水的水温调节。在换热器房间内有加热水箱，给水管和蒸汽管进入加热水箱直接加热，热水箱内、理发室内两个洗脸盆用热水，同时这两个洗脸盆也有冷水管供热水水温调节。

女浴室有5个淋浴喷头和4个洗脸盆，男浴室有4个淋浴喷头和2个浴池，理发室内有2个洗脸盆。

从图4-22轴测图上可以看出，地面标高±0.000，蒸汽总管、给水总管、热水总管架空敷设，标高2.800m，属上行下给式。进入男、女浴室冷水管、热水管与洗脸盆、淋浴器连接采用下行上给式，并可看到干管、支管的管径。加热水箱箱底标高2.500m，溢水管管口离地面标高0.200m。

(www.daowen.com)

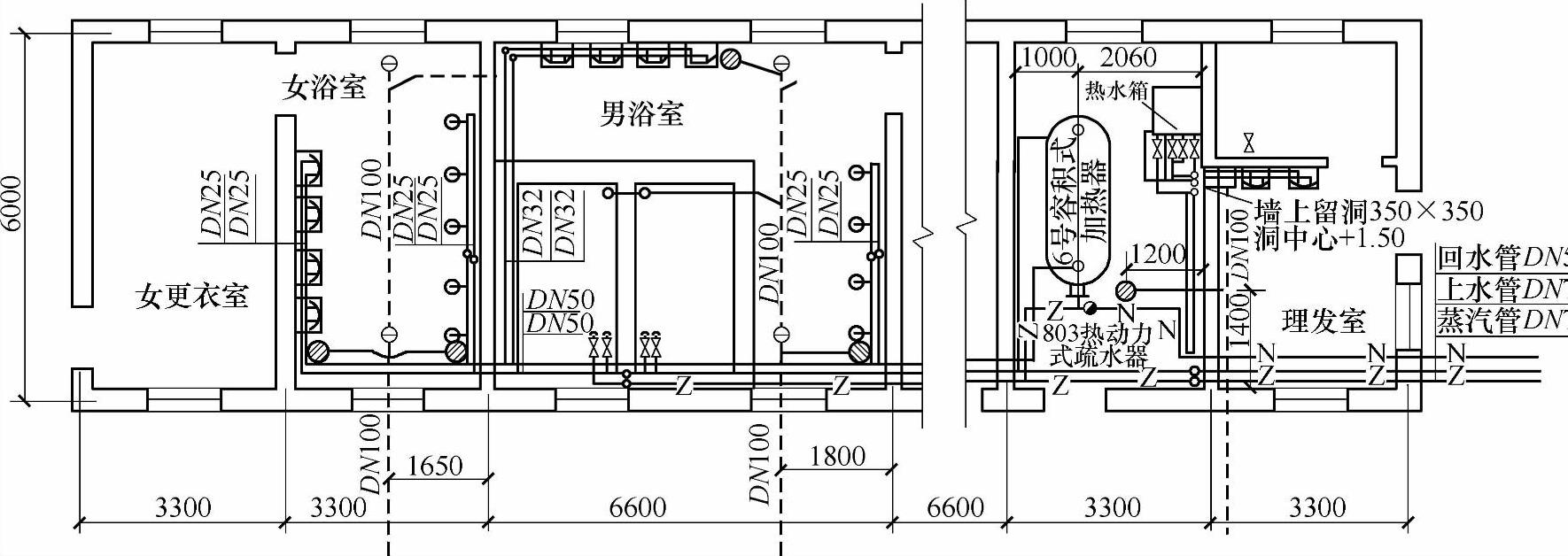

图4-21 某工厂浴室热水供应系统平面图

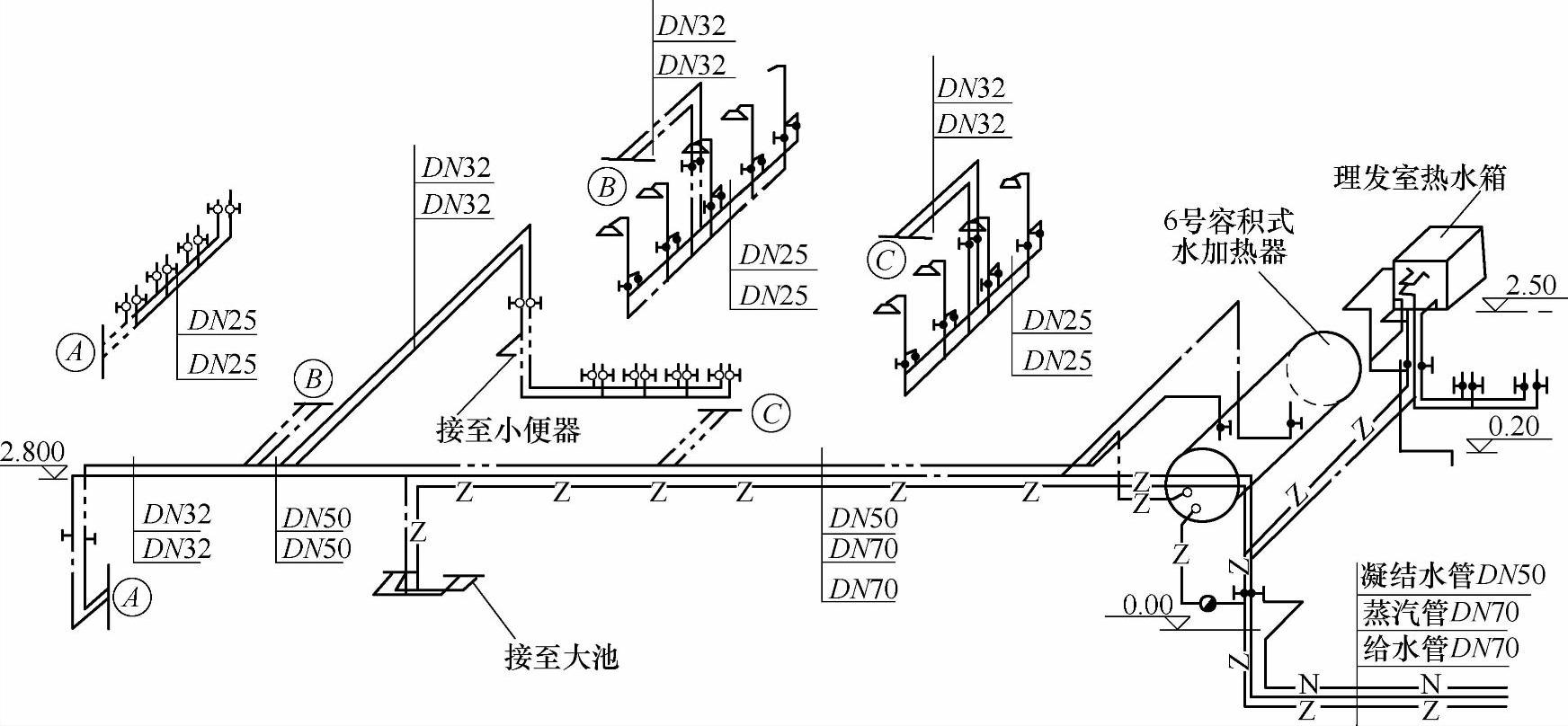

图4-22 某工厂浴室热水供应系统轴测图
