1.设计小时耗热量的计算
设有集中热水供应系统的居住小区的设计小时耗热量,当公共建筑的最大用水时时段与住宅的最大用水时时段一致时,应按两者的设计小时耗热量叠加计算,当公共建筑的最大用水时时段与住宅的最大用水时时段不一致时,应按住宅的设计小时耗热量加公共建筑的平均小时耗热量叠加计算。

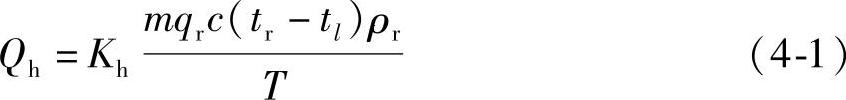

1)全日供应热水的宿舍(Ⅰ、Ⅱ类)、住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房(不含员工)、医院住院部、养老院、幼儿园、托儿所(有住宿)、办公楼等建筑的集中热水供应系统的设计小时耗热量应按下式计算:
式中 Qh——设计小时耗热量(kJ/h);
Kh——热水小时变化系数,全日供应热水时可按表4-4、表4-5、表4-6采用;
m——用水计算单位数(人数或床位数);
qr——热水用水定额[L/(人·d)或L/(床·d)],按表4-2采用;
c——水的比热容,c=4187(J/kg·℃);
tr——热水温度,tr=60℃;
tl——冷水温度(℃);
ρr——热水密度(kg/L);
T——每日使用的时间(h)。
生产上需要的设计小时热水供应量,按产品类型、数量、相应的生产工艺及时间确定。
表4-4 住宅、别墅的热水小时变化系数Kh值
表4-5 旅馆的热水小时变化系数Kh值

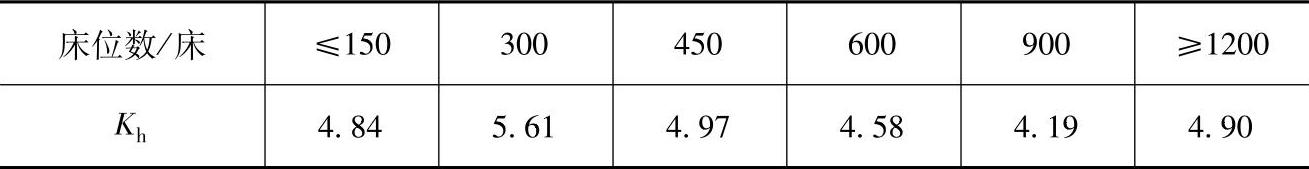

表4-6 医院的热水小时变化系数Kh值
注:招待所、培训中心、宾馆的客房(不含员工)、养老院、幼儿园、托儿所(有住宿)等建筑的Kh可参照表4-5选用,办公楼的Kh为1.2~1.5。
2)定时供应热水的住宅、旅馆、医院及工业企业生活间、公共浴室、宿舍(Ⅲ、Ⅳ类)、剧院化妆间、体育馆(场)运动员休息室等建筑的集中热水供应系统的设计小时耗热量应按下式计算:(www.daowen.com)
Qh=∑qhc(tr-tl)n0bρr (4-2)
式中 qh——卫生器具热水的小时用水定额(L/h),应按表4-3采用;
n0——同类型卫生器具数:
b——卫生器具的同时使用百分数,按表4-7采用;其余符号同前。

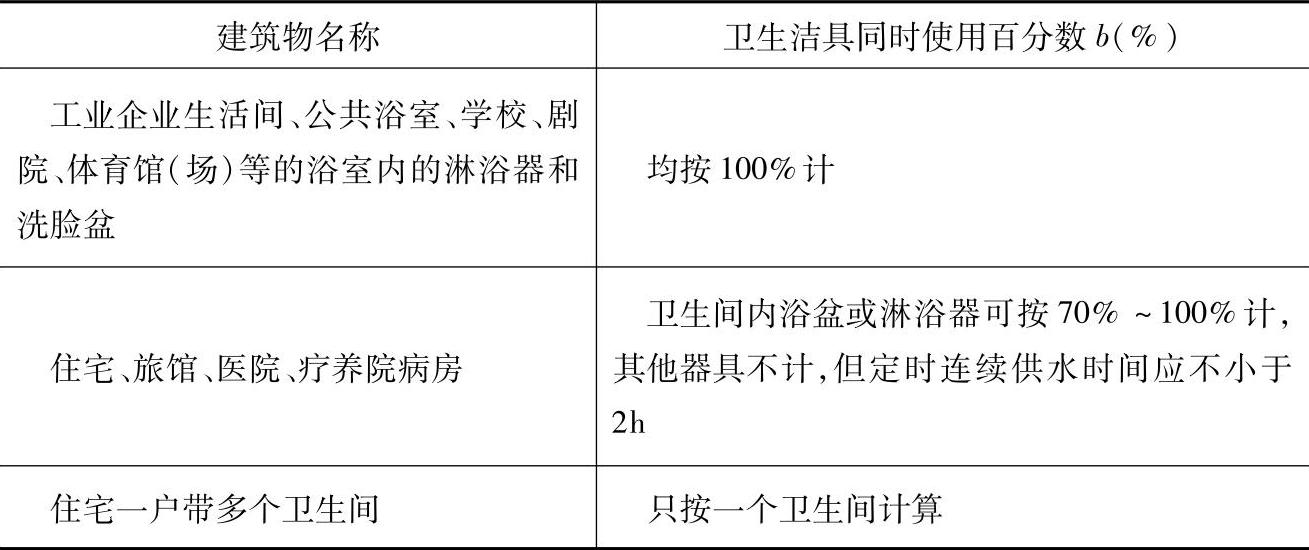

表4-7 卫生器具同时使用百分数b
2.热水量的计算

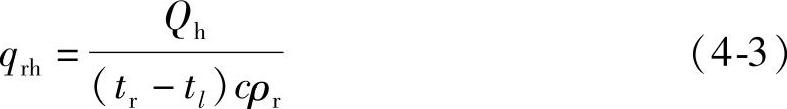

建筑内集中热水供应系统中的设计小时热水供应量,理论上应根据日热水用量小时变化曲线、换热方式、锅炉及换热器的工作制度确定。在无上述资料时按以下方法计算:
式中 qrh——设计小时热水量(L/h);
其余符号同前。
3.热水加热设备的设计小时供热量
全日集中热水供应系统中,锅炉、水加热设备的设计小时供热量应根据日热水用量小时变化曲线、加热方式及锅炉、水加热设备的工作制度经积分曲线计算确定。当无条件时,可按下列原则确定。
1)容积式水加热器或储热容积与其相当的水加热器、燃油(气)热水机组应按下式计算:
式中 Qg——容积式水加热器或储热容积与其相当的水加热器、燃油(气)热水机组设计小时供热量(kJ/h);
Vr——总储热容积(L);
η——有效储热容积系数,容积式水加热器η=0.7~0.8,导流型容积式水加热器η=0.8~0.9。
2)半容积式水加热器或储热容积与其相当的水加热器、燃油(气)热水机组的设计小时供热量应按设计小时耗热量计算。
3)半即热式、快速式水加热器及其他无储热容积的水加热设备的设计小时供热量应按设计秒流量所需耗热量计算。
