1.锅炉

锅炉是最常用的发热设备。常用锅炉有燃煤锅炉、燃油锅炉燃气锅炉、电热锅炉。图4-4所示为快装锅炉构造示意图

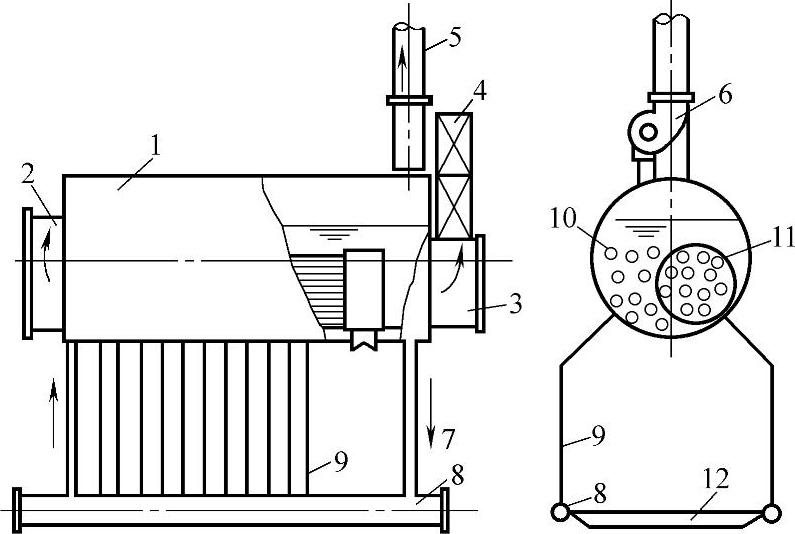

图4-4 快装锅炉构造示意图

1—锅炉本体 2—前烟箱 3—后烟箱 4—省煤器 5—烟囱 6—引风机 7—下降管 8—集箱 9—鳍片式水冷壁 10—第二组烟管 11—第一组烟管 12—炉壁

2.燃气热水器

燃气热水器的热源有天然气、焦炉煤气、液化石油气和混合煤气四种。依照燃气压力有低压(p≤5kPa)、中压(5kPa<p≤150kPa)热水器之分。民用和公共建筑中生活、洗涤用燃气热水设备一般均采用低压,工业企业生产所用燃气热水器可采用中压。此外,按加热冷水方式不同,燃气热水器有直流快速式和容积式之分,图4-5所示为容积式燃气热水器构造示意图。容积式燃气热水器具有一定的储水容积,使用前应预先加热,可供几个配水点或整个管网热水,可用于住宅、公共建筑和工业企业的局部和集中热水供应。

3.电热水器

电热水器是把电能通过电阻丝变为热能加热冷水的设备,一般以成品在市场上销售。电热水器产品有快速式和容积式两种。快速式电热水器无储水容积或储水容积很小,不需在使用前预先加热,在接通水路和电源后即可得到被加热的热水。容积式电热水器具有一定的储水容积,其容积可由10L到10m3。该种热水器在使用前需预先加热,可同时供应几个热水用水点在一段时间内使用。一般适用于局部供水和管网供水系统。典型容积式电热水器构造如图4-6所示。

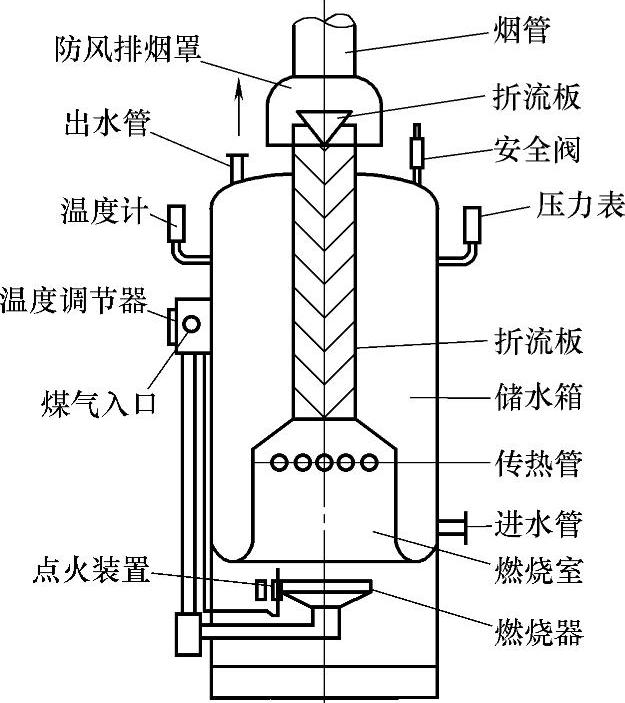

图4-5 容积式燃气热水器构造示意图(www.daowen.com)

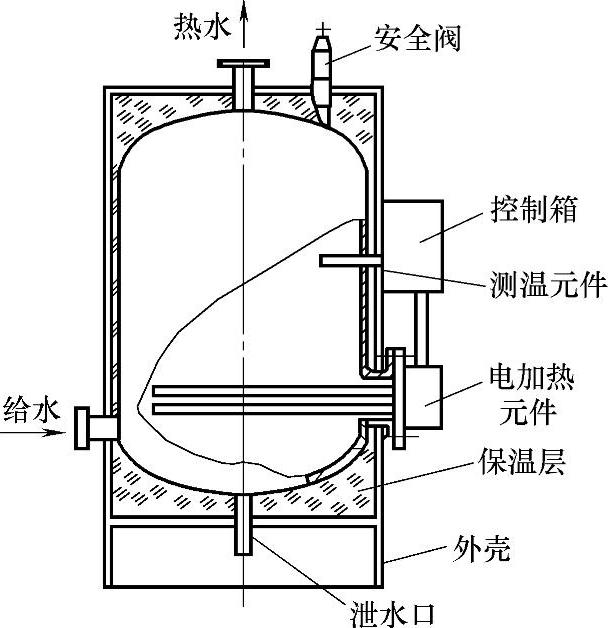

图4-6 典型容积式电热水器构造

4.太阳能热水器

太阳能热水器是将太阳能转换成热能并将水加热的装置。其优点是结构简单、维护方便、节省燃料、运行费用低、不存在环境污染问题。其缺点是受天气、季节、地理位置等影响不能连续稳定运行,为满足用户要求需配置储热和辅助加热设施、占地面积较大,布置受到一定的限制。

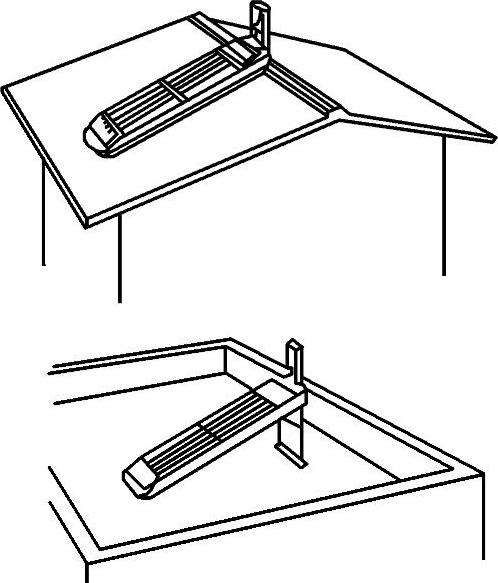

太阳能热水器按组合形式分为装配式和组合式两种。装配式太阳能热水器一般为小型热水器,即将集热器、储热水箱和管路由工厂装配出售,适于家庭和分散使用场所,目前市场上有多种产品,如图4-7所示。组合式太阳能热水器,即是将集热器、储热水箱、循环水泵、辅助加热设备按系统要求分别设置而组成,适用于大面积供应热水系统和集中供应热水系统。

太阳能热水器按热水循环系统分有自然循环和机械循环两种。自然循环太阳能热水器是靠水温差产生的热虹吸作用进行水的循环加热,该种热水器运行安全可靠、不需用电和专人管理,但储热水箱必须装在集热器上面,同时使用的热水会受到时间和天气的影响,如图4-8所示。机械循环太阳能热水器是利用水泵强制水进行循环的系统。该种热水器储热水箱和水泵可放置在任何部位,系统制备热水效率高,产热水量大。


图4-7 装配式太阳能热水器

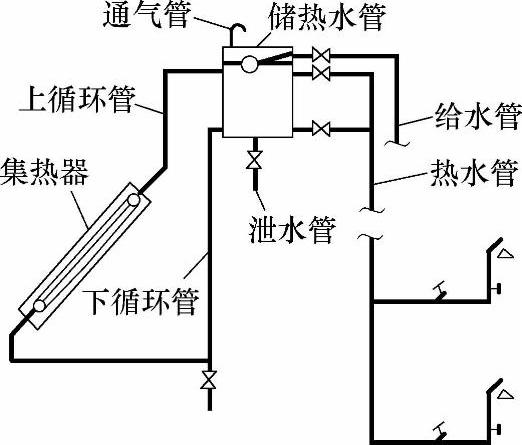

图4-8 自然循环太阳能热水器
