高层建筑排水系统分为双立管排水系统、三立管排水系统和新型单立管排水系统，如图3-52所示。

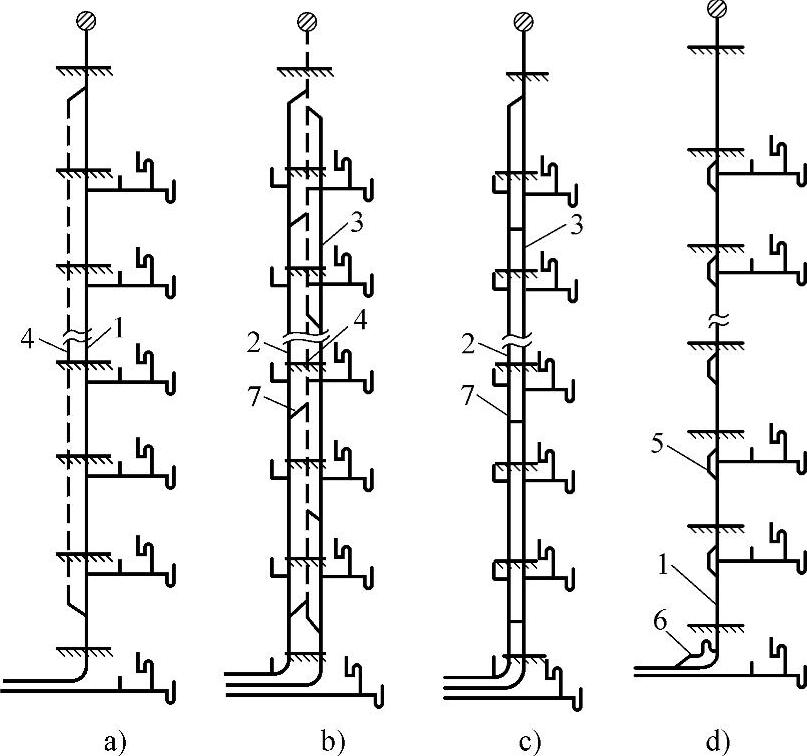

图3-52 污废水排水系统类型

a）双立管排水系统 b）三立管排水系统 c）污废水立管互为通气管 d）新型单立管排水系统

1—排水立管 2—污水立管 3—废水立管 4—通气立管 5—上部特制配件 6—下部特制配件 7—结合通气管

双立管排水系统、三立管排水系统在前面已做了详细介绍，下面主要介绍新型单立管排水系统。20世纪60年代以来瑞士、法国、日本、韩国等国，先后研制成功了多种单立管排水系统，即苏维脱排水系统、旋流排水系统、芯型排水系统和UPVC螺旋排水系统等。它们的共同特点是在排水系统中安装特殊的配件。当水流通过时，可降低流速和减少或避免水舌的干扰，不设专用通气管，即可保持管内气流畅通，控制管内压力波动，提高排水能力，既节省了管材也方便了施工。采用新型单立管排水系统，也是解决排水管道通气问题的有效技术措施。

1.苏维脱排水系统

该系统主要配件为气水混合器和气水分离器，如图3-53a所示。

气水混合器由上流入口、乙字弯、隔板、隔板上小孔、横支管流入口、混合室和排出口等组成，如图3-53b所示。气水混合器设置在立管与横管连接处，自立管下降的污水，经乙字管时，水流撞击分散与周围的空气混合，变成相对密度轻呈水沫状的气水混合物，下降速度减慢，可避免出现过大的抽吸力。横支管排出的污水受隔板阻挡，只能从隔板右侧向下排放，不会在立管中形成水舌，能使立管中保持气流畅通，气压稳定。

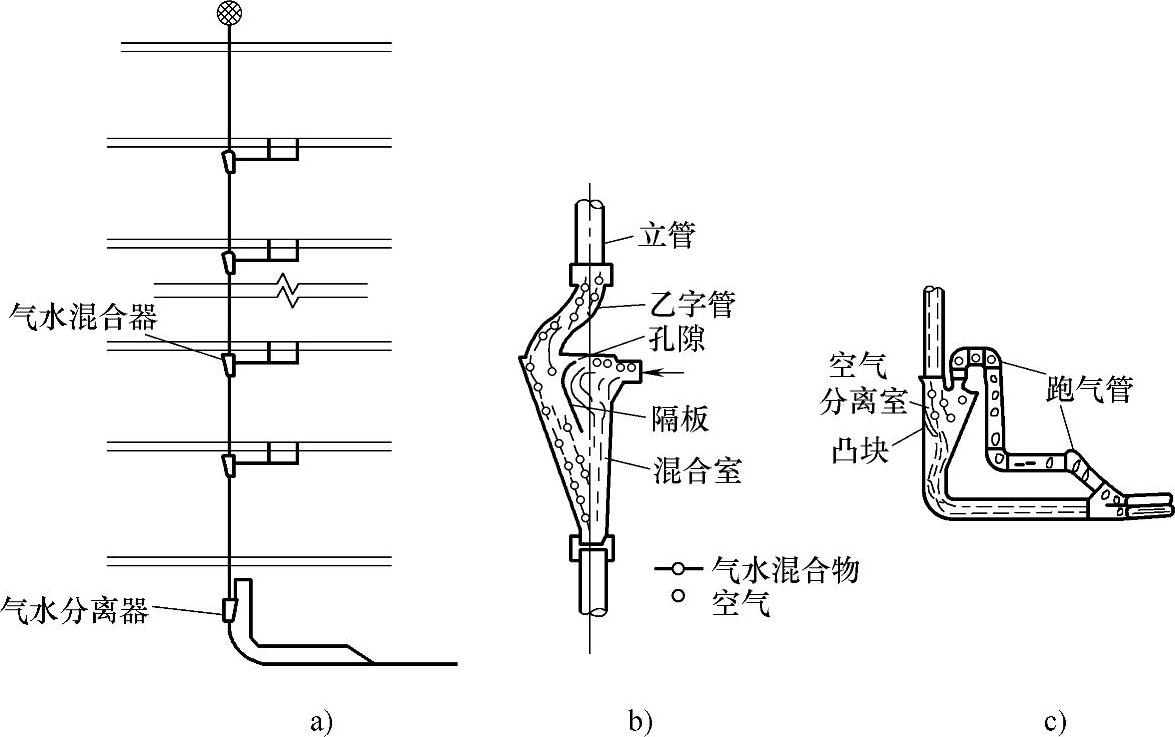

图3-53 苏维脱排水系统

a）苏维脱排水系统 b）气水混合器 c）气水分离器

气水分离器由流入口、顶部通气口、有凸块的空气分离室、跑气管和排出口组成，如图3-53c所示。气水分离器设置在立管底部的转弯处，分离水中的气体，使污水的体积变小，速度减慢，动能减小，底部正压减小，管内气压稳定。

2.空气芯旋流排水系统

该系统主要配件为旋流器和特殊排水弯头，如图3-54a所示。

旋流器由底座、盖板、旋流叶片组成，如图3-54b所示。安装在立管与横管的连接处。从横支管排出的污水，通过导流板从切线方向以旋转状态进入立管，立管下降水流经固定旋流叶片沿壁旋转下降，当水流下降一段距离后，旋流作用减弱，但流过下层旋流接头时，经旋流叶片导流，又可增加旋流作用，直至底部，使管中间形成气流畅通的空气芯，压力变化很小。(www.daowen.com)

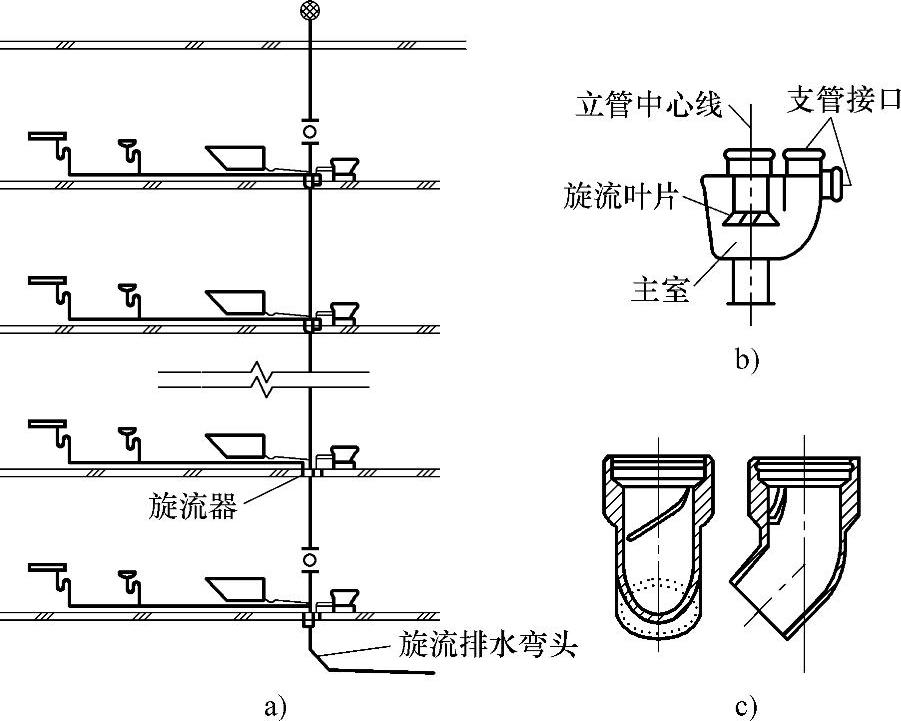

图3-54 空气芯旋流排水系统

a）空气芯旋流排水系统 b）旋流器 c）旋流排水弯头

特殊排水弯头是一个内有导向叶片的45°弯头，如图3-54c所示。安装在排水立管底部转弯处。立管下降的附壁薄膜水流，在导向叶片作用下，旋向弯头对壁，使水流沿弯头下部流入干管，可避免因干管内出现水跃而封闭气流，造成过大正压。

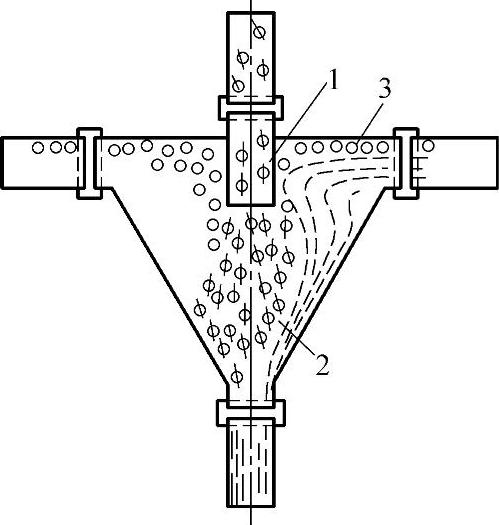

图3-55 环流器

1—内管 2—气水混合物 3—空气

3.芯型排水系统

该系统主要配件为环流器和角笛弯头。

环流器由上部立管插入内部的倒锥体和2～4个横向接口组成，如图3-55所示。安装在立管与横管连接处。横管排出的污水受内管阻挡反弹后，沿壁下降，立管中的污水经内管入环流器，经锥体时水流扩散，形成水气混合液，流速减慢，沿壁呈水膜状下降，使管中气流畅通。

角笛弯头如图3-56所示。安装在立管底部转弯处。自立管下降的水流因过水断面扩大，流速变缓，夹杂在污水中的空气释放，且弯头曲率半径大，加强了排水能力，可消除水跃和水塞现象，避免立管底部产生过大正压。

以上单立管排水系统在我国高层建筑排水工程中已有应用，但尚不普遍。我国已经引进、改进、开发生产了5种上部特制配件和3种下部特制配件，上部特制配件有混合器、环流器、环旋器、侧流器、管旋器等，下部特制配件有跑气器、角笛式弯头、大曲率异径弯头等。

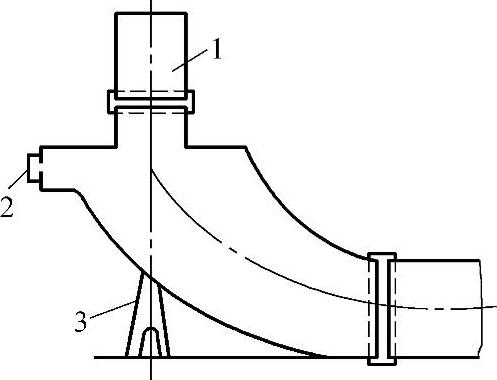

图3-56 角笛弯头

1—立管 2—检查口 3—支墩
