高层建筑排水系统的特点及实例

时间:2023-10-08 理论教育 版权反馈
【摘要】:为防止水封破坏,保证室内的环境质量,高层建筑排水系统必须解决好通气问题,稳定管内气压,以保持系统运行的良好工况。

高层建筑排水系统的特点及实例

1.高层建筑排水系统的特点

高层建筑排水系统,既要求能将污水安全迅速地排除到室外,还要尽量减少管道内的气压波动,防止管道系统水封被破坏,避免排水管道中的有毒有害气体进入室内。

高层建筑中卫生器具多,排水量大,且排水立管连接的横支管多,多根横管同时排水,由于水舌的影响和横干管起端产生的强烈冲激流使水跃高度增加,必将引起管道中较大的压力波动,导致水封破坏,室内环境污染。为防止水封破坏,保证室内的环境质量,高层建筑排水系统必须解决好通气问题,稳定管内气压,以保持系统运行的良好工况。

同时,高层建筑排水系统还有如下特点:

1)由于高层建筑体量大,建筑沉降可能引起出户管平坡或倒坡。

2)暗装管道多,建筑吊顶高度有限,横管敷设坡度受到一定的限制。

3)居住人员多,若管理水平低,卫生器具使用不合理,冲洗不及时等,都将影响水流畅通,造成淤积堵塞,一旦排水管道堵塞影响面大。

因此,高层建筑的排水系统还应确保水流畅通。

建筑物底层排水管道内压力波动最大,为了防止发生水封破坏或因管道堵塞而引起的污水倒灌等情况,建筑物一层和地下室的排水管道应与整幢建筑的排水系统分开,采用单独的排水系统。(www.daowen.com)

2.高层建筑排水系统的管道材料

高层建筑的排水管材有柔性接口排水铸铁管、钢管和强度较高的塑料管和复合管。柔性接口排水铸铁管具有强度大、抗震性能好、噪声低、防火性能好、寿命长、膨胀系数小、安装施工方便、美观(不带承口)、耐磨和耐高温性能好等优点。但是造价较高。

柔性接口排水铸铁管在管内水压下具有良好的曲挠性与伸缩性,能适应建筑楼层间变位导致的轴向位移和横向曲挠变形,防止管道裂缝与折断。柔性排水铸铁管管件有立管检查口、三通、45°三通、45°弯头、90°弯头、45°和30°通气管、四通、P形和S形存水弯等。

钢管在国外采用较多。强度较高的塑料管和复合管也可以采用,但应考虑采取防噪声等措施。对高度很大的排水立管应考虑消能措施,通常采用乙字弯管。为了防止污水中固体颗粒的冲击,立管底部与排出管的连接应采用钢制弯头。

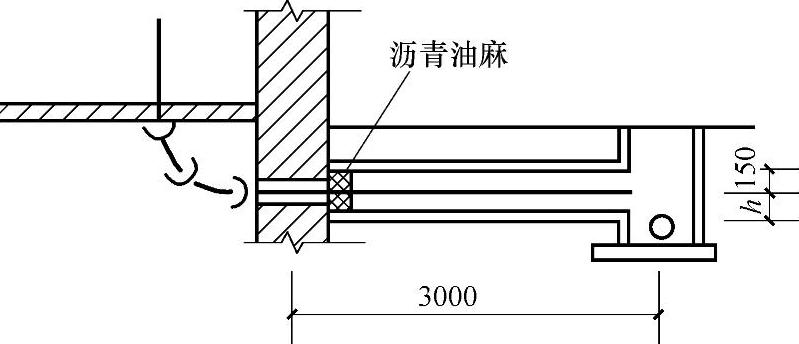

为确保管道通畅,防止污物在管内沉积,排水管道连接时应尽量选用水力条件较好的斜三通、斜四通,立管与横干管相连时应采用大于90°的弯头。若受条件限制,排水立管偏置时,宜用乙字弯或2个45°弯头相连。考虑到高层建筑的沉降宜适当增加出户管的坡度或采用图3-51所示的敷设方法,出户管与室外检查井不直接连接,管道敷设在地沟内,管底与沟底预留一定的下沉空间,以免建筑沉降引起管道倒坡。


图3-51 出户管的敷设

建筑高度超过100m的高层建筑、对防火等级要求高的建筑物、地震区建筑、要求环境安静的场所,环境温度可能出现0℃以下的场所以及连续排水温度大于40℃或瞬时排水温度大于80℃的排水管道应采用柔性接口机制排水铸铁管。
