某大学教学楼卫生间一层给水排水平面图如图3-49所示,排水系统图如图3-50所示。

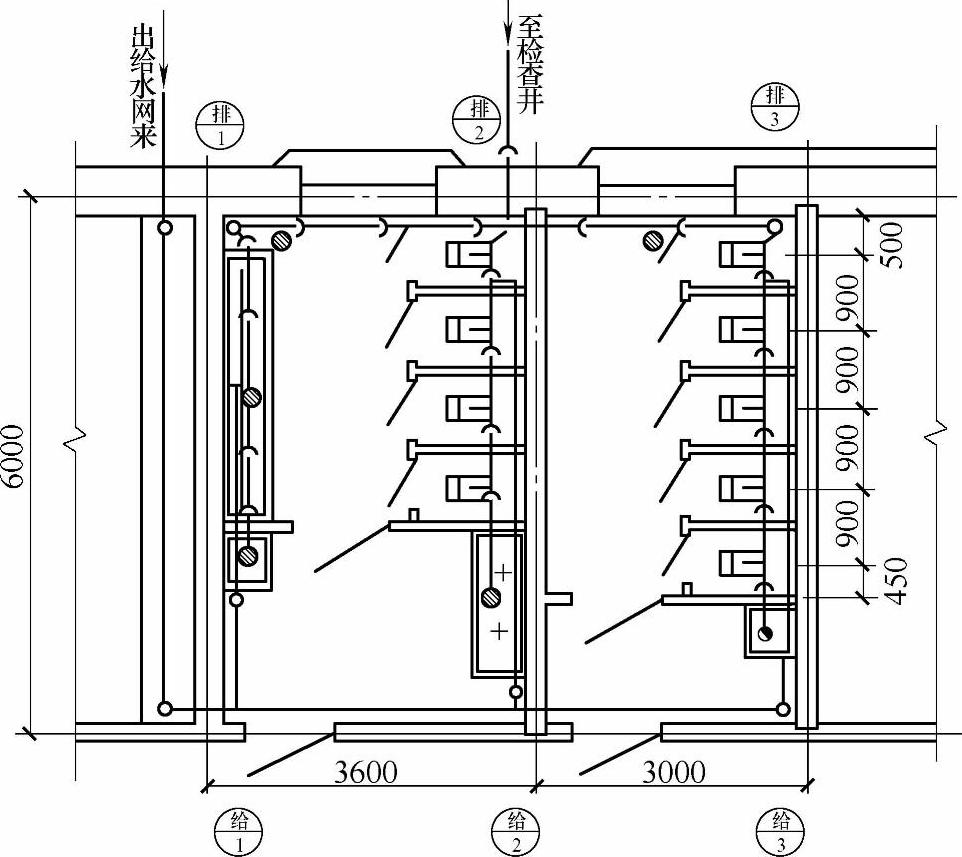

图3-49 给水排水平面图
二、三层给水排水平面图与一层给水排水平面图基本相同,与一层给水排水平面图不同的就是没有排出管。从平面图可以看出共有两个卫生间,左边卫生间有小便槽、洗涤池、4个高水箱蹲式大便器、带两个龙头的盥洗槽。右边卫生间内有5个高水箱大便器和1个洗涤池。在各卫生洁具下安装有排水管,且3个支路汇合成一根排出管排出室外,还设有3根排水立管,从左至右编排1、排2和排3。(www.daowen.com)

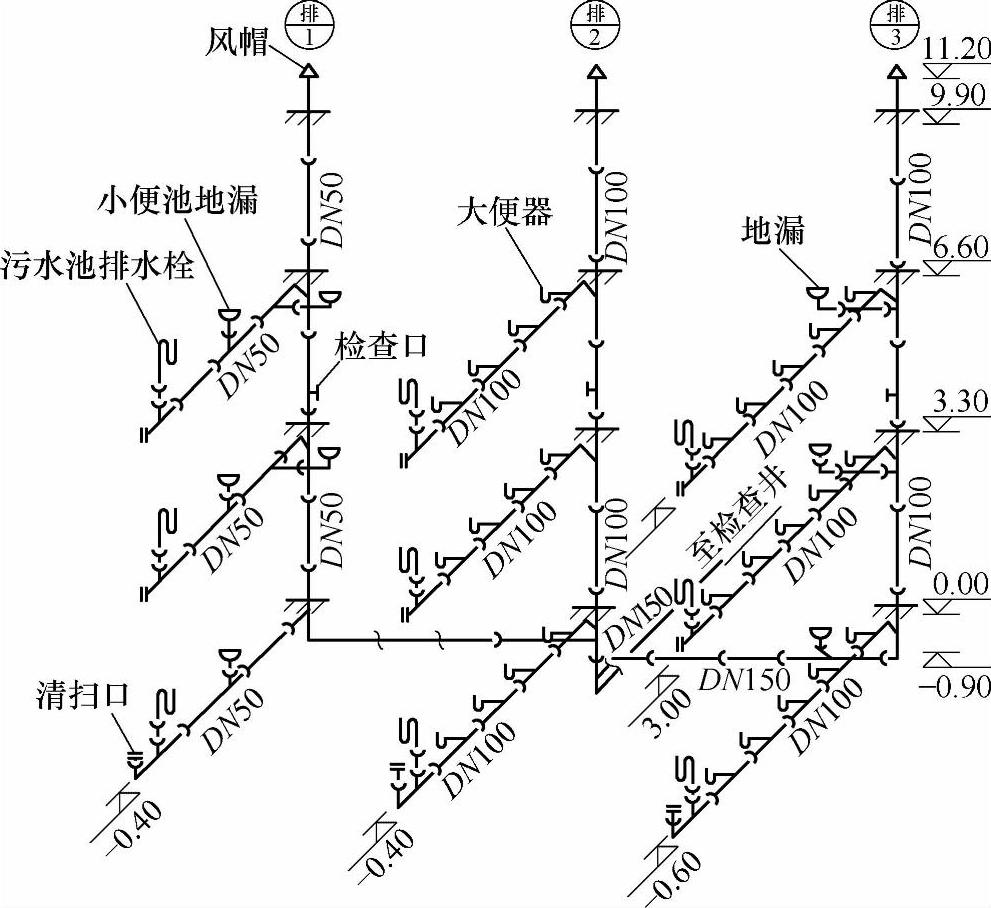

图3-50 排水系统图
从排水轴测图可以看出,共有3个排水立管,排水立管1管径DN50,每层横管接有小便池地漏、地面地漏,洗涤池下有存水弯,末端接有清扫口,管径均为DN50。排水立管1与排水立管2连接。排水立管2管径为DN100,所连接的各层排水横管管径为DN100,设有4个大便器存水弯、盥洗槽存水弯和1个管端清扫口。排水立管3管径DN100,各层连接有5个带P形存水弯的大便器、1个地漏,1个带S形存水弯的洗涤池,管端清扫口,横管管径DN100。排水立管3的横管接在排水立管2上,管径DN150。从各立管上连接的横管上,一层管端清扫口是弯头清扫口,二、三层是管堵清扫口,伸出屋面通气管为0.3m。三根立管总汇合在排水立管2下,再由管径DN150的排出管排至检查井。从轴测图上可查出所用的弯头、三通、存水弯各管件。
