在建筑物屋面设置雨水斗，而雨水管道设置在建筑物内部为雨水内排水系统。常用于屋面跨度大、屋面曲折（壳形、锯齿形）、屋面有天窗等设置天沟有困难的情况，以及立面要求比较高的高层建筑、大面积平屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况。内排水系统可分为单斗雨水排水系统和多斗雨水排水系统。

1.内排水系统的组成

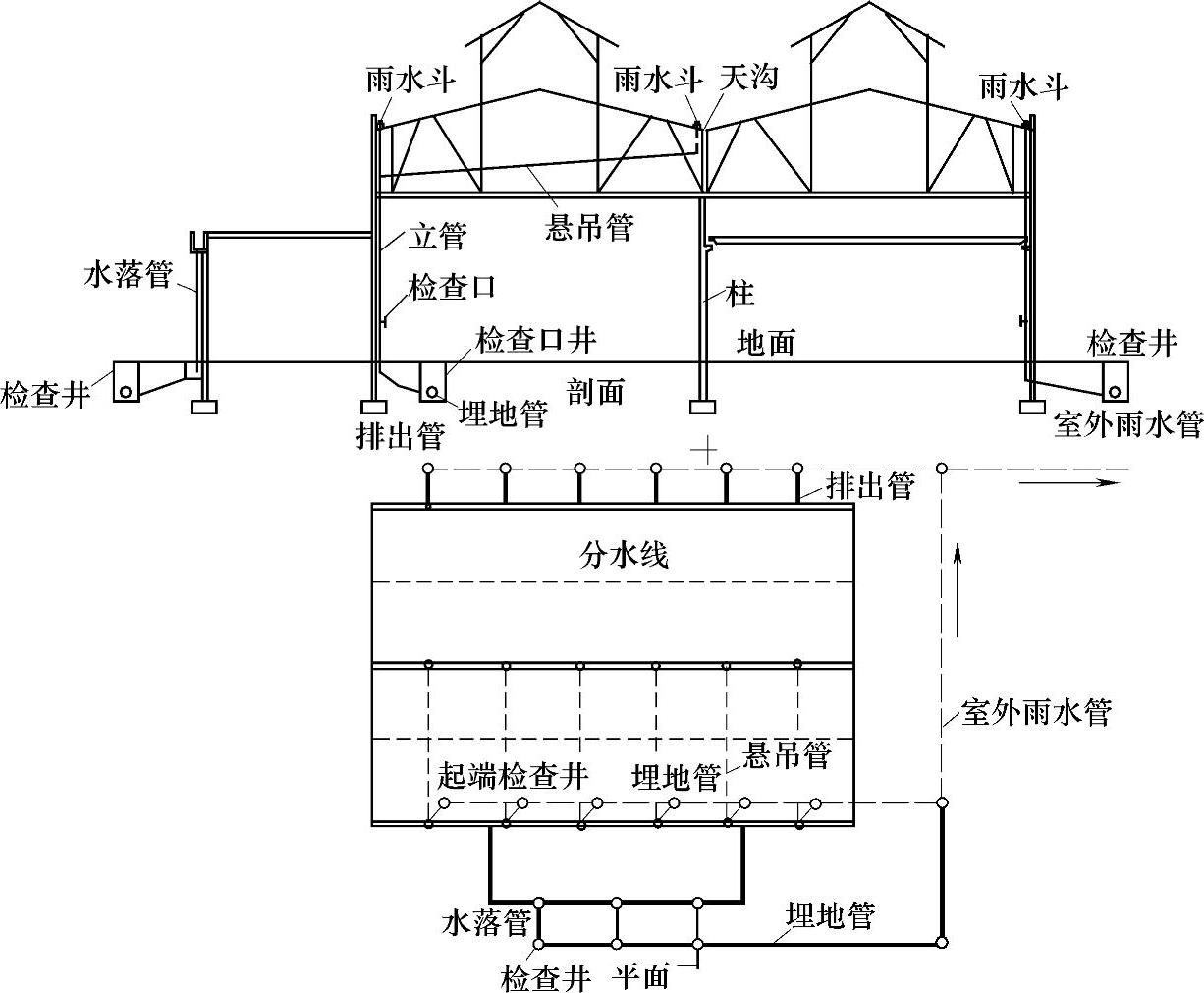

由雨水斗、连接管、雨水悬吊管、立管、排出管、检查井及雨水埋地管等组成，如图3-47所示。雨水降落到屋面上，沿屋面流入雨

图3-47 内排水系统

水斗，经悬吊管入排水立管，再经排出管流入雨水检查井，或经埋地干管排至室外雨水管道。

2.内排水系统的分类

（1）单斗和多斗雨水排水系统 按每根立管连接的雨水斗数量，内排水系统可分为单斗和多斗雨水排水系统两类。单斗系统一般不设悬吊管，多斗系统中悬吊管将与雨水斗和排水立管连接起来。对于单斗雨水排水系统的水力工况，人们已经进行了一些实验研究，并获得了初步的认识，实际工程也证实了所得的设计计算方法和取用参数比较可靠。但对于多斗雨水排水系统的研究较少，尚未得出结论。所以，在实际中宜采用单斗雨水排水系统。

（2）敞开式和密闭式雨水排水系统 按排除雨水的安全程度，内排水系统分为敞开式和密闭式两种排水系统。敞开式内排水系统利用重力排水，雨水经排出管进入普通检查井。但由于设计和施工的原因，当暴雨发生时，会出现检查井冒水现象，造成危害。也有在室内设悬吊管、埋地管和室外检查井的做法，这种做法虽可避免室内冒水现象，但管材耗量大，且悬吊管外壁易结露。

密闭式内排水系统利用压力排水，埋地管在检查井内用密闭的三通连接。当雨水排泄不畅时，室内不会发生冒水现象。其缺点是不能接纳生产废水，需另设生产废水排水系统。为了安全可靠，一般宜采用密闭式内排水系统。

（3）压力流（虹吸式）、重力伴有压流和重力无压流雨水排水系统 按雨水管中水流的设计流态，可分为压力流（虹吸式）、重力伴有压流和重力无压流雨水排水系统。

压力流（虹吸式）雨水系统采用虹吸式雨水斗，管道中呈全充满的压力流状态，屋面雨水的排泄过程是一个虹吸排水过程。工业厂房、库房、公共建筑的大型屋面雨水排水宜采用压力流（虹吸式）雨水系统。

重力伴有压流雨水系统中设计水流状态为伴有压流，系统的设计流量、管材、管道布置等考虑了水流压力的作用。

3.内排水系统的布置与安装(www.daowen.com)

（1）雨水斗 雨水斗是一种专用装置，设置在屋面雨水与天沟进入雨水管道的入口处，具有拦截污物、疏导水流和排泄雨水的作用。目前国内常用的雨水斗有65型、79型、87型雨水斗、虹吸雨水斗等，有75mm、100mm、150mm和200mm等多种规格。

（2）连接管 连接管是连接雨水斗和悬吊管的一段竖向短管。连接管应牢固固定在建筑物的承重结构上，下端用45°斜三通与悬吊管相连，其管径一般与雨水斗短管同径，但不宜小于100mm。

（3）悬吊管 悬吊管连接雨水斗和排水立管，是雨水内排水系统中架空布置的横向管道。悬吊管一般沿梁或屋架下弦布置，其管径不得小于雨水斗连接管，如沿屋架悬吊时，其管径不得大于300mm。

雨水悬吊管一般采用钢管或铸铁管。如管道可能受到振动或生产工艺有特殊要求，应采用钢管。

（4）立管 雨水立管接纳雨水斗或悬吊管的雨水，与排出管连接。立管管径不得小于与其连接的悬吊管管径，立管管材与悬吊管相同。

立管宜沿墙、柱明装，在民用建筑内，一般设在楼梯间、管井、走廊等处，不得设置在居住房间内。

为避免排水立管发生故障时，屋面雨水系统将瘫痪，设计时，建筑屋面各个汇水范围内，雨水排水立管不宜少于两根。

（5）排出管 排出管是立管与检查井间的一段有较大坡度的横向管道，排出管管径不得小于立管管径。排出管出口的下游排水管宜采用管顶平接法，且水流转角不得小于135°。

（6）埋地管 埋地管敷设在室内地下，承接立管的雨水并将其排至室外雨水管道。埋地管最小管径为200mm，最大不超过600mm。其管材一般采用非金属管如混凝土管、钢筋混凝土管、UPVC管、陶土管等，管道坡度按生产废水管道最小坡度计算。

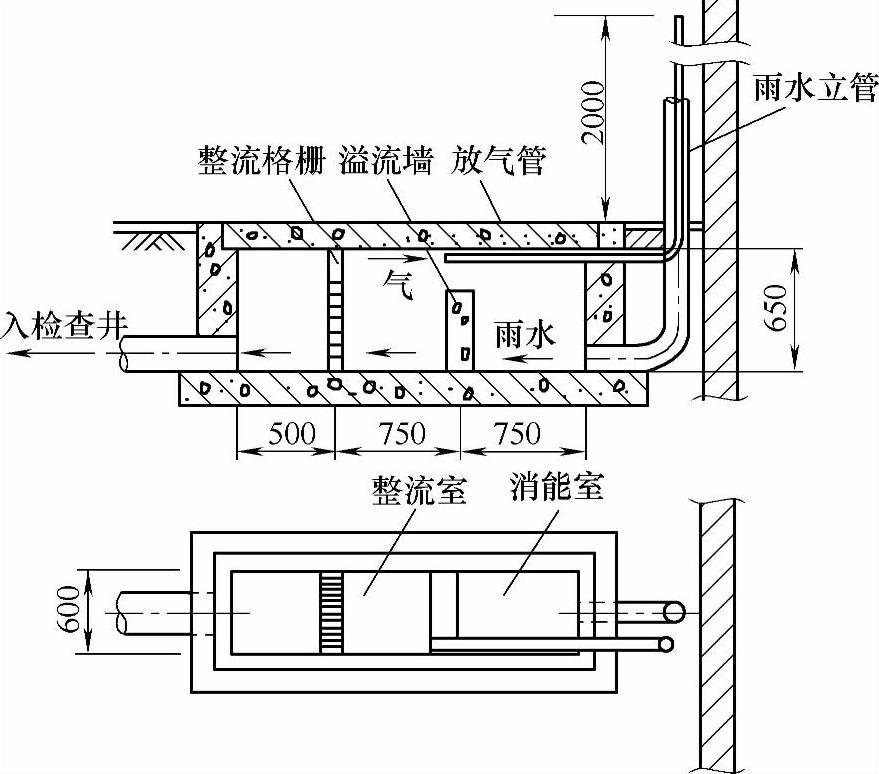

（7）附属构筑物 常见的附属构筑物有检查井、检查口和排气井，用于雨水系统的检修、清扫和排气。检查井适用于敞开式内排水系统，设置在排出管与埋地管连接处，埋地管转弯、变径及长度超过30m的直线管路上。检查井井深不小于0.7m，井内采用管顶平接，水流转角不小于135°，井底设高流槽，流槽应高出管顶200mm。排出管先接入排气井，水流稳定后再进入检查井，如图3-48所示。

图3-48 排气井
