外排水雨水系统是雨水管系设置在建筑物外部的雨水排水系统。按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。

1.檐沟外排水

檐沟外排水系统由檐沟和水落管组成，降落到屋面的雨水沿屋面集流到檐沟，然后流入间隔一定距离沿外墙设置的水落管排至建筑物外地下雨水管道或地面，如图3-45所示。

水落管管材多采用白铁皮管（镀锌铁皮管）、铸铁管、UPVC管，也有用玻璃钢管的。

水落管断面有圆形和矩形两种。铁皮管一般为80mm×100mm或80mm×120mm；铸铁管外径一般为75mm、100mm；UPVC管外径为75mm或110mm。

按经验民用建筑水落管间距为8～12m，工业建筑为18～24m。

檐沟外排水系统适用于一般居住建筑、屋面面积较小的公共建筑和单跨工业建筑。

(www.daowen.com)

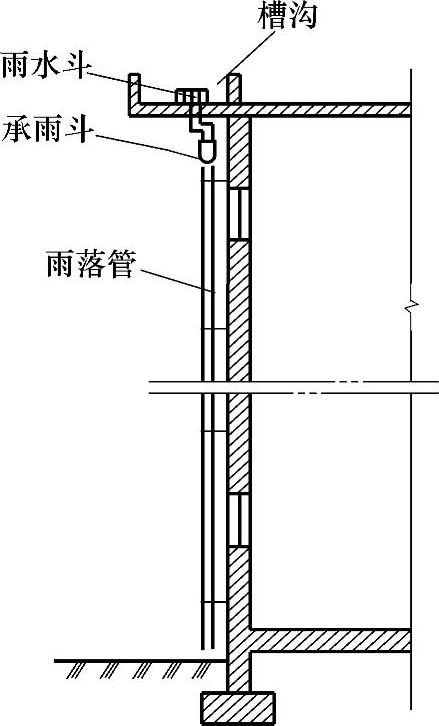

图3-45 檐沟外排水

2.天沟外排水

天沟外排水系统由天沟、雨水斗、排水立管及排出管组成，如图3-46所示。天沟设置在两跨中间并坡向墙端，降落在屋面上的雨雪水沿坡向天沟的屋面汇集到天沟，沿天沟流向建筑物两端（山墙、女儿墙方向），流入雨水斗并经墙外立管排至地面或雨水管道。

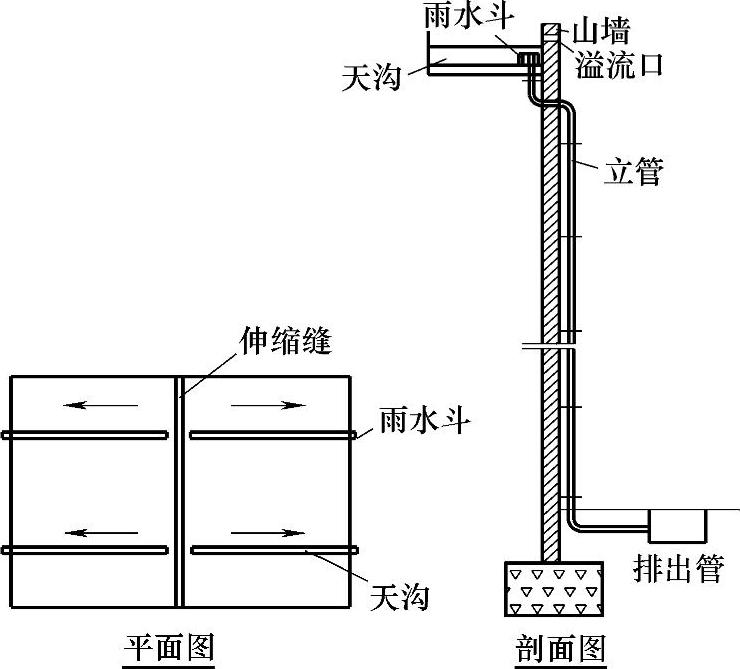

图3-46 天沟外排水

天沟外排水系统一般以建筑物的伸缩缝或沉降缝作为天沟分水线。天沟的断面形式多为矩形或梯形。天沟坡度不宜太大，以免屋顶垫层过厚而增加结构荷载；但也不宜太小，以免屋顶漏水或施工困难，一般以0.003～0.006为宜。为了排水安全，防止天沟末端积水太深，在天沟顶端设置溢流口。溢流口比天沟上檐低50～100mm。

天沟外排水系统适用于长度不超过100m的多跨工业厂房。
