民用和公共建筑的地下室、人防建筑、消防电梯底部集水坑内以及工业建筑内部标高低于室外地坪的车间和其他用水设备房间排放的污（废）水，若不能重力排入室外检查井时，应设置集水池、排水泵设施，把污（废）水集流、提升排出，以保持室内良好的环境卫生。

1.集水池

集水池的有效水深一般取1.0～1.5m，保护高度取0.3～0.5m。因生活污水中有机物分解成酸性物质，腐蚀性大，所以生活污水集水池内壁应采取防腐防渗漏措施。池底应有不小于0.05坡度坡向集水坑，集水坑的深度及其平面尺寸，应根据水泵类型确定，如图3-41所示。池底设置冲洗管，利用水泵出水进行冲洗，防止污泥沉淀。

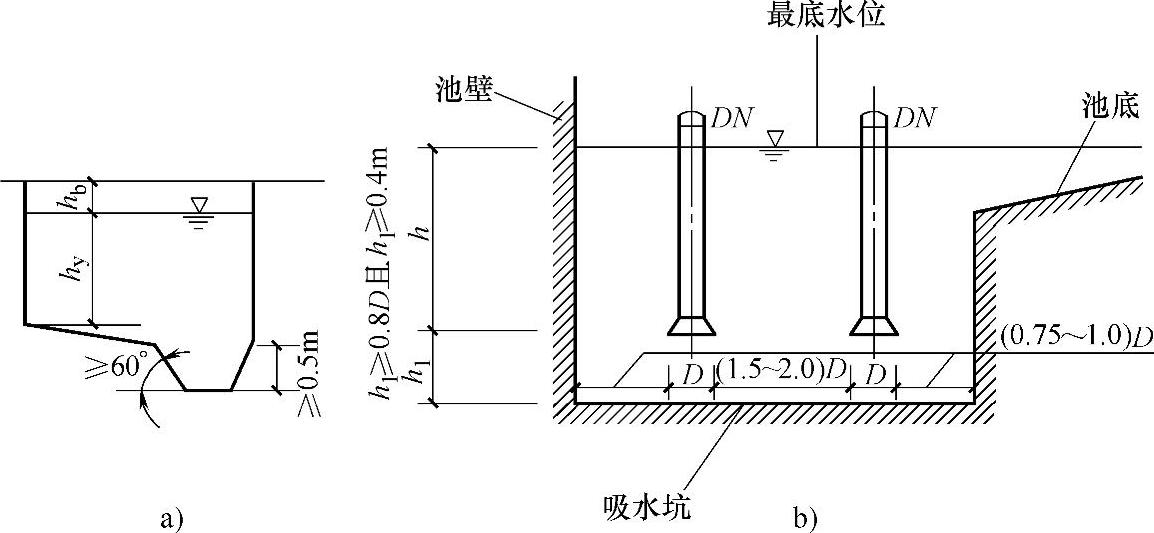

图3-41 集水池

a）集水池断面 b）集水坑内吸水管安装尺寸

集水池有效容积不宜小于最大一台排水泵5min的出水量，且污水泵每小时起动次数不宜超过6次。建筑物内排水量很小，为方便管理，生活排水集水池有效容积不大于6h生活排水平均小时污水量，但应注意防止水质腐化。消防电梯井的集水池有效容积不得小于2.0m³；工业废水按工艺要求定。

当排水泵不具备撕碎功能时，集水池进水口处应设置格栅，栅条间隙应小于水泵叶轮的最少空隙，水池进水管管底与格栅底边的高差不得小于0.5m。当排水杂质较多时，池内应设置搅动冲渣设施。

为防止生活饮用水受到污染，集水池与生活给水储水池的距离应在10m以上。生活排水及散发大量蒸汽或有害气体的工业废水的集水池应与水泵间分开或密闭（设通气管）设置。集水池间应有良好的通风设施，通气管尽量与建筑排水通气系统合用。当集水池密闭设置时，通气管的通气量应大于排水泵的排水流量。为便于操作管理，集水池应设置水位指示装置，必要时应设置超警戒水位报警装置，将信号引至物业管理中心。污水泵、阀门、管道等应选择耐腐蚀、大流通量、不易堵塞的设备器材。(www.daowen.com)

2.排水泵

建筑内污（废）水提升常用设备有潜水泵、液下泵和立（卧）式离心泵。因潜水泵和液下泵在水面以下运行，无噪声和振动，能自灌，应优先选用。当潜水排污泵电动机功率大于等于7.5kW或出水口管径大于等于100mm时，可采用固定式；当潜水排污泵电动机功率小于7.5kW或出水口管径小于100mm时，可设软管移动式。

当水泵自动起动时，水泵出水量按生活排水设计秒流量确定，当水泵手动起动时，可按生活排水最大小时流量确定。消防电梯集水池内的排水泵流量不小于10L/s。

一般情况下，排水泵至少设一台备用泵，平时宜交替运行。当设有两台及两台以上排水泵排除地下室、设备机房、车库冲洗地面的排水时，可不设备用泵。

如集水池不设事故排出管时，水泵应有不间断的动力供应。在发生事故时，如能关闭排水进水管，可不设不间断动力供应，但应设置报警装置。

排水泵应能自动启闭或现场手动启闭。多台水泵可并联交替运行，也可分段投入运行。

3.排水泵房

排水泵房应设在靠近集水池，通风良好的地下室或底层单独的房间内，以控制和减少对环境的污染。对卫生环境有特殊要求的生产厂房和公共建筑内，有安静和防振要求房间的邻近和下面不得设置排水泵房。当水泵设在建筑物内时，应有隔振防声措施。排水泵房的位置应使室内排水管道和水泵出水管尽量简洁，并考虑维修检测的方便。
