冲洗设备是便溺用卫生器具的配套设备，有冲洗水箱和冲洗阀两种。

1.冲洗水箱

按冲洗的水力原理冲洗水箱分为冲洗式、虹吸式两类，如图3-36所示；按起动方式分为手动式、自动式；按安装位置分为高水箱和低水箱。为了满足不同冲洗水量需求，目前又开发出节水60%的双挡冲洗水箱，如图3-37所示。水箱的开关分为两挡，可供两种冲洗水量分别用于冲洗粪便和尿液。按操作方式区分有杠杆式和按钮式、手拉式。

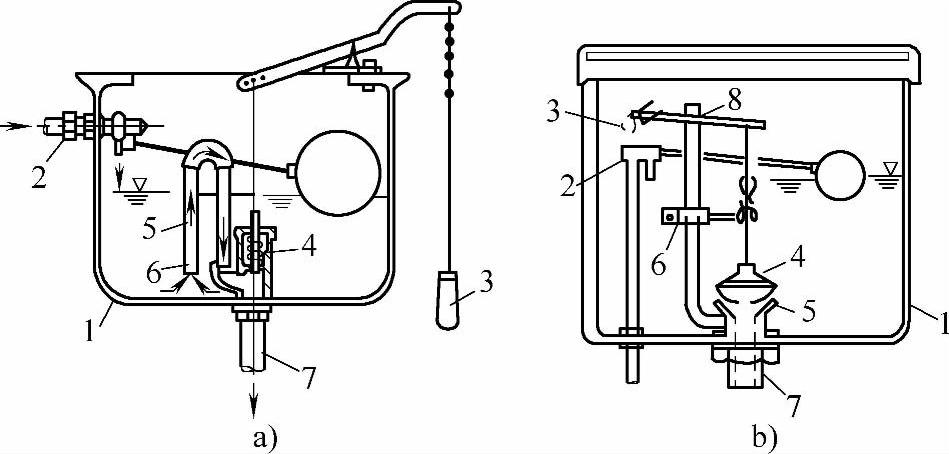

图3-36 手动冲洗水箱

a）虹吸冲洗水箱

1—水箱 2—浮球阀 3—拉链 4—弹簧阀 5—虹吸管 6—φ5小孔 7—冲洗管

b）水力冲洗水箱

1—水箱 2—浮球阀 3—扳手 4—橡胶球阀 5—阀座 6—导向装置 7—冲洗管 8—溢流管

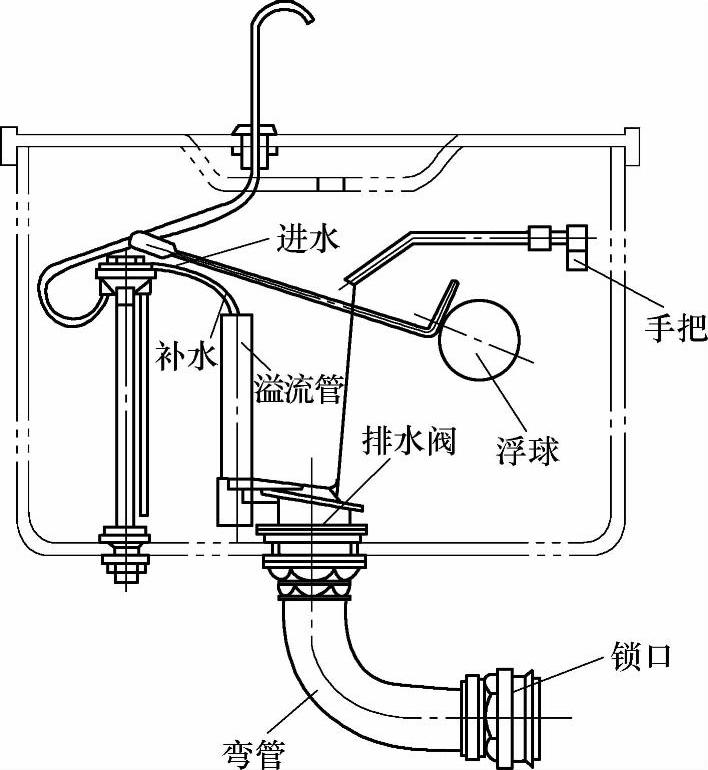

图3-37 双挡冲洗水箱(www.daowen.com)

公共厕所的大便槽、小便槽和成组的小便器常用自动冲洗水箱，如图3-38所示。它不需人工操作，依靠流入水箱的水量自动作用，当水箱内水位达到一定高度时，形成虹吸造成压差，使自动冲洗阀开

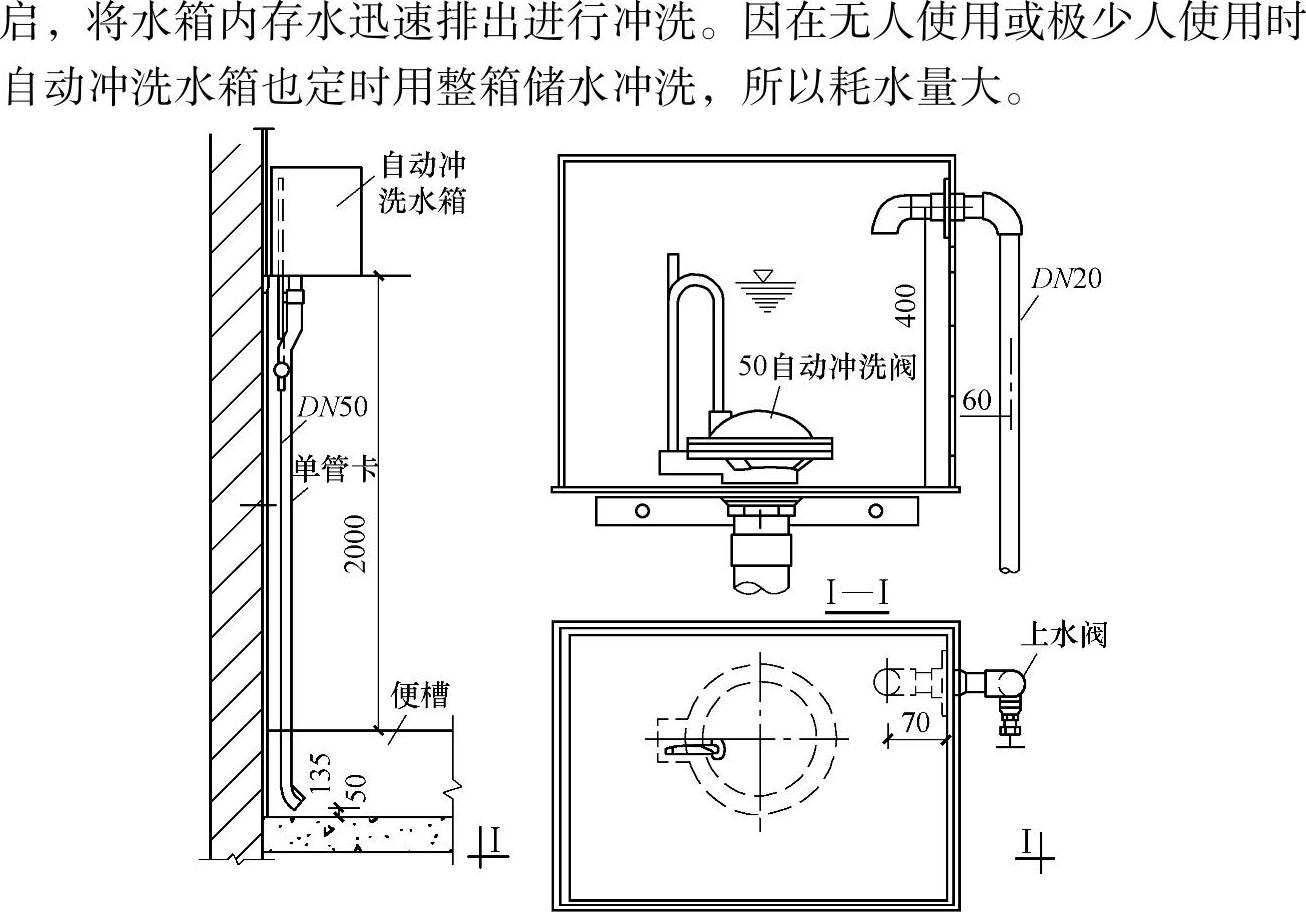

图3-38 自动冲洗水箱

光电数控冲洗水箱可根据使用人数自动冲洗，在便器或便槽的入口附近布置一道光线，有人进出时便遮挡光线，每中断光线2次电控装置记录下1次人数，当人数达到预定数目时，水箱即放水冲洗，人数达不到时延时20～30min自动冲洗1次，无人使用便器时则不放水，可节水50%～60%。

冲洗水箱的优点是具有足够冲洗一次所需的储水容量，水箱进水管管径小，所需出流水头小，即水箱浮球阀要求的流出水头仅20～30kPa，一般室内给水压力均易满足；冲洗水箱起空气隔断作用，不致引起回流污染。冲洗水箱的缺点是占地大，有噪声，进水浮球阀容易漏水，水箱及冲洗管外壁易产生凝结水，自动冲洗水箱浪费水量。

2.冲洗阀

冲洗阀为直接安装在大、小便器冲洗管上的另一种冲洗设备，如图3-39所示。体积小，外表洁净美观，不需水箱，使用便利。但构造复杂，容易阻塞损坏，要经常检修。多用在公共建筑、工厂及火车站厕所内。

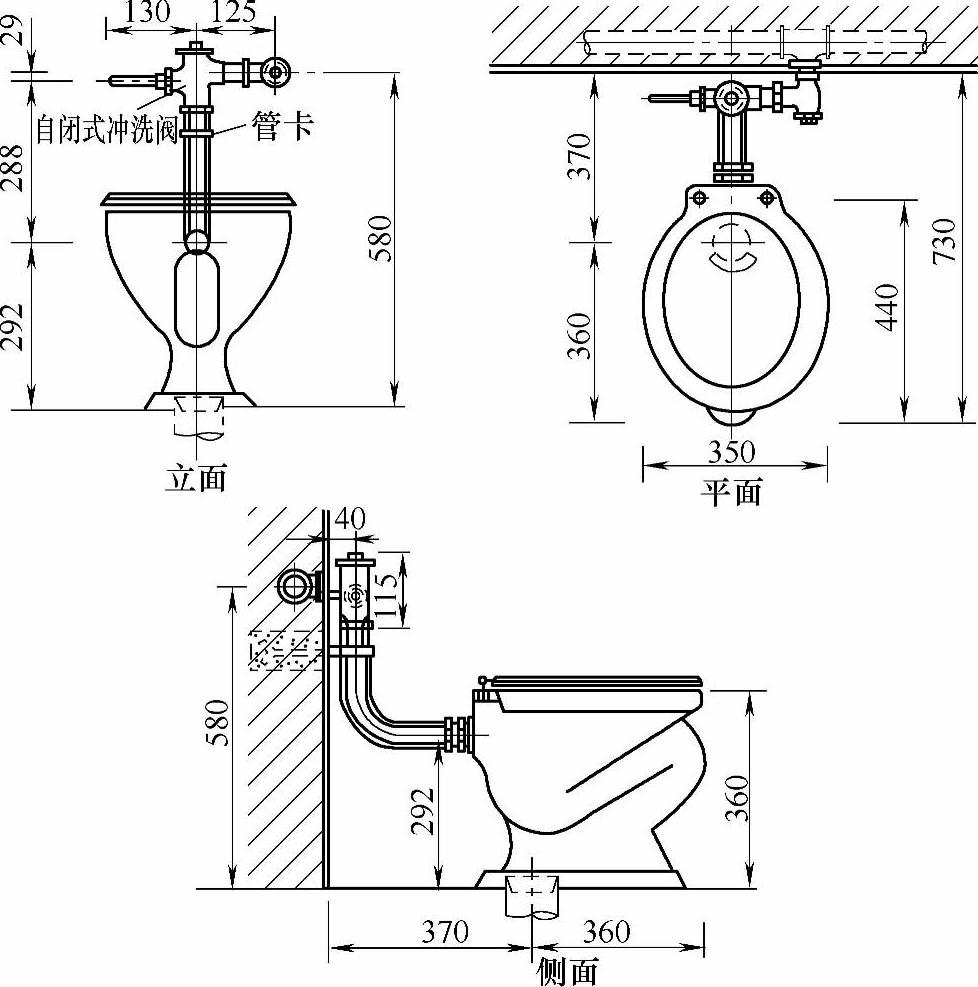

图3-39 自闭式冲洗阀坐式大便器安装图

延时自闭式冲洗阀具有冲洗时间、冲洗水量均可调整，节约用水，工作压力低，出流水头小且具有空气隔断措施等优点，现已被广泛使用。
