1.大便器
大便器用于接纳、排除粪便，同时防臭。按使用方式分有坐式大便器、蹲式大便器和大便槽。
（1）蹲式大便器 蹲式大便器按其形状分有盘式和斗式，按污水出口的位置分为前出口和后出口。使用蹲式大便器时可避免因与人体直接接触引起某些疾病的传染，所以多用于集体宿舍和公共建筑物中的公共厕所中。蹲式大便器本身不带存水弯，安装时另加存水弯。在地板上安装蹲式大便器，至少需设高为180mm的平台。蹲式大便器可单独或成组安装。蹲式大便器多采用高位水箱或延时自闭式冲洗阀冲洗。

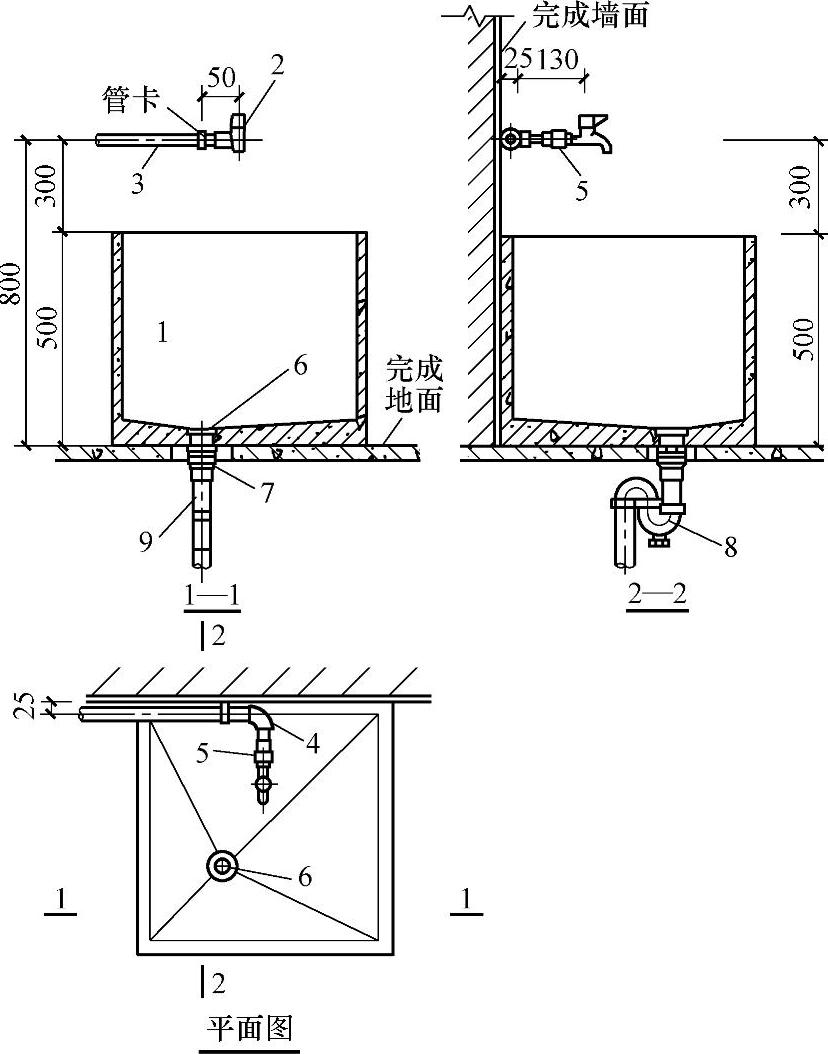

图3-27 落地式污水盆安装图
1—污水池 2—水龙头 3—冷水管 4—弯头 5—管接头 6—排水栓 7—转换接头 8—存水弯 9—排水管

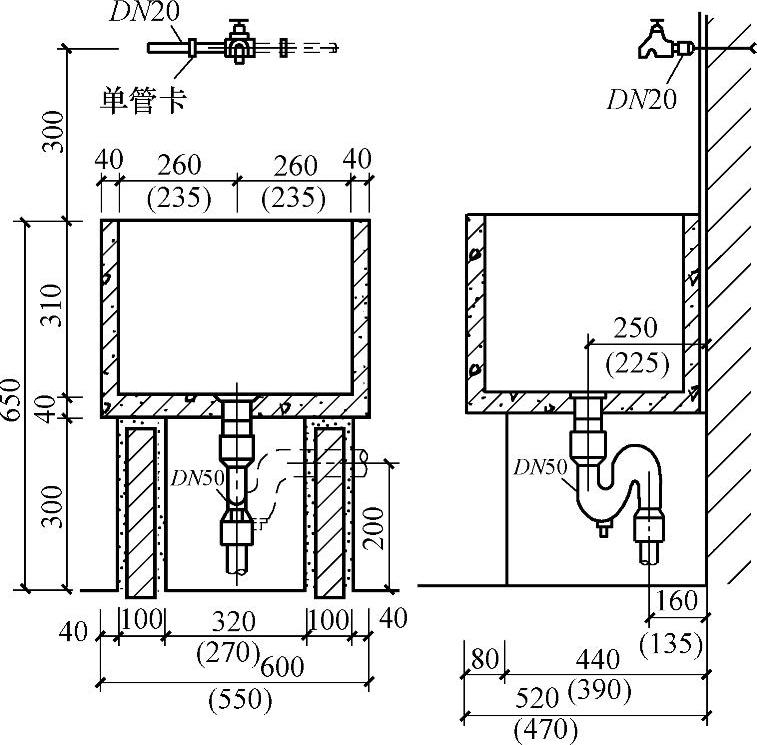

图3-28 架空式污水盆（池）安装图
图3-29所示是高位水箱蹲式大便器安装图，安装步骤与做法见相关书籍。

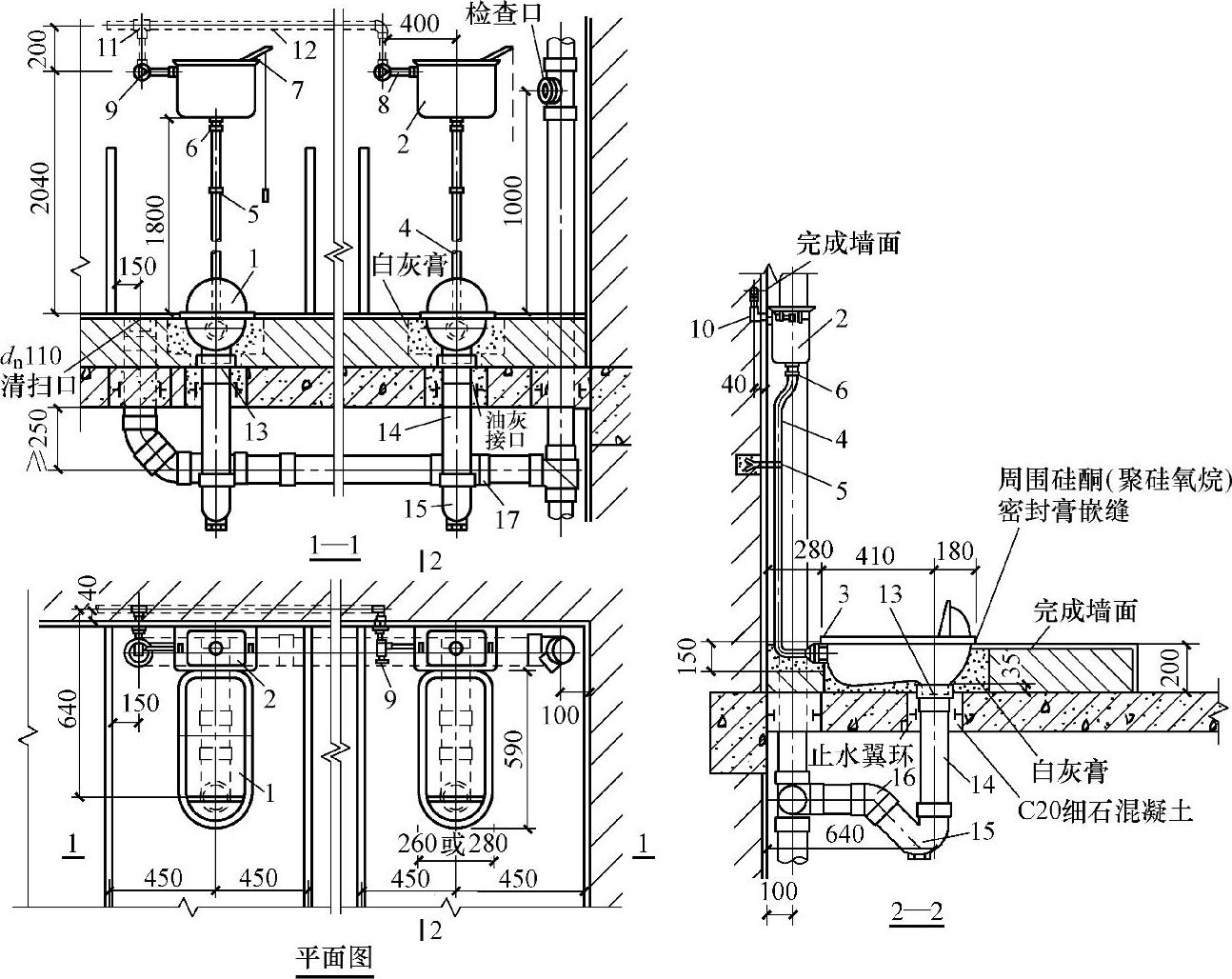

图3-29 高位水箱蹲式大便器安装图
1—蹲式大便器 2—高位水箱 3—橡胶弯 4—冲洗管 5—管卡 6—水箱配件 7—拉手 8—金属软管 9—角阀 10—弯头 11—三通 12—给水管 13—大便器接头 14—排水支管 15—P形存水弯 16—45°弯头 17—顺水三通
图3-30所示是自闭式冲洗阀式大便器安装图，安装步骤与做法见相关书籍。
（2）坐式大便器 坐式大便器按其构造形式分有盘形和漏斗形、整体式（便器本体与冲洗水箱组装在一起）和分体式（便器本体与冲洗水箱单独设置）；按其安装方式有落地式和悬挂式；按排水出口的位置分为下出口和后出口。坐式大便器多采用低水箱进行冲洗，按冲洗的水力原理有直接冲洗式和虹吸式两类，如图3-31所示。

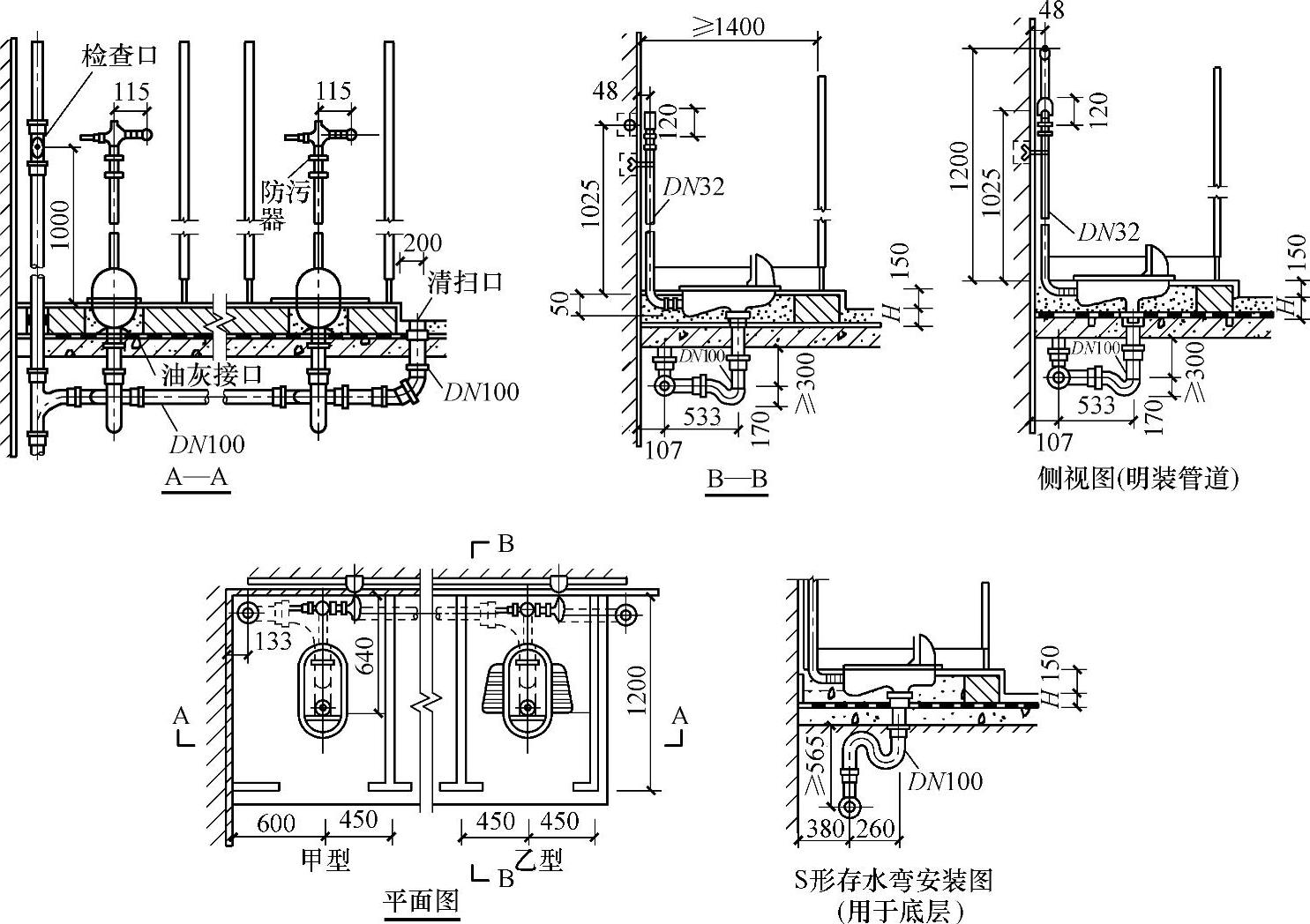

图3-30 自闭式冲洗阀式大便器安装图

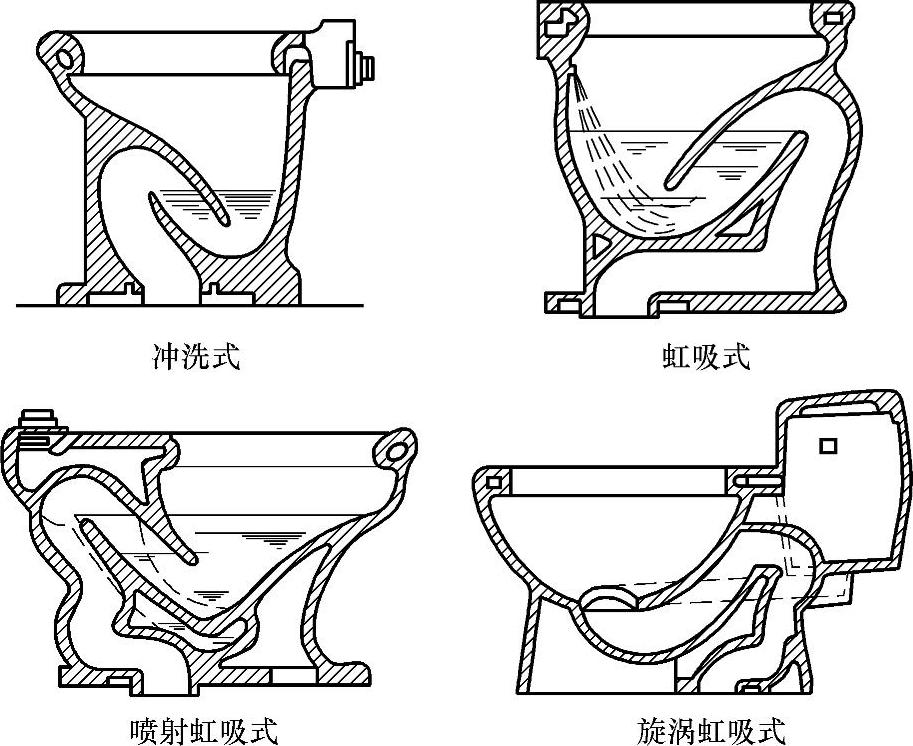

图3-31 坐式大便器
图3-32所示是分体式坐式大便器安装图，安装步骤与做法见相关书籍。
图3-33所示是连体式坐式大便器安装图，安装步骤与做法见相关书籍。
2.大便槽(www.daowen.com)
大便槽是可供多人同时使用的长条形沟槽。一般采用混凝土或钢筋混凝土浇筑，槽底有一定坡度，便槽用隔板分成若干蹲位。由于冲洗不及时，污物易附着在槽壁上，易散发臭味，但设备简单，造价低，常用于低标准的公共厕所，如学校、火车站、汽车站、游乐场等场所。大便槽采用集中自动冲洗水箱或红外线数控冲洗装置。
3.小便器
小便器设置在公共建筑男厕所内，收集和排除小便的便溺用卫生器具，多为陶瓷制品，按形状分有立式和挂式两类。立式小便器又称落地小便器，用于标准高的建筑。挂式小便器，又称小便斗，安装在墙壁上。近几年带有光电数控附属设施的光电数控小便器在公共场所使用较多。
图3-32 分体式坐式大便器安装图
1—坐便器 2—壁挂式低水箱 3—进水配件 4—水箱进水管 5—冲洗弯管 6—锁紧螺母 7—角阀 8—三通 9—弯头 10—冷水管 11—排水管
图3-33 连体式坐式大便器安装图
1—坐式大便器 2—低水箱 3—角型阀 4—进水配件 5—三通 6—弯头 7—给水管 8—排水管
图3-34所示是壁挂式小便器安装图，安装步骤与做法见相关书籍。

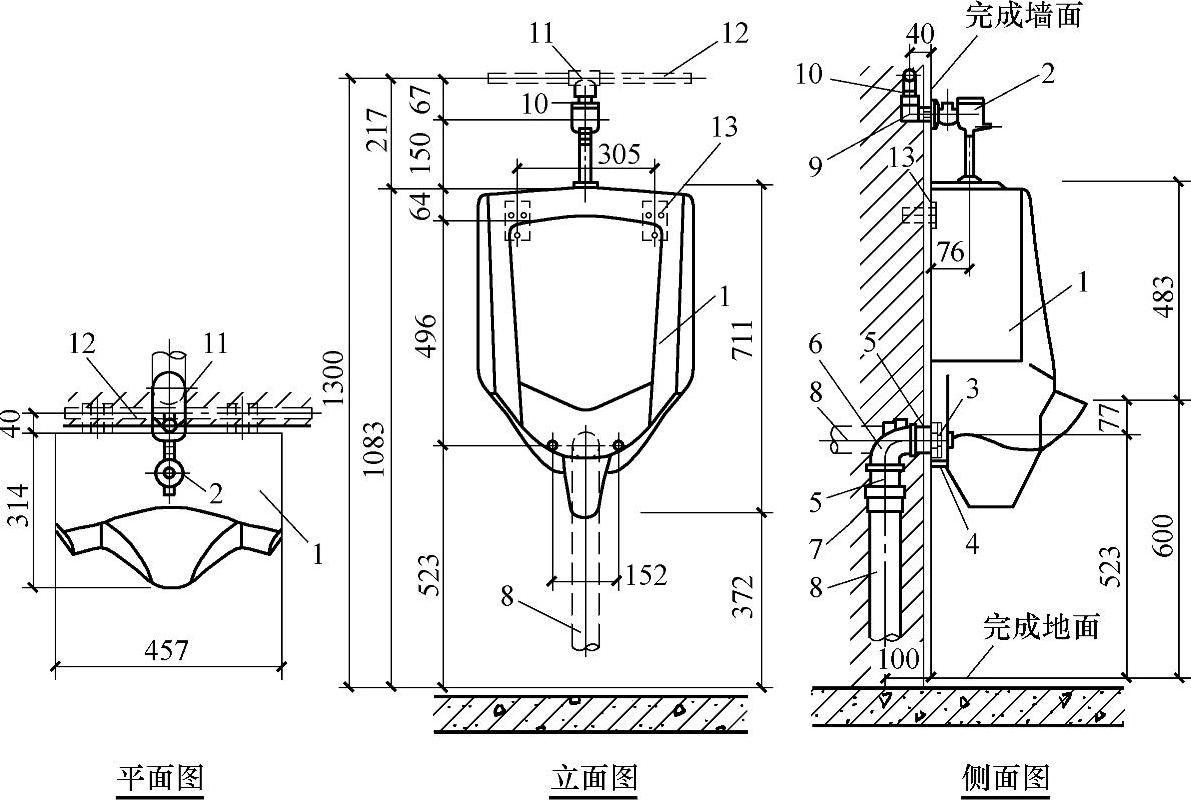

图3-34 自闭式冲洗阀壁挂式小便器安装图
1—壁挂式小便器 2—自闭式冲洗阀 3—橡胶止水环 4—排水法兰盘 5—短管 6—弯头 7—转换接头 8—排水管 9—弯头 10—给水管 11—三通 12—给水管 13—挂钩
图3-35是立式小便器安装图，安装步骤与做法见相关书籍。
4.小便槽
小便槽是可供多人同时使用的长条形沟槽，由长条形水槽、冲洗水管、排水地漏或存水弯等组成。采用混凝土结构，表面贴瓷砖，用于工业企业、公共建筑和集体宿舍的公共卫生间。
5.倒便器
又称便器冲洗器，供医院病房内倾倒粪便并冲洗便盆用的卫生器具。

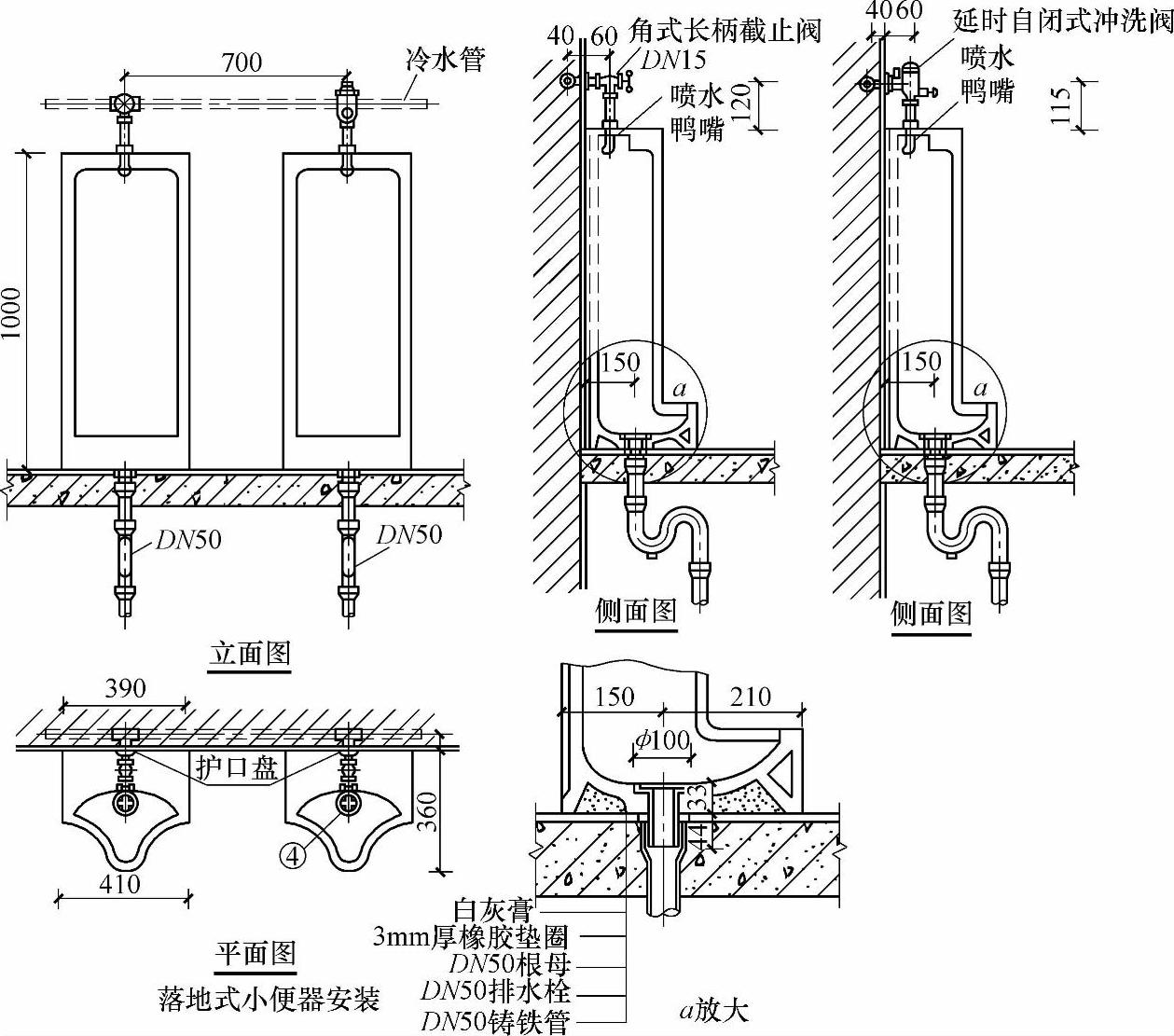

图3-35 立式小便器安装图
