沐浴用卫生器具及安装实例教程

1.浴盆

浴盆是供人们清洗全身用的洗浴卫生器具。设在住宅、宾馆、医院等卫生间及公共浴室内。多为陶瓷制品,也有搪瓷、玻璃钢、人造大理石等制品。按使用功能分有普通浴盆、坐浴盆与旋涡浴盆。按形状分有长方形、圆形、三角形和人体形,按有无裙边分有无裙边和有裙边。

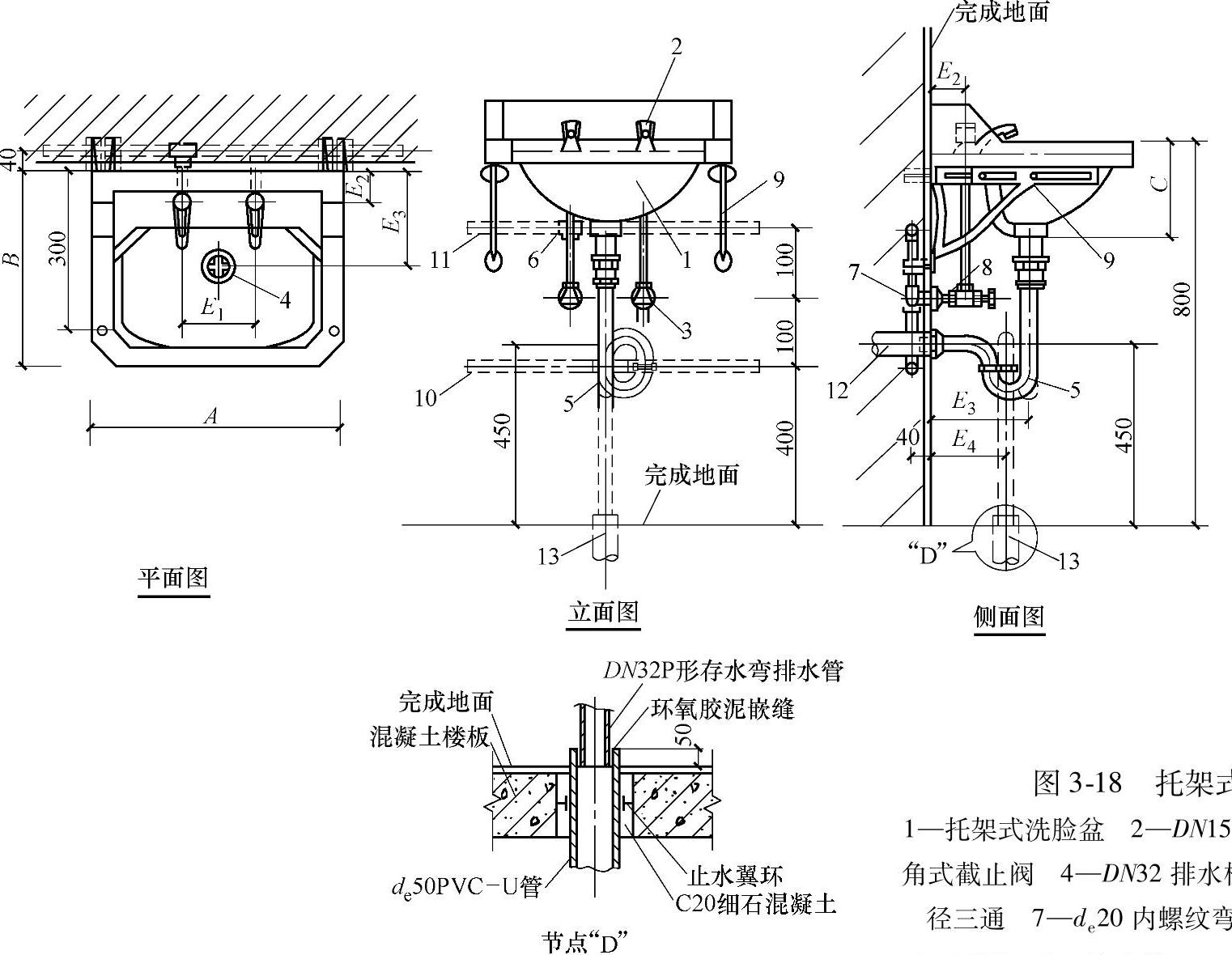

图3-18 托架式洗脸盆安装图

1—托架式洗脸盆 2—DN15陶瓷片密封龙头 3—DN15角式截止阀 4—DN32排水栓 5—DN32存水弯 6—异径二通 7—de20内螺纹弯头 8—DN15外螺纹弯头9—托架 10—冷水管 11—热水管 12—de40排水管 13—de50排水管

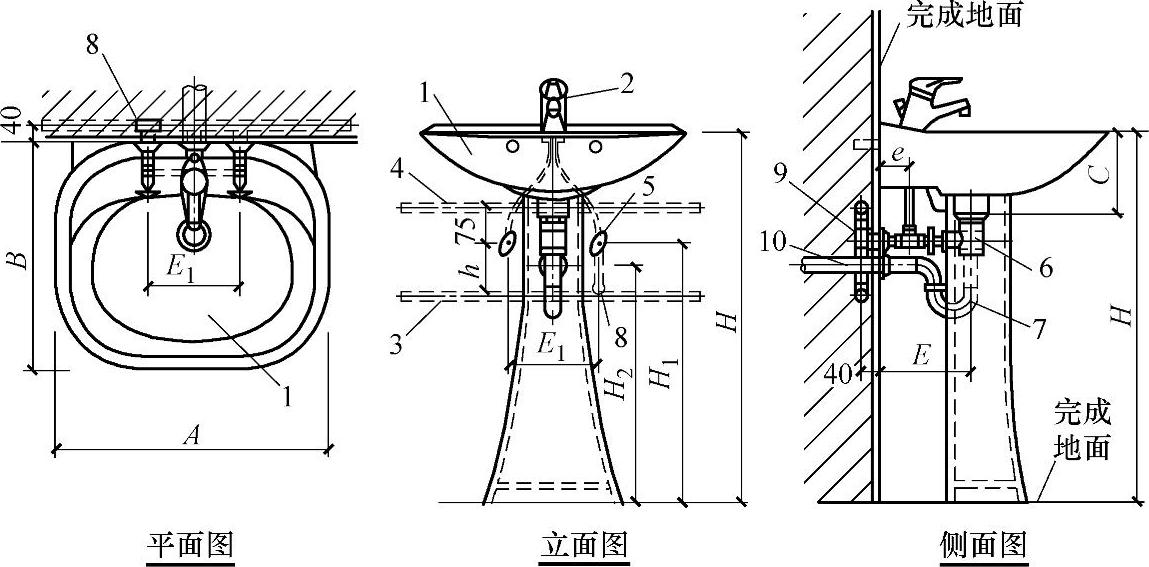

图3-19 立柱式洗脸盆安装图(图中未定尺寸,按所购器具及上、下水配件尺寸定)

1—立柱式洗脸盆 2—DN15单柄单孔龙头 3—冷水管 4—热水管 5—DN15角式截止阀 6—提拉排水装置 7—DN32存水弯 8—异径三通 9—de20内螺纹弯头 10—de40排水管

旋涡浴盆是一种装有水力按摩装置的浴盆,可以进行水力理疗,其附带的旋涡泵装在浴盆下面,使浴水不断经过洗浴者,进行水力循环。有的进口还附有夹带空气的装置,气水混合的水流不断接触人体,起按摩作用。水流方向与冲力可以调节,有加强血液循环、松弛肌肉、促进新陈代谢、迅速消除疲劳的功能。

图3-22所示为浴盆安装图,安装步骤与做法见相关书籍

2.淋浴器

淋浴器是一种由莲蓬头、出水管和控制阀组成,喷洒水流供人沐浴的卫生器具。与浴盆相比,具有占地小,造价低,耗水量少和清洁等优点,因此,被广泛地应用于住宅、旅馆、工业企业生活间、医院、学校、机关、体育馆等建筑的卫生间或公共浴室内,按供水方式分有单管式或双管式;按出水管的形式分有固定式和软管式;按控制阀分有手动式、脚踏式和自动式;按莲蓬头分有散流式、充气式和按摩式;按清洗范围分有普通淋浴器和半身淋浴器。


图3-20 台式洗脸盆安装图(图中未定尺寸,按所购器具及上、下水配件尺寸定)

1—台式洗脸盆 2—DN15单柄单孔龙头 3—冷水管 4—热水管 5—DN15角式截止阀 6—提拉排水装置 7—DN32存水弯 8—DN32罩盖 9—异径三通 10—de20内螺纹弯头 11—de40排水管 12—de50排水管

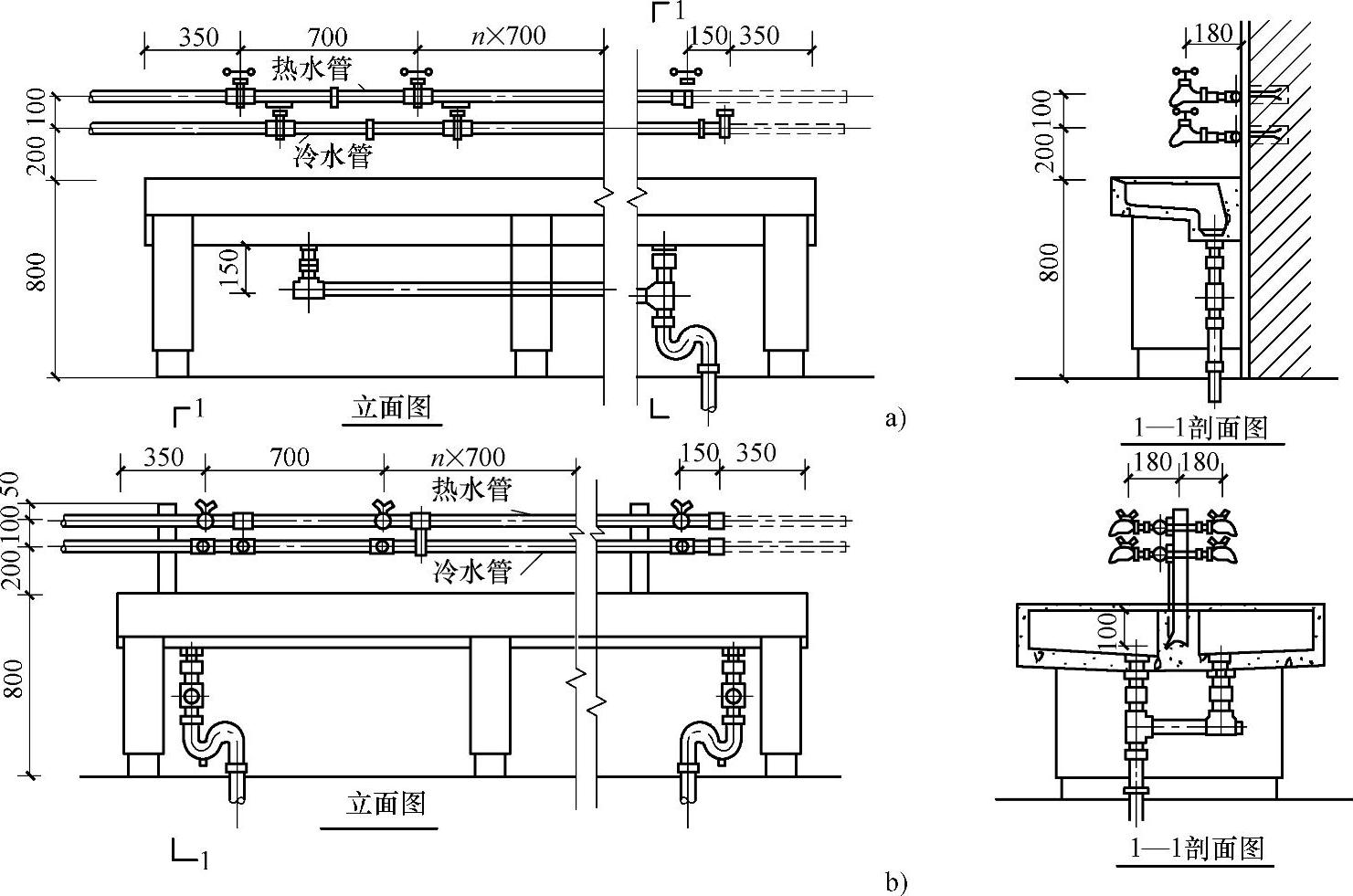

图3-21 盥洗槽

a)单面盥洗槽 b)双面盥洗槽

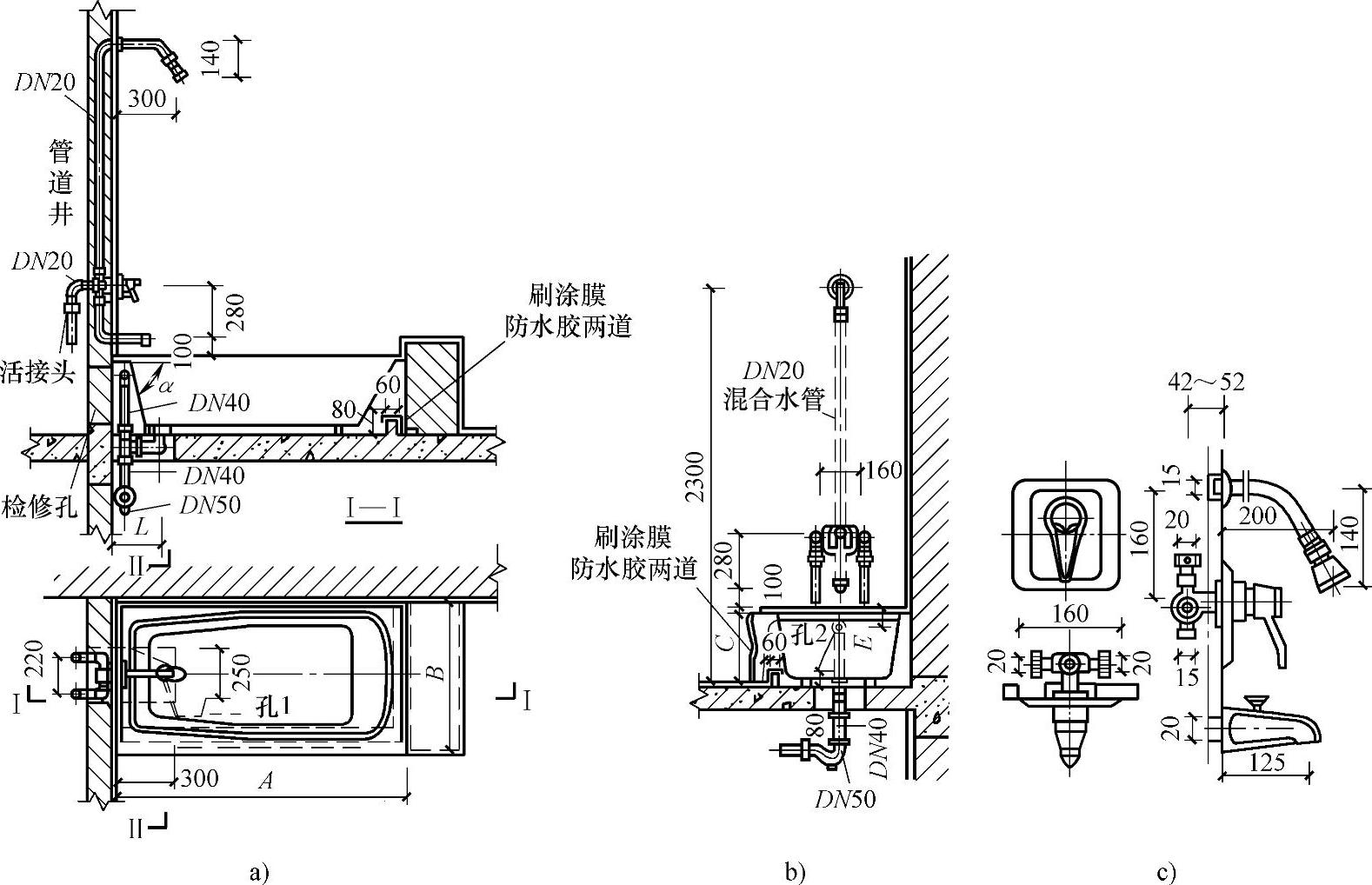

图3-22 浴盆安装图(图中未定尺寸,按所购器具及上、下水配件尺寸定)

a)平面图 b)Ⅱ—Ⅱ c)浴盆单把暗装水嘴

淋浴器有成套供应的成品和现场用管件组装两类,淋浴器的冷、热水管,有明装和暗装两种,为安装、维修方便,多采用明装。图3-23所示是沐浴器安装图,一般按画线配管、安装管节及冷热水阀门、安装混合管及喷头、固定管卡顺序安装。

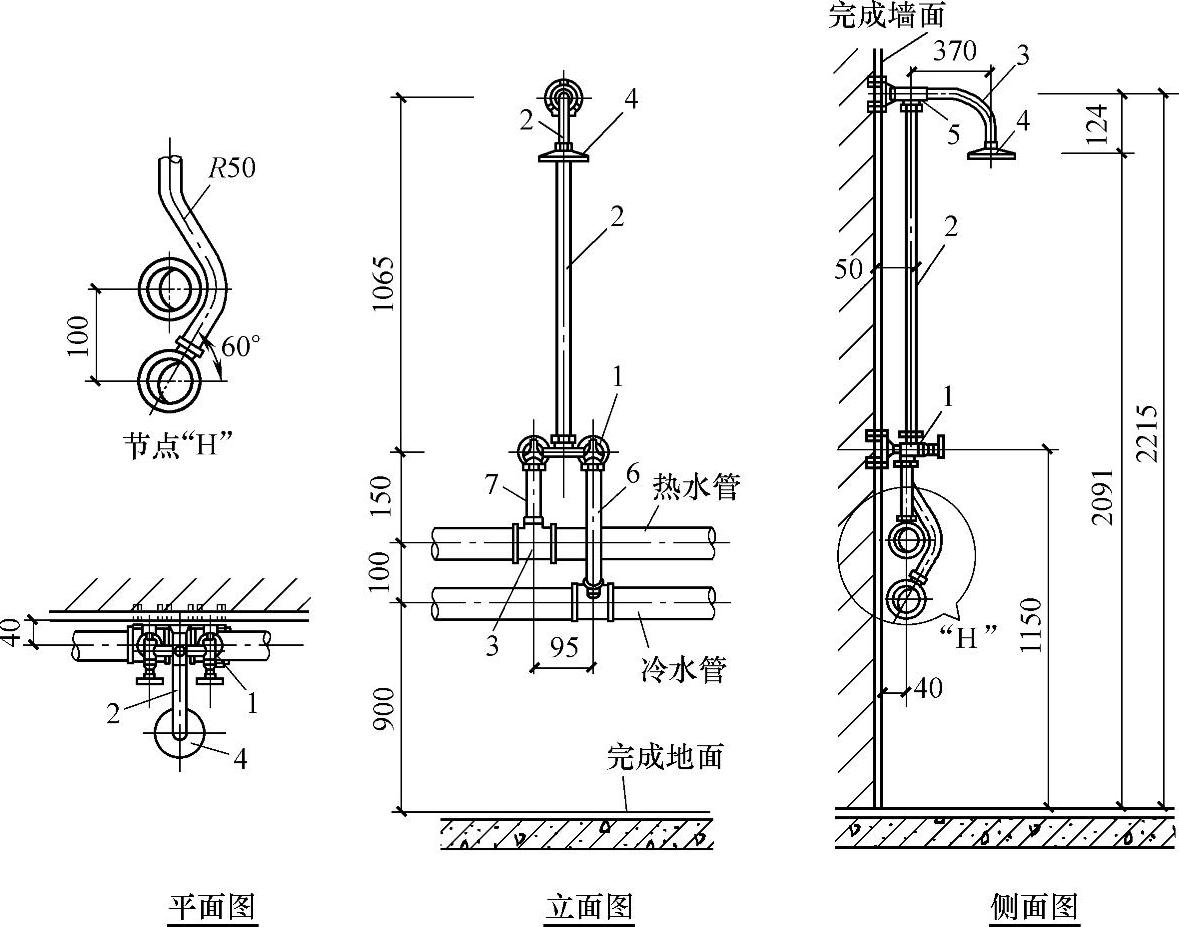

图3-23 双柄淋浴龙头成品淋浴器安装图

1—双柄淋浴龙头 2—混合水管 3—异径三通 4—莲蓬头 5—三通固定座 6—冷水管 7—热水管

3.净身盆

净身盆是一种由坐便器、喷头和冷热水混合阀等组成的卫生器具。可供便溺后清洗下身用,更适合妇女和痔疮患者使用,常设在设备完善的旅馆客房、住宅、女职工较多的工业企业及妇产科医院等建筑卫生间内。净身盆的尺寸与大便器基本相同,有立式和墙挂式两种。

图3-24所示是净身盆安装图,安装步骤与做法见相关书籍。

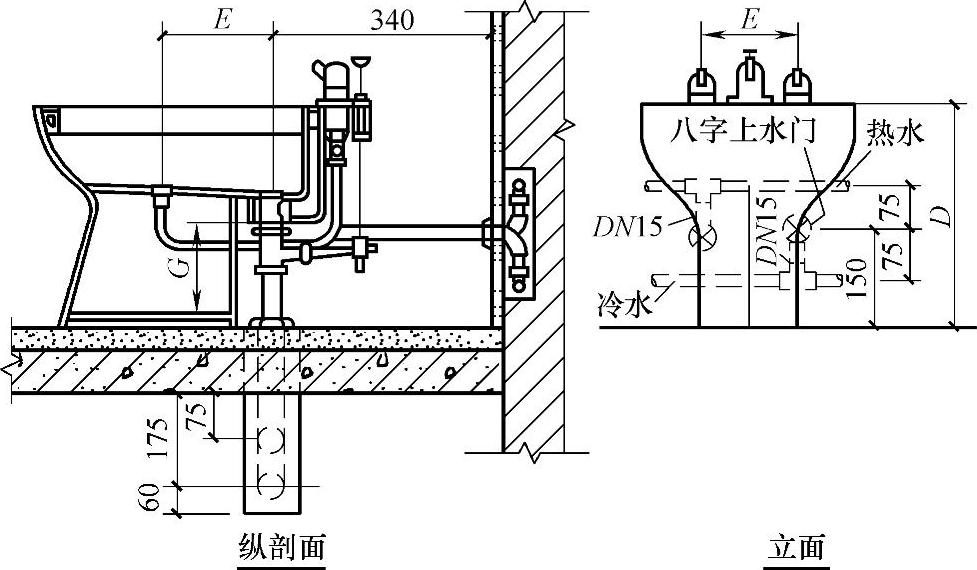

图3-24 净身盆安装图
