1.检查口

装在排水立管上，用于清通排水立管的附件。隔一层设置一个检查口，其间距不大于10m，但在最底层和有卫生器具的最高层必须设置。检查口中心距操作地面一般为1m，并应高于该层卫生器具上边缘0.15m。

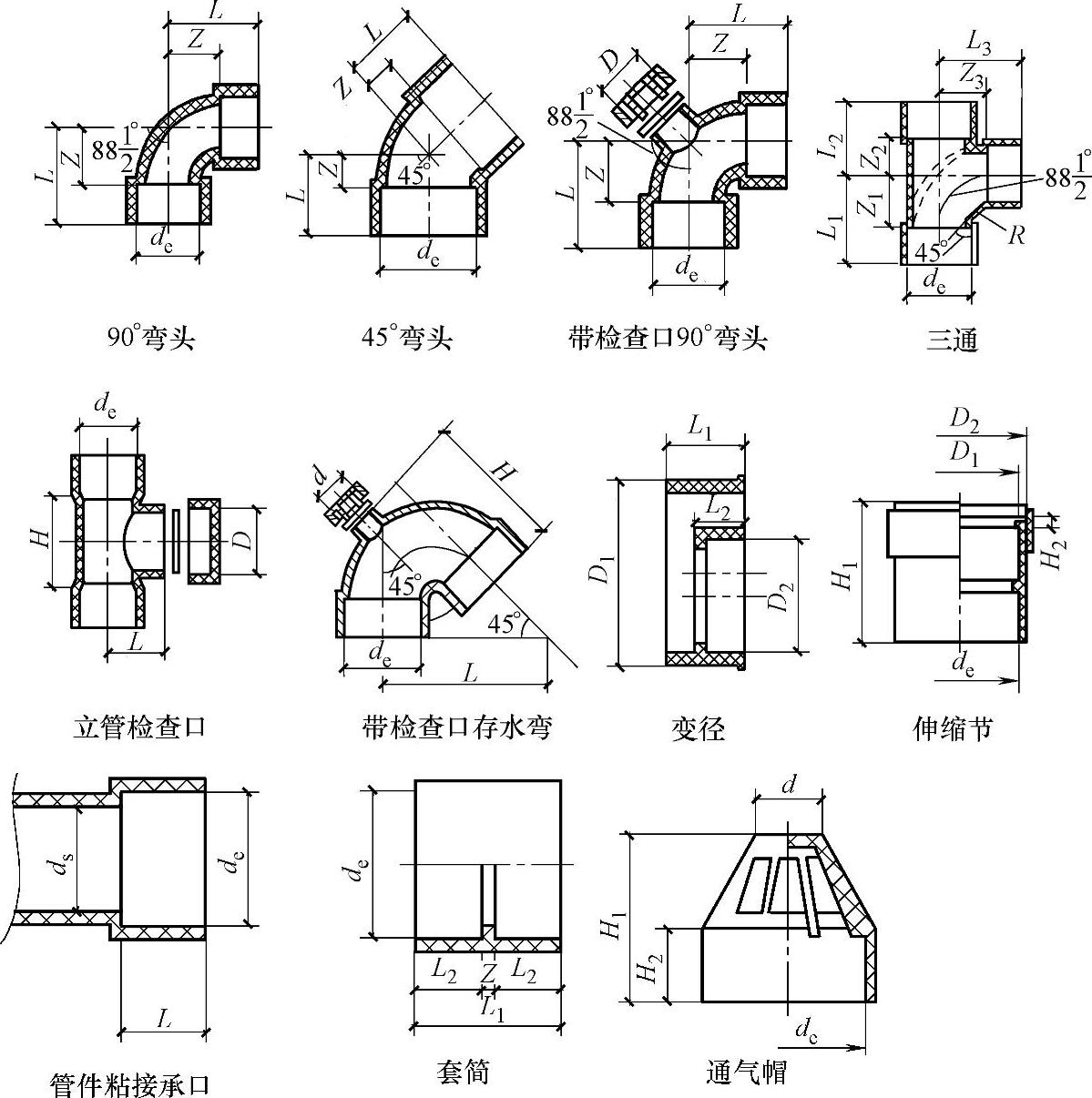

图3-5 常用塑料排水管件

2.清扫口

装在排水横管上，用于清扫排水横管的附件。清扫口设置在楼板或地坪上且与地面相平。也可用带清扫口的弯头配件或在排水管起点设置堵头代替清扫口。污水管起点的清扫口与管道相垂直的墙面距离不得小于0.20m；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于0.40m。污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。

3.存水弯

存水弯是在卫生器具排水管上或卫生器具内部设置的有一定高度的水柱（一般为50～100mm），防止排水管道系统中的气体窜入室内的附件。存水弯内一定高度的水柱称为水封。由于使用范围较广，为适用于各种卫生器具和排水管道的连接，其种类较多，一般有以下几种形式：

（1）S形存水弯（如图3-6a所示） 具有小型、污水不宜停留，冲洗排水时易引起虹吸，破坏水封等特点。适用于排水横管距卫生器具出水口较远，器具排水管与排水横管垂直连接的场所。

（2）P形存水弯（如图3-6b所示） 具有小型、污水不宜停留等特点。适用于排水横管距卫生器具出水口位置较近的场所。

（3）U形存水弯（如图3-6c所示） 设在水平横支管上，为防止污物沉积，一般在U形存水弯两侧设置清扫口。

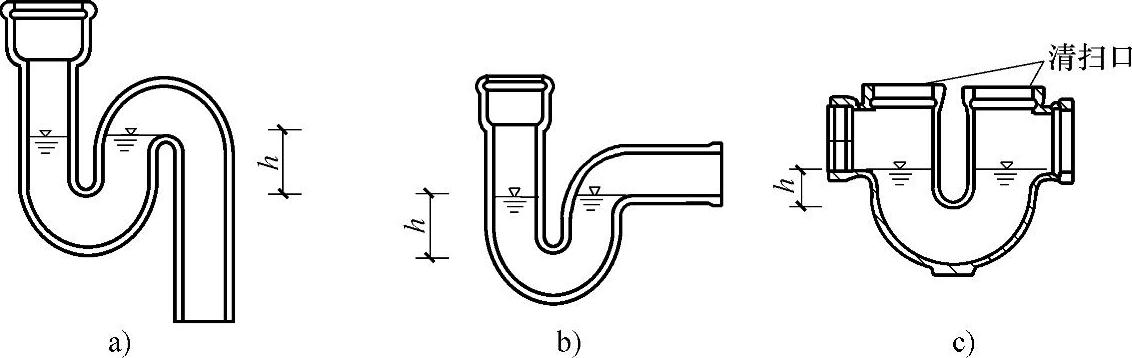

图3-6 存水弯

a）S形 b）P形 c）U形

（4）瓶式存水弯 存水弯本身由管体组成，但排水管不连续，其特点是易于清通，外形较美观，一般用于洗脸盆或洗涤盆等卫生器具的排出管上。

（5）补气存水弯（如图3-7所示） 卫生器具大量排水时形成虹吸，当排水过程快结束时，向存水弯出水端补气，防止惯性虹吸过多吸走存水弯内的水，保证水封的高度。其中，图a为外置内补气，图b为内置内补气，图c为外补气。(www.daowen.com)

（6）存水盒 适用场所与S形存水弯相同，安装较灵活，便于清掏。

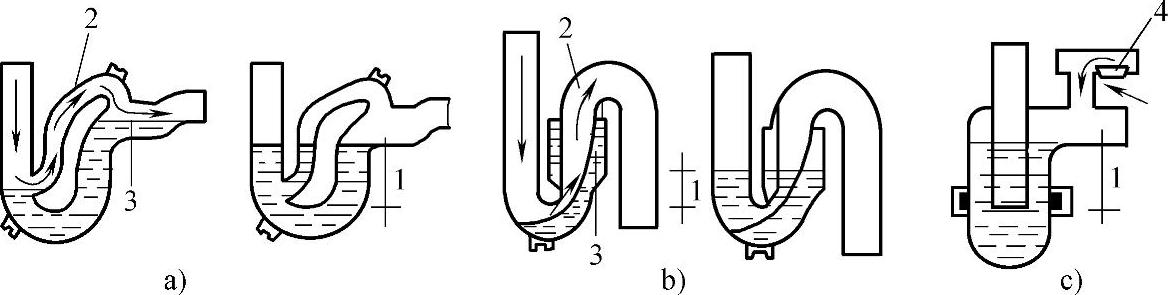

图3-7 几种新型的补气存水弯

a）Grevak存水弯 b）Mcalpine存水弯 c）阀式存水弯

1—水封 2—补气管 3—滞水室 4—阀口

存水弯亦可两个卫生器具合用一个，或多个卫生器具共用一个。污水盆、洗涤盆、洗脸盆和小便器的存水弯，应设清扫装置（如丝堵、活盖、拆卸接口等）。若支管长度小于25m且无弯管时，可不设检查口、清扫口。设置在同一房间内的成组洗脸盆，其数量不超过6个时，可共用一个管径为50mm的存水弯。医院建筑内门诊、病房、医疗部门等处的卫生器具不得共用存水弯。

4.地漏

地漏是一种内有水封，用来排放地面水的特殊排水装置，一般设置在经常有水溅落的卫生器具附近地面（如浴盆、洗脸盆、小便器、洗涤盆等）、地面有水需要排除的场所（如淋浴间、水泵房）或地面需要清洗的场所（如食堂、餐厅），住宅还可用作洗衣机排水口。

地漏按其构造有扣碗式、多通道式、双篦杯式、防倒流式、密闭式、无水式、防冻式、侧墙式、洗衣机专用地漏等多种形式，如图3-8所示。

为防止排水系统中气体经地漏进入室内，地漏的水封深度不得小于50mm，地漏的篦子应低于地面5～10mm。选用何种类型地漏，应根据卫生器具种类、布置、建筑构造及排水横管布置情况确定。卫生标准要求高或非经常使用地漏排水的场所，应设置密闭地漏。食堂、厨房、公共浴室等排水宜设置网板式地漏。卫生间内设有洗脸盆、浴盆（淋浴盆）且地面需排水时，宜设置多通道地漏。

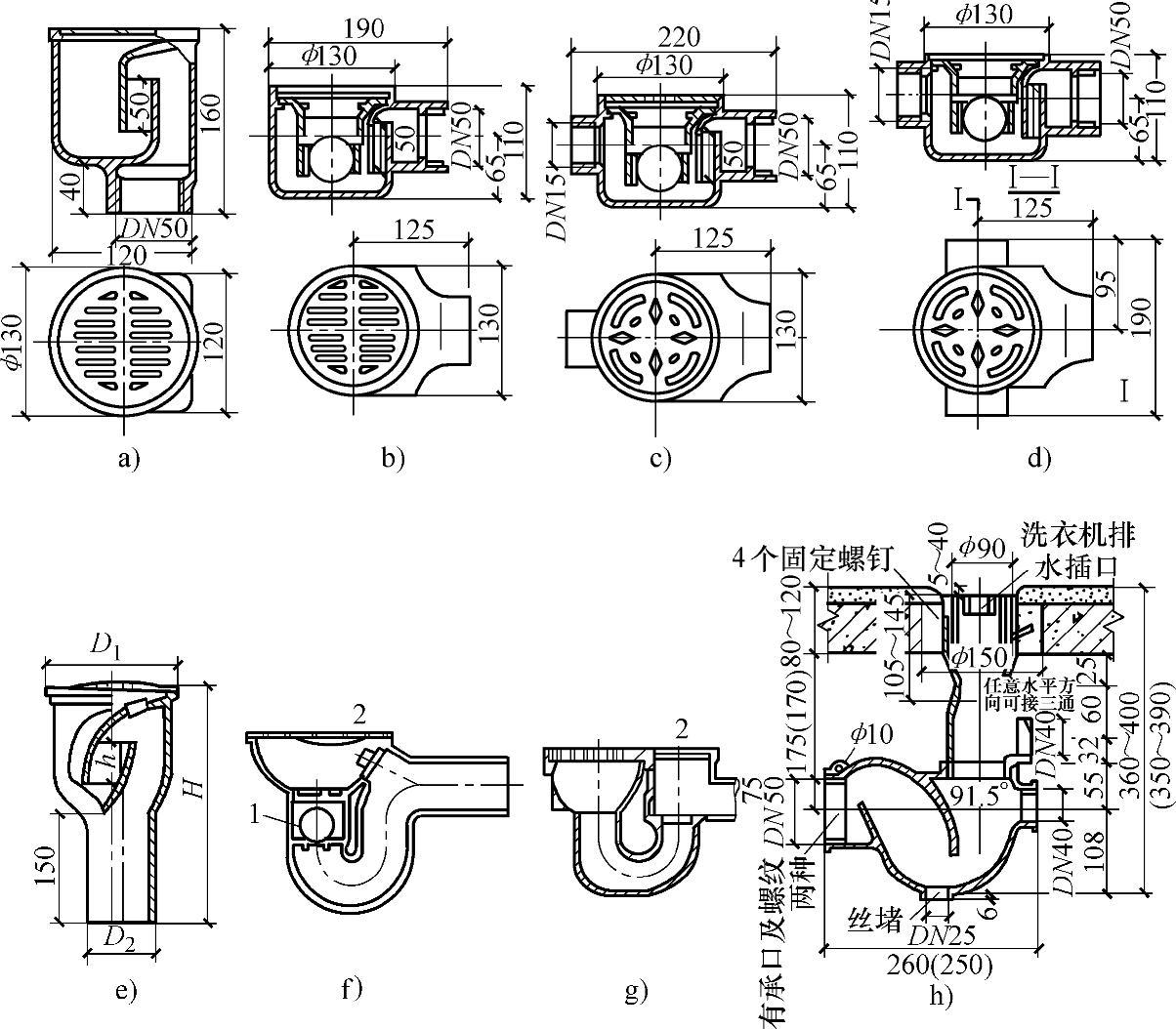

图3-8 地漏

a）垂直单项出口地漏 b）单通道地漏 c）双通道地漏 d）三通道地漏 e）高水封地漏 f）防倒流地漏 g）可清通地漏 h）多功能地漏

1—浮球 2—清扫口
