1.喷头的布置
喷头的布置形式有正方形、长方形、菱形。具体采用何种形式应根据建筑平面和构造确定。
喷头的布置间距和位置原则上应满足房间的任何部位发生火灾时均能有一定强度的喷水保护。对喷头布置成正方形、长方形、菱形情况下的喷头布置间距,可根据喷头喷水强度、喷头的流量系数和工作压力确定。
喷头一般布置于屋内顶板下、吊顶下或斜屋顶下,安装时应考虑与屋内大梁、顶板、边墙有一定的合理距离。
2.管网的布置
管网的布置形式有侧边式和中央式,具体如图2-26所示。

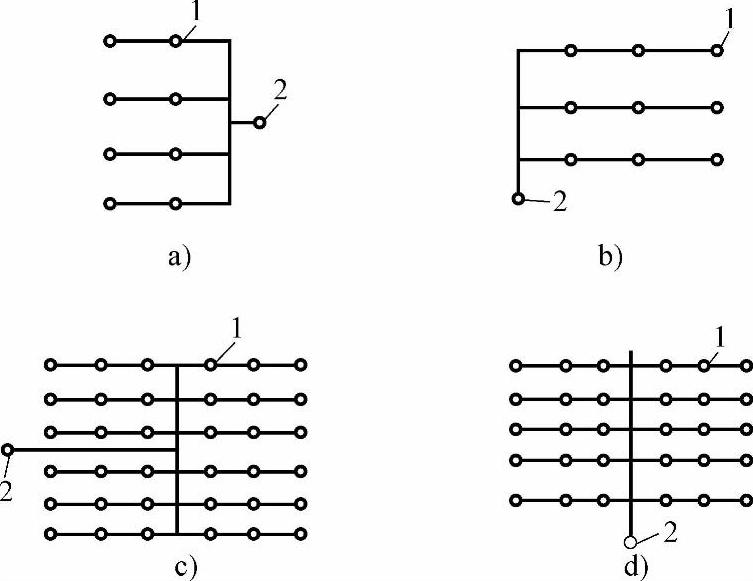

图2-26 管网布置形式
a)侧边中心方式 b)侧边末端方式 c)中央中心方式 d)中央末端方式
1—喷头 2—立管
相对干管而言,支管上喷头应尽量对称布置。
一般情况轻危险级和中危险级及仓库危险级系统每根支管上设置的喷头≤8个,严重危险级系统每根支管上设置的喷头≤6个。
3.报警阀的布置
报警阀应设在距地面高度宜为1.2m,且没有冰冻危险,易于排水,管理维修方便及明显的地点。每个报警阀组供水的最高与最低喷头,其高程差不宜大于50m。一个报警阀所控制的喷头数应符合相关规定。(www.daowen.com)
4.水力警铃的布置
水力警铃应设在有人值班的地点附近;与报警阀连接的管道,其管径为20mm,总长度不宜大于20m。
5.末端试水装置
每个报警阀组控制的最不利点喷头处,应设末端试水装置。末端试水装置应由试水阀、压力表以及试水接头组成。其他防火分区、楼层的最不利点喷头处,均应设置直径为25mm的试水阀,以便必要时连接末端试水装置。
6.水泵设置
系统应设独立的供水泵,并应按一运一备或二运一备比例设置;水泵应采用自灌式吸水方式,每组供水泵的吸水管不应少于2根;报警阀入口前设置环状管道系统,每组供水泵的出水管不应少于2根;供水泵的吸水管应设控制阀;出水管应设控制阀、止回阀、压力表和直径不小于65mm的试水阀。必要时,应采取控制供水泵出口压力的措施。
7.水箱的设置
采用临时高压给水系统的自动喷水灭火系统,应设高位消防水箱。
建筑高度不超过24m,并按轻危险级或中危险级场所设置湿式系统、干式系统或预作用系统时,如设置高位消防水箱确有困难,应采用5L/s流量的气压给水设备供给10min初期用水量。
消防水箱的出水管,应符合下列规定:应设止回阀,并应与报警阀入口前管道连接;轻危险级、中危险级场所的系统,管径不应小于80mm,严重危险级和仓库危险级不应小于100mm。
8.水泵接合器的设置
系统应设水泵接合器,每个水泵接合器的流量宜按10~15L/s计算。
