1.系统类型

开式系统主要可分为三种形式：雨淋系统、水幕系统和水喷雾系统。

（1）雨淋喷水灭火系统 雨淋喷水灭火系统由开式喷头、管道系统、雨淋阀、火灾探测器、报警控制装置、控制组件和供水设备等组成，如图2-23所示。

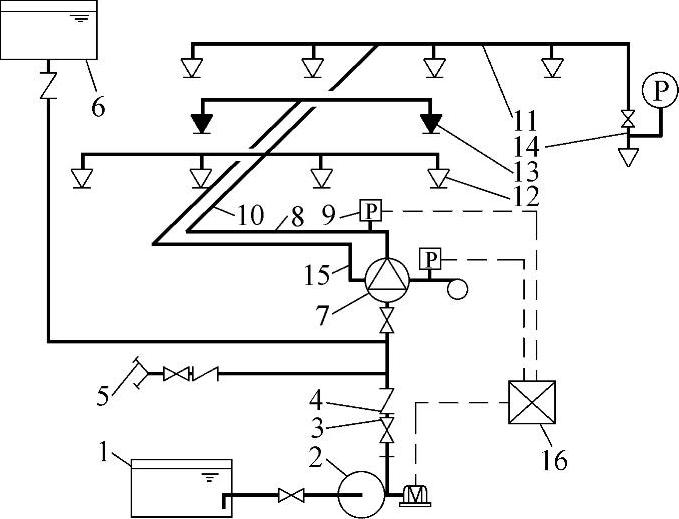

图2-23 传动管起动雨淋喷水灭火系统

1—水池 2—水泵 3—闸阀 4—单向阀 5—水泵接合器 6—消防水箱 7—雨淋报警阀组 8—配水干管 9—压力开关 10—配水管 11—配水支管 12—开式洒水喷头 13—闭式喷头 14—末端试水装置 15—传动管 16—报警控制器

雨淋喷水灭火系统出水迅速，喷水量大，覆盖面积大，其降温和灭火效率显著。但系统的喷头全部为开式，起动完全由控制系统操纵，因而自动控制系统的可靠性要求高。适用于控制来势凶猛、蔓延快的火灾。

（2）水幕系统 水幕系统不直接扑灭火灾，而是阻挡火焰热气流和热辐射向邻近保护区扩散，起到防火分隔作用。

水幕系统的工作原理与雨淋自动喷水灭火系统基本相同，只是喷头出水的状态不同及作用不同。按水幕系统灭火的不同作用，可将该系统分为冷却型、局部阻火型及防火水幕带三种类型。冷却型水幕主要以冷却作用为主，增强建（构）筑物的耐火性能，以防火灾扩展。如某些不宜采用防火门、防火窗而用简易防火分隔物代替的部位，其上部设置的水幕即为此类。局部阻火型水幕设置于建筑物中一些面积较小（＜3m²）的孔洞、开口处。防火水幕带一般用在需要而无法装置防火分隔物的部位，如展览楼的展览厅，剧院的舞台等，防火水幕可起到分隔及防止火灾进一步扩大的作用。

（3）水喷雾灭火系统 该系统用喷雾喷头把水粉碎成细小的水雾滴之后喷射到正在燃烧的物质表面，通过表面冷却、窒息以及乳化、稀释的同时作用实现灭火。由于水喷雾具有多种灭火机理，使其具有适用范围广的优点，不仅可以提高扑灭固体火灾的灭火效率，同时由于水雾具有不会造成液体火飞溅、电气绝缘性好的特点，在扑灭可燃液体火灾、电气火灾中均得到了广泛的应用，如飞机发动机试验台、各类电气设备、石油加工场所等。

2.开式自动喷水灭火系统主要组件

（1）开式喷头 开式喷头主要用于水幕系统和雨淋喷水灭火系统。开式喷头与闭式喷头的区别仅在于缺少由热敏感元件组成的释放机构，喷口呈常开状态，主要分为开启式洒水喷头、水幕喷头和喷雾喷头，如图2-24所示。

（2）雨淋阀 雨淋阀主要用于雨淋系统、预作用喷水灭火系统、水幕系统和水喷雾灭火系统。它是靠水压力控制阀的开启和关闭，图2-25所示为隔膜型雨淋阀。(www.daowen.com)

图2-24 开式喷头构造示意图

阀体内部分成A、B、C三室，A室接于供水管上，B室接雨淋配水管，C室与传动管网相连。平时A、B、C三室均充满水。而由于C室通过一个直径为3mm的小孔阀与供水管相通，使A、C两室的水具有相同的压力。B室内的水具有静压力，其静压力是由雨淋管网的水平管道与雨淋阀之间的高差造成。位于C室的大圆盘隔膜的面积是位于A室小圆盘面积的两倍以上，因此处于相同水压力下，雨淋阀处于关闭状态。当发生火灾时，火灾探测控制设备将自动使C室中的水流出，水压释放，C室内大圆盘上的压力骤降，大圆盘上、下两侧形成大的压力差，雨淋阀在供水管的水压推动下自动开启，向雨淋管网供水灭火。

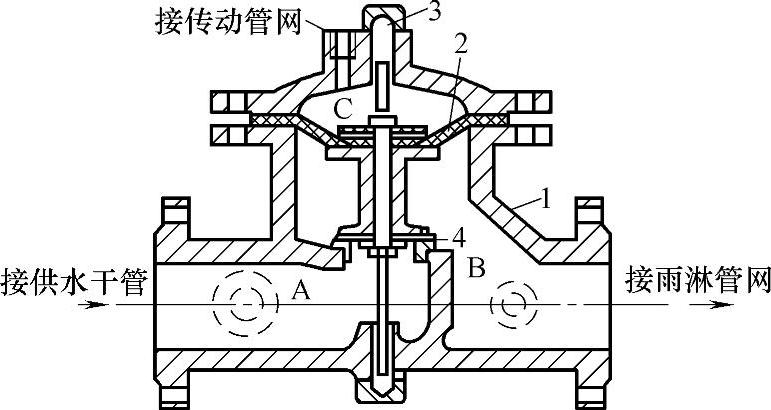

图2-25 隔膜型雨淋阀

1—阀体 2—大圆盘橡胶隔膜 3—工作塞 4—小圆盘橡胶隔膜

（3）火灾探测传动控制系统 火灾探测传动控制系统主要有以下四种：

1）带易熔锁封钢索绳控制的传动装置。

2）带闭式喷头控制的充水或充气式传动管装置。

3）电动传动管装置。

4）手动旋塞传动控制装置。
