1.室内消火栓安装

室内消火栓施工安装应符合以下要求：

1）室内消火栓的型号、规格应符合设计要求。

2）室内消火栓的栓口离地面（或地板面）的高度宜为1.10m，室内消火栓的栓口出水方向，宜向下或与设置消火栓的墙面相垂直。阀门中心距地面1.2m，允许偏差20mm，阀门距箱侧面140mm，距箱后表面100mm，允许偏差5mm。

3）室内消火栓宜设在墙壁的壁联龛内，并设有玻璃门进行保护。若采用消火栓箱时，消火栓箱的凸出部位，不应影响安全疏散。消火栓箱体要符合设计要求（其材质有木、铁和铝合金等）。

4）消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开后应灵活。

5）箱体配件安装应在交工前进行。消防水龙带应折好放在挂架上，盘紧放在箱内；消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用14号钢丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道钢丝。设有电控按钮时，应注意与电器专业配合施工。

6）起动消防水泵的按钮应设在消火栓箱内或设在消火栓的墙壁的壁龛内。

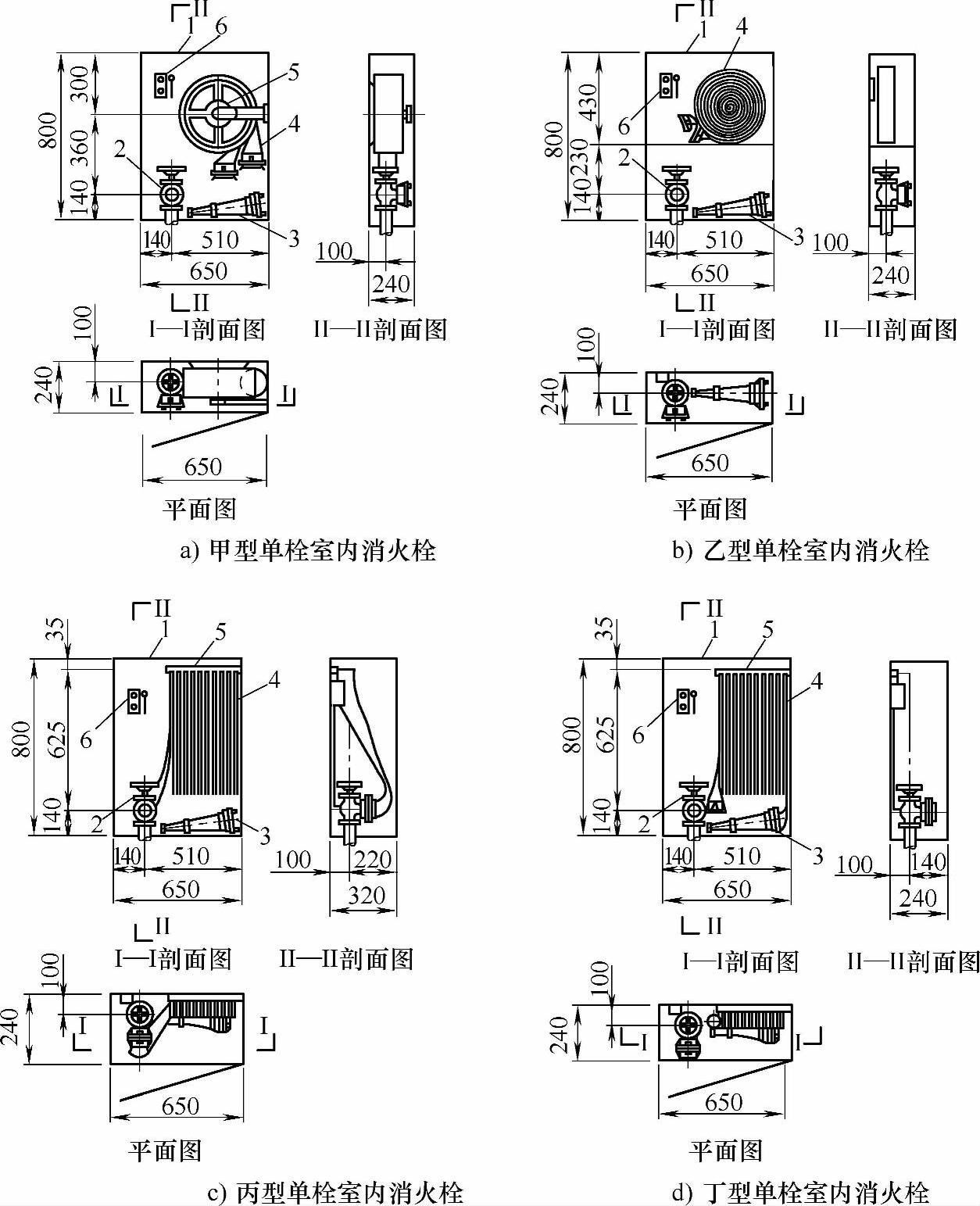

图2-13为单栓室内消火栓安装图。

2.水泵接合器安装

1）水泵接合器的组装，应按接口、本体及连接管、止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的安装方向应保证消防车能将水通过水泵接合器送往室内消防给水管网。

2）水泵接合器应安设在消防车便于接近的人行道或非机动车行驶的地方。(www.daowen.com)

3）地下消防水泵接合器井的铸铁井盖上应铸有“消防水泵接合器”的标志，并在附近建筑物墙上标有指示其位置的标志。

图2-13 单栓室内消火栓安装图

1—消火栓箱 2—SN65消火栓 3—QZ19/φ19水枪 4—25m水龙带 5—水龙带接口 6—挂架

4）当接合器安装在最高地下水位线以上时，井壁可采用M5水泥砂浆砌筑。阀门井内活动部件应有防止锈蚀的措施，应有排除积水坑内积水的措施。地上式消防接合器入口处应设置与消火栓区别的固定标志。地下式消防水泵接合器附近应设置指示位置的固定标志。

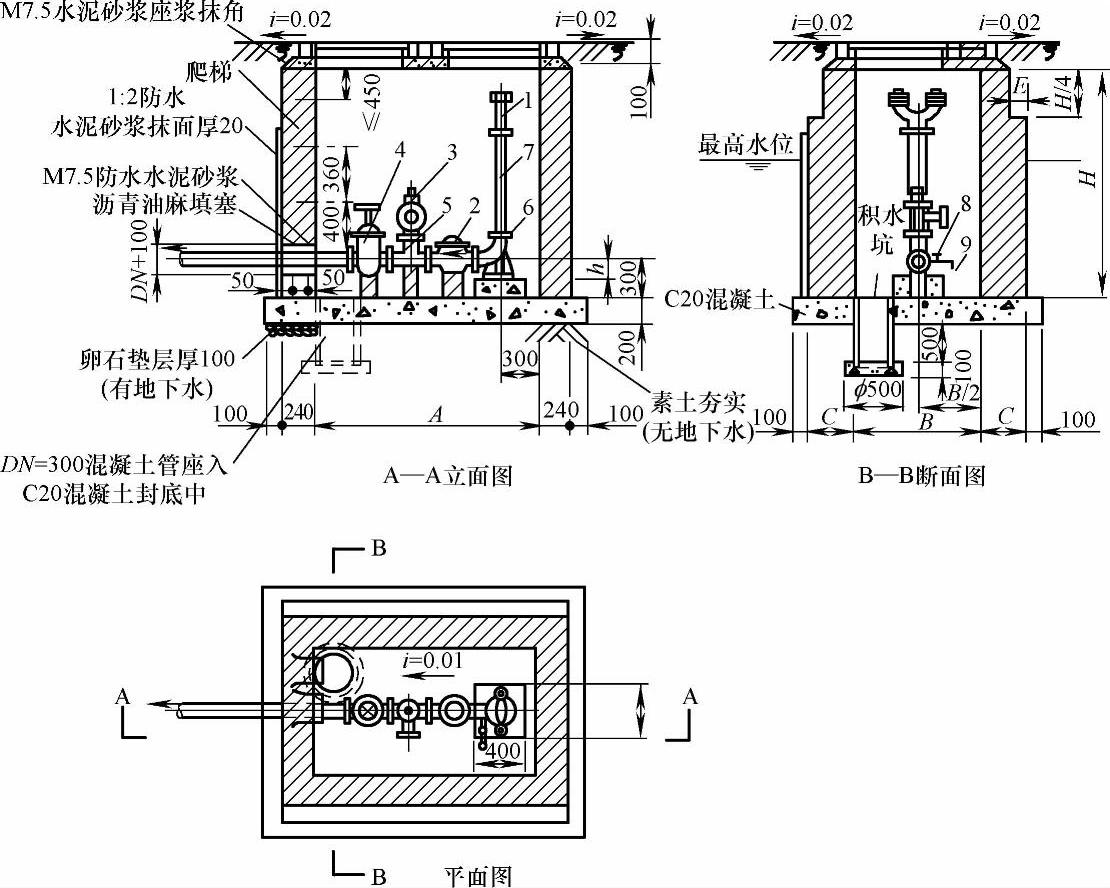

图2-14为地下式消防水泵接合器安装图。当采用止回阀和安全阀一体的产品时，砌井宽度（图中尺寸A）可减少500mm。

图2-14 地下式消防水泵接合器（SQX型）安装图

1—消防接口本体 2—止回阀 3—安全阀 4—闸阀 5—三通 6—法兰弯头 7—法兰直管 8—截止阀 9—水龙头

5）墙壁式消防水泵接合器应安装在距地面1.1m、距建筑物墙面的门、窗、孔、洞的净距离不小于2.0m的地方，但不应安装在玻璃幕墙的下方。

6）水泵接合器地下管道应根据设计选择的材质，采取相应的防腐措施，设计无要求时，所有地下管道内、外壁应涂沥青冷底子油两道，外壁再涂热沥青两道。
