1.消火栓的设置

室内消火栓的布置应符合下列规定：

1）设置室内消火栓的建筑物，包括设备层在内的各层均应设置消火栓。

2）屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，并距停机坪机位边缘的距离不应小于5.0m。

3）消防电梯间前室内应设置消火栓，并应计入消火栓使用数量。

室内消火栓应设在明显易于取用的地点。栓口离地面高度为1.1m，其出水方向应向下或与设置消火栓的墙面成90°角。冷库的室内消火栓应设在常温穿堂内或楼梯间内。

设有室内消火栓的建筑，如为平屋顶时宜在平屋顶上设置试验和检查用的消火栓。

高位水箱设置高度不能保证最不利点消火栓的水压要求时，应在每个室内消火栓处设置直接起动消防水泵的按钮，并应有保护措施。

室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时到达任何部位的要求，但建筑高度小于或等于24m且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及表2-2中规定可采用1支消防水枪的场所，可采用1支消防水枪的1股充实水柱到达室内任何部位。

（1）消火栓的保护半径 消火栓的保护半径可按下式计算：

R=0.8L_d+L_s （2-1）

式中 R——消火栓保护半径（m）；

L_d——水带的长度（m）；

L_s——水枪的充实水柱在水平面的投影长度（m）；对于一般建筑（层高3～3.5m）由于两层楼板限制，一般取L_s=3m；对于工业厂房和层高大于3.5m的民用建筑按L_s=H_mcos45°计算。

（2）消火栓的布置间距 室内消火栓的间距应经过计算确定。但高层工业建筑、高架库房、甲、乙类厂房，室内消火栓的间距小于等于30m。其他单层和多层建筑室内消火栓的间距小于等于50m。

1）如图2-12a所示，当室内宽度较小，只有一排消火栓，并且只要求1股水柱到达室内任何部位时，消火栓的间距按下式计算：

式中 S₁——1股水柱时消火栓间距（m）；

R——消火栓的保护半径（m）；

b——消火栓的最大保护宽度（m），外廊式建筑b为建筑宽度，内廊式建筑b为走道两侧中最大一边宽度。

2）如图2-12b所示，当室内只有一排消火栓，且要求有2股水柱同时到达室内任何部位时，消火栓的间距按下式计算：

式中 S₂——2股水柱时消火栓间距（m）；

R，b同式（2-2）。

3）如图2-12c所示，当建筑物较宽，需要布置多排消火栓，且要求有1股水柱到达室内任何部位时，消火栓的间距按下式计算：

S_n=1.4R （2-4）(www.daowen.com)

4）如图2-12d所示，当建筑物较宽，需要布置多排消火栓，且要求有2股水柱同时到达室内任何部位时，消火栓的间距按式（2-3）计算值缩短一半。

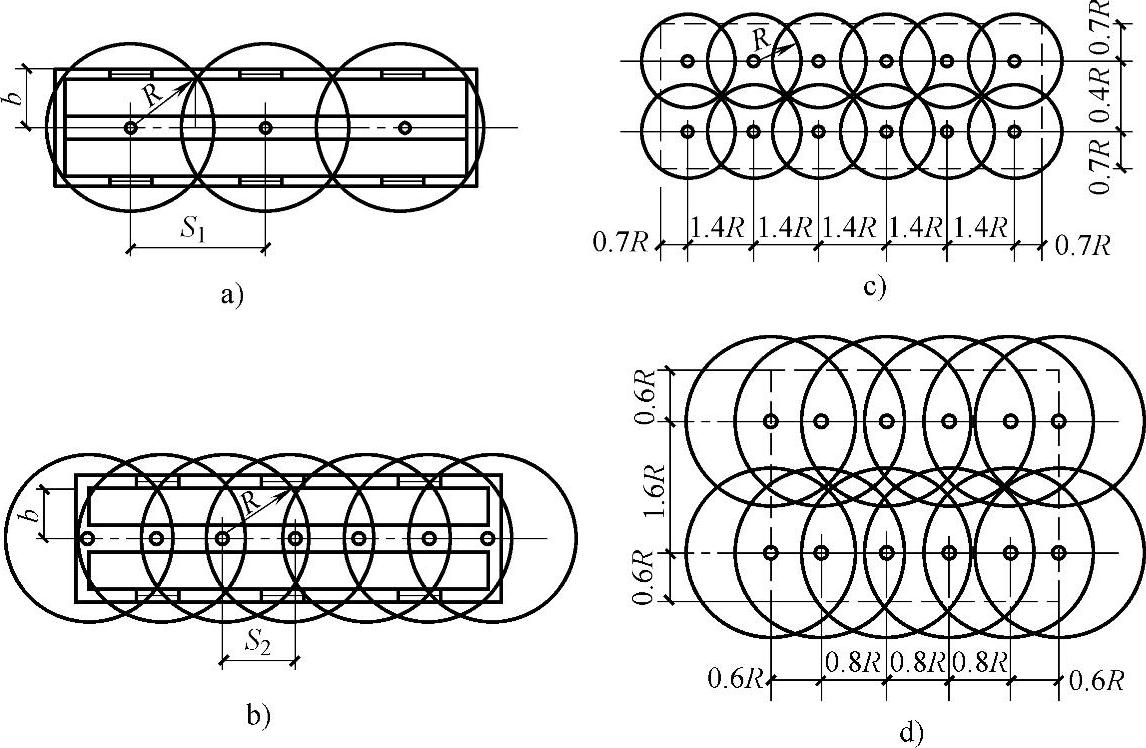

图2-12 消火栓布置间距

a）单排1股水柱到达室内任何部位 b）单排2股水柱到达室内任何部位 c）多排1股水柱到达室内任何部位 d）多排2股水柱到达室内任何部位

2.水泵接合器布置

超过4层的厂房和库房、设有消防管网的住宅、超过5层的其他民用建筑，其室内消防管网应设消防水泵接合器。

距接合器15～40m内应设室外消火栓或消防水池。接合器的数量应按室内消防用水量计算确定，每个接合器的流量按10～15L/s计算。

水泵接合器应与室内环状管网连接，其连接点应尽量远离消防水泵输水管与室内管网的连接点，以使消防水泵接合器向室内管网输水能力达到最大。

3.消防水泵

消防水泵是消防给水系统的心脏，在火灾情况下，应仍能坚持工作，不应受到火灾的威胁。为保证消防水泵不间断供水，一组（两台或两台以上，其中包括备用泵）消防水泵应有两条吸水管。当其中一条吸水管在检修或损坏时，其余的吸水管应仍能通过100%的用水总量。

高压消防水泵、临时高压的消防水泵，各个水泵均应有独立的吸水管，即每台工作消防泵（如一个系统，一台工作泵，一台备用泵，可共用一条吸水管）均应有独立的吸水管，从消防水池（或市政管网）直接取水，保证供应火场用水。

消防水泵应能及时起动，保证火场消防用水。因此消防水泵应经常充满水，以保证及时起动供水，因此建议采用自灌式引水方式。若采用自灌式引水有困难时，应有可靠迅速的充水设备。

为保证环状管道有可靠的水源，因此环状管道应有两条进水管，即消防水泵房应有不少于两条出水管直接与环状管道连接。当采用两条出水管时，每条出水管均应能供应全部用水量。也就是说当其中一条出水管在检修时，其余的进水管应仍能供应全部用水量。泵房出水管与环状管网连接时，应与环状管网的不同管段连接，以便确保供水安全。

4.消防水池和消防水箱

（1）消防水池 下列情况之一者应设消防水池：

1）当生产、生活用水量为最大时，市政给水管道和进水管或天然水源不能满足消防用水量。

2）市政给水管道为枝状或只有一条进水管，且低层建筑消防用水量之和超过25L/s（二类高层民用建筑的住宅除外）。

消防用水量小于25L/s，而枝状市政给水管网或一条进水管供水，当供水量能满足要求，为节约投资，二类高层民用建筑的住宅可不设消防水池。发生火灾时，可由消防车接力供水或消防车运水解决。

为防止水质污染，《建筑给水排水设计规范》（GB 50012—2003）规定，生活饮用水池（箱）应与其他用水的水池（箱）分开设置。消防水池（箱）与生活储水池（箱）应分开设置。消防水池（箱）可与对水质要求不高的生产水池（箱）合用，但应有防止消防储水水质变坏和保证消防水量不作他用的技术措施。

（2）消防水箱 消防水箱对扑救初期火灾起着重要作用，为确保供水的可靠性，消防水箱向消防管网供水应采用重力流供水方式。消防水箱的安装高度应满足室内最不利点消火栓所需的水压要求。

水箱的设置高度应满足消防水压规定要求，否则，应在系统中设增压设备，以保证火灾初期消防水泵开启前消防系统的水压要求。

5.给水管道布置

室内消火栓超过10个且室内消防用水量大于15L/s时，室内消防给水管道至少应有两条引入管与室外环状管网连接，并应将室内管道连成环状或将引入管与室外管道连成环状。当环状管网的一条引入管发生故障时，其余的引入管应仍能供应全部用水量。7～9层的单元住宅，其室内消防给水管道可为枝状，引入管可采用一条。超过6层的塔式（采用双出口消火栓者除外）和通廊式住宅，超过5层或体积超过10000m³ 的其他民用建筑，超过4层的厂房和库房，如室内消防竖管为两条或两条以上时，应至少每两根竖管相连组成环状管道。每条竖管直径应按最不利点消火栓出水，并根据表2-1规定的流量确定。

室内消防给水管道应用阀门分成若干独立段，如某段损坏时，停止使用的消火栓在一层中不应超过5个。阀门应经常处于开启状态，并应有明显的启闭标志。

消防用水与其他用水合并的室内管道，当其他用水达到最大秒流量时，应仍能供应全部消防用水量。淋浴用水量可按计算用水量的15%计算，洗刷用水可不计算在内。引入管上设置的计量设备不应降低引入管的过水能力。室内消火栓给水管网与自动喷水灭火设备的管网宜分开设置，如有困难，应在报警阀前分开设置。
