1.水枪、水带、消火栓

建筑内部消火栓给水系统一般由水枪、水带、消火栓、消防水池、消防管道、水源等组成，必要时还需设置水泵、水箱和水泵接合器等，如图2-1所示。水枪、水带、消火栓等设于有玻璃门的消防箱（如图2-2所示）中。

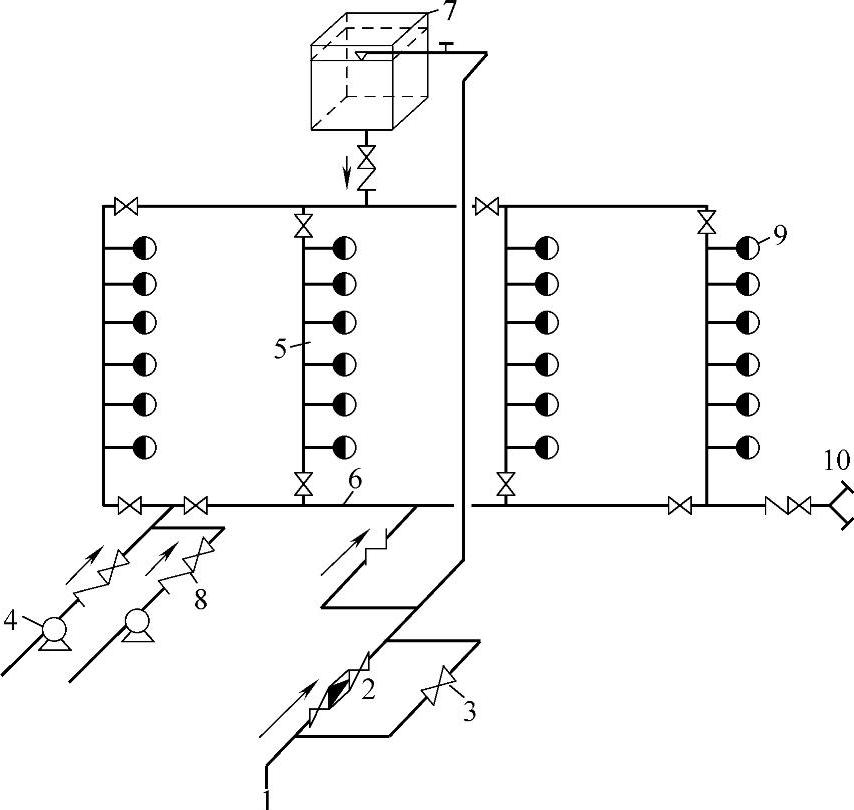

图2-1 水泵-水箱消防给水系统

1—引入管 2—水表 3—旁通管及阀门 4—消防水泵 5—竖管 6—干管 7—水箱 8—止回阀 9—消火栓设备 10—水泵接合器

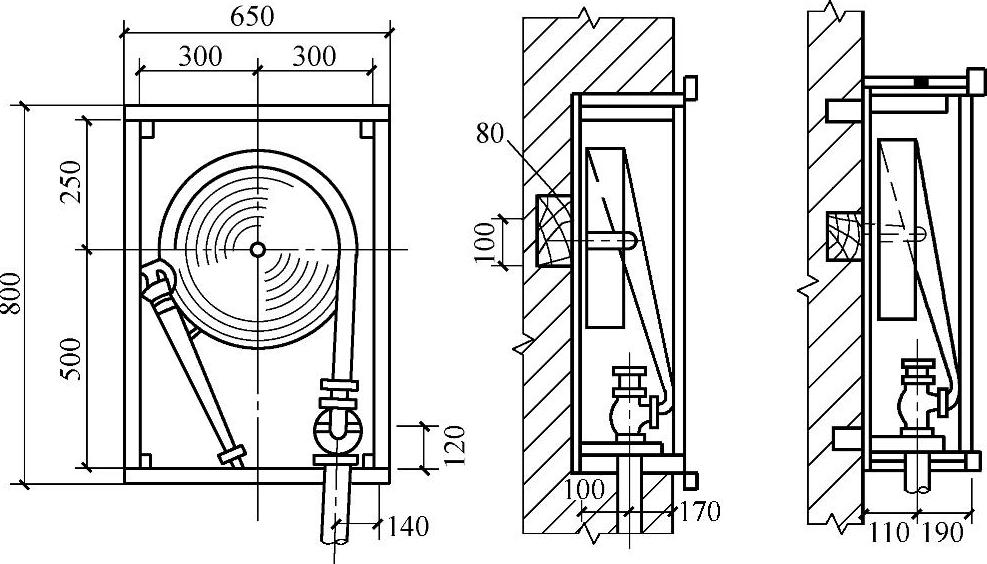

图2-2 消防箱

水枪一般为直流式，其喷嘴口径主要有13mm、16mm、19mm三种。水带口径有50mm、65mm两种。口径13mm水枪配置口径50mm的水带，口径16mm水枪可配置口径50mm或65mm的水带，口径19mm水枪配置口径65mm的水带。水带长度一般为15m，20m，25m共三种，水带材质有麻织和化纤两种，有衬橡胶与不衬橡胶之分，衬橡胶水带阻力较小。水带的长度应根据建筑物长度计算选定。

消火栓均为内扣式接口的球形阀式水龙头，有单出口和双出口之分。单出口消火栓口径有50mm和65mm两种，双出口消火栓直径为65mm，如图2-3所示。当每支水枪最小流量小于3L/s时选用口径50mm消火栓；流量大于3L/s时选用口径65mm消火栓。

2.消防卷盘

在消火栓给水系统中，因喷水压力和消防流量较大，65mm口径的消火栓对没有经过消防训练的普通人员来说，难以操纵，影响扑灭初期火灾效果，同时，造成的水渍损失较大，因此，消火栓给水系统可加设消防卷盘（又称消防水喉），供没有经过消防训练的普通人员扑救初期火灾使用。

消防卷盘由25mm或32mm小口径室内消火栓、内径不小于19mm的输水胶管，喷嘴口径为6mm、8mm或9mm的小口径开关和转盘配套组成，胶管长度为20～40m，整套消防卷盘与普通消火栓可设在一个消防箱内（如图2-4所示），也可从消防立管接出独立设置在专用消防箱内。

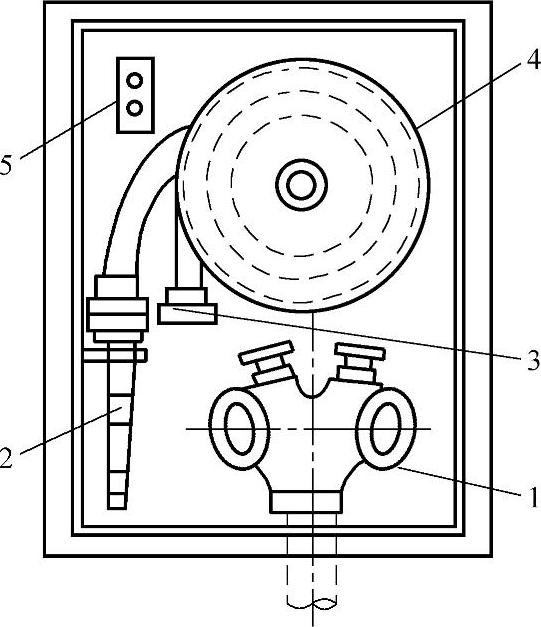

图2-3 双出口消火栓(www.daowen.com)

1—双出口消火栓 2—水枪 3—水带接口 4—水带 5—消防水泵

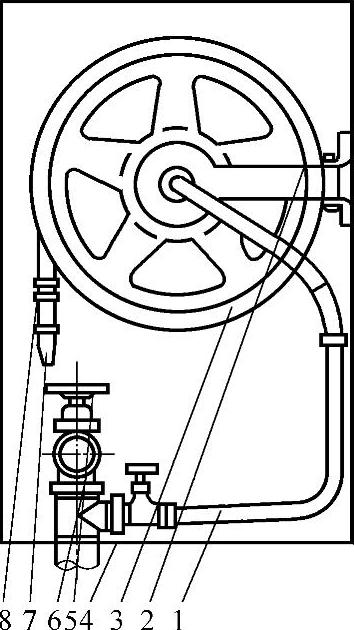

图2-4 消火栓与消防卷盘布置

1—卷盘供水管 2—卷盘摇臂 3—卷盘主体 4—箱壁 5—阀门 6—普通消火栓 7—水枪喷嘴 8—软管

3.水泵接合器

水泵接合器是连接消防车向室内消防给水系统加压供水的装置。当室内消防水泵发生故障或室内消防用水量不足时，消防车从室外消火栓、消防水池或天然水源取水，通过水泵接合器将水送至室内消防管网，保证室内消防用水。

超过4层的厂房和库房，设有消防管网的住宅及超过5层的其他民用建筑，其室内消防管网应设消防水泵接合器。水泵接合器应设在消防车易于到达的地点，同时还应考虑在其附近15～40m范围内有供消防车取水的室外消火栓或储水池。水泵接合器的数量应按室内消防用水量计算确定；每个水泵接合器进水流量可达到10～15L/s，当计算的水泵接合器的数量少于两个时仍采用两个，以保证供水安全。

水泵接合器有地上、地下和墙壁式三种，如图2-5所示。水泵接合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为15～40m，水泵接合器宜采用地上式，当采用地下式水泵接合器，应有明显的标志。

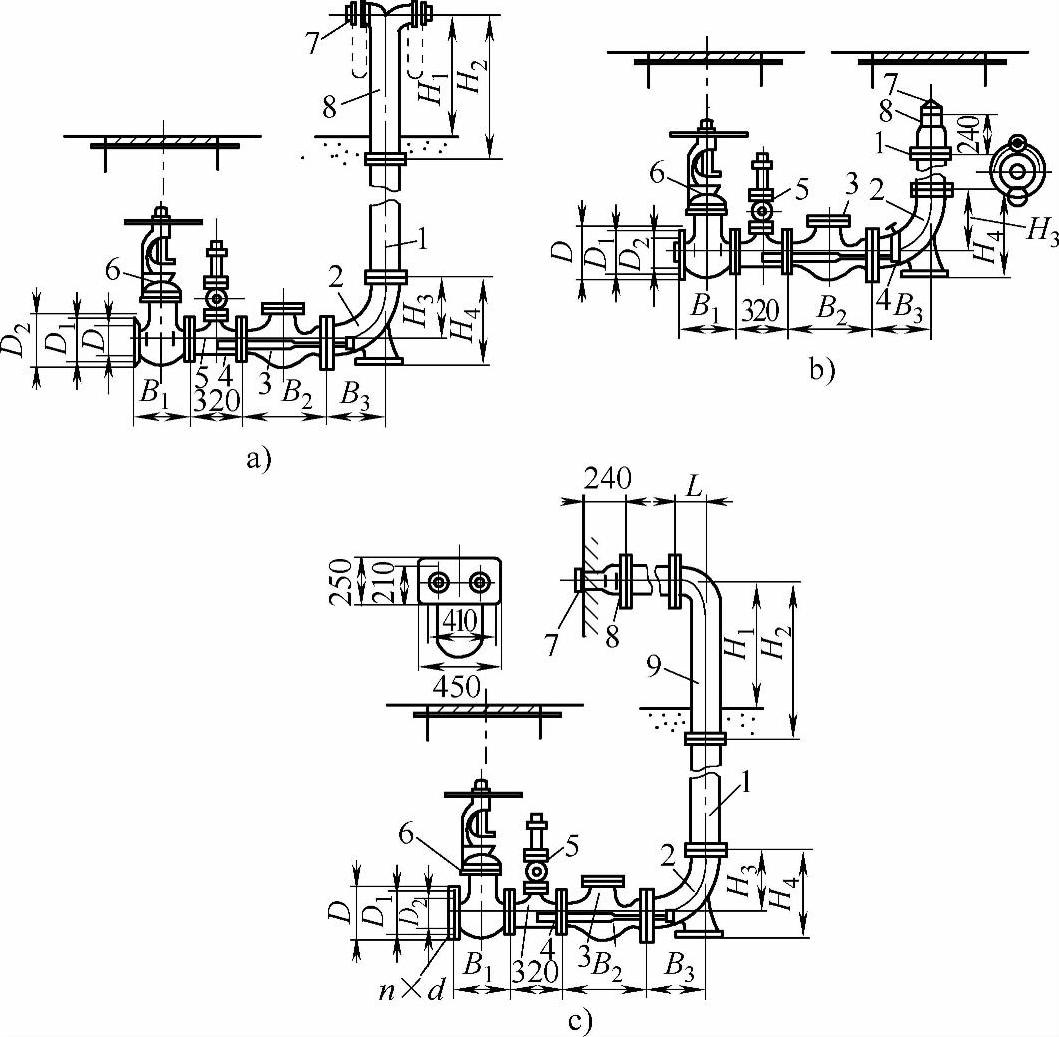

图2-5 水泵结合器外形图

a）SQ型地上式 b）SQ型地下式 c）SQ型墙壁式

1—法兰接管 2—弯管 3—升降式单向阀 4—放水阀 5—安全阀 6—楔式闸阀 7—进水用消防接口 8—本体 9—法兰弯管
