1.串联式

如图1-56所示，各区分设水箱和水泵，低区的水箱兼作上区的水池。其优点是无需设置高压水泵和高压管线；水泵可保持在高效区工作，能耗较少；管道布置简单，较省管材。缺点是供水不够安全，下区设备故障将直接影响上层供水；各区水箱、水泵分散设置，维修、管理不便，且要占用一定的建筑面积；水箱容积较大，将增加结构的负荷和造价。

2.并列式

各区升压设备集中设在底层或地下设备层，分别向各区供水，如图1-57所示。其优点是各区供水自成系统，互不影响，供水较安全可靠；各区升压设备集中设置，便于维修、管理。水泵、水箱并列供水系统中，各区水箱容积小，占地少。缺点是各区均需设水箱，且高区需要高压水泵和耐高压管材。

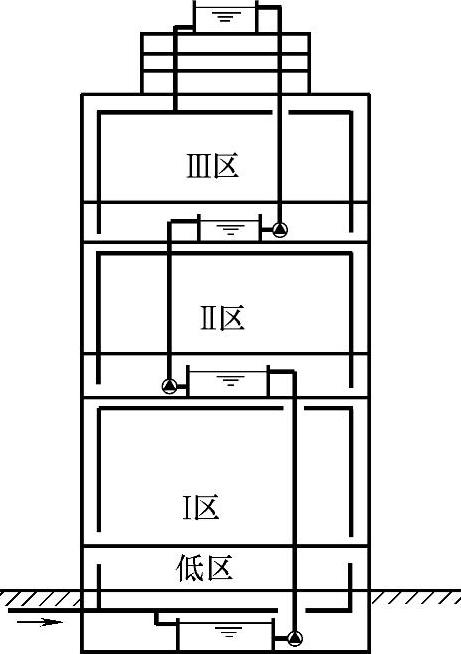

图1-56 串联式

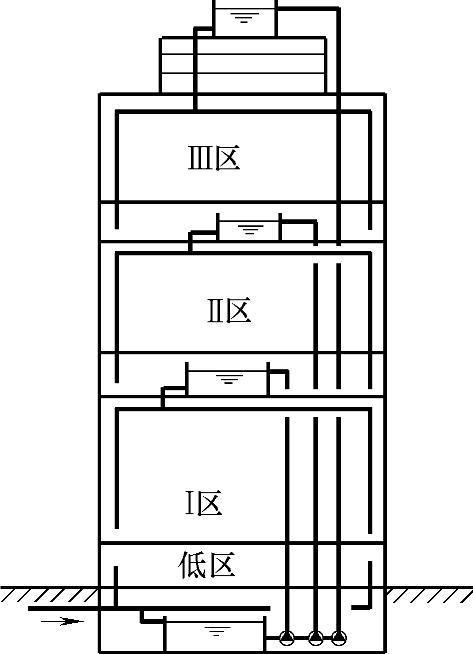

图1-57 并列式

3.减压式(www.daowen.com)

如图1-58所示，建筑物的全部用水量由设置在底部的水泵加压，提升至屋顶总水箱，再由此水箱依次向下区供水，并通过各区水箱或减压阀减压。此种方式的优点是水泵数量少，占地少，且集中设置便于维修、管理；管线布置简单，投资省。缺点是各区用水均需提升至屋顶水箱，不但水箱容积大，而且对建筑结构和抗震不利，同时也增加了电耗；供水不够安全，水泵或屋顶水箱输水管、出水管的局部故障都将影响各区供水。采用减压阀供水方式，可省去减压水箱，进一步缩小了占地面积，可使建筑面积充分发挥经济效益，同时也可避免由于管理不善等原因可能引起的水箱二次污染现象。

减压阀有弹簧式和比例式之分，图1-59所示为比例式减压阀，该阀构造简单体积小，可垂直和水平安装，由于活塞后端受水面为前端受水面的整数倍，所以阀门关闭时，阀前后的压力比是定值，减压值不需人工调节。当阀后用水时，管内水压作用在活塞前端，推动活塞后移，减压阀开启通水，至阀后停止用水，活塞前移，阀门关闭。因通水时阀后压力是随流量增大而相应减小的，故须按该阀的流量_-压力曲线选用其规格、型号。

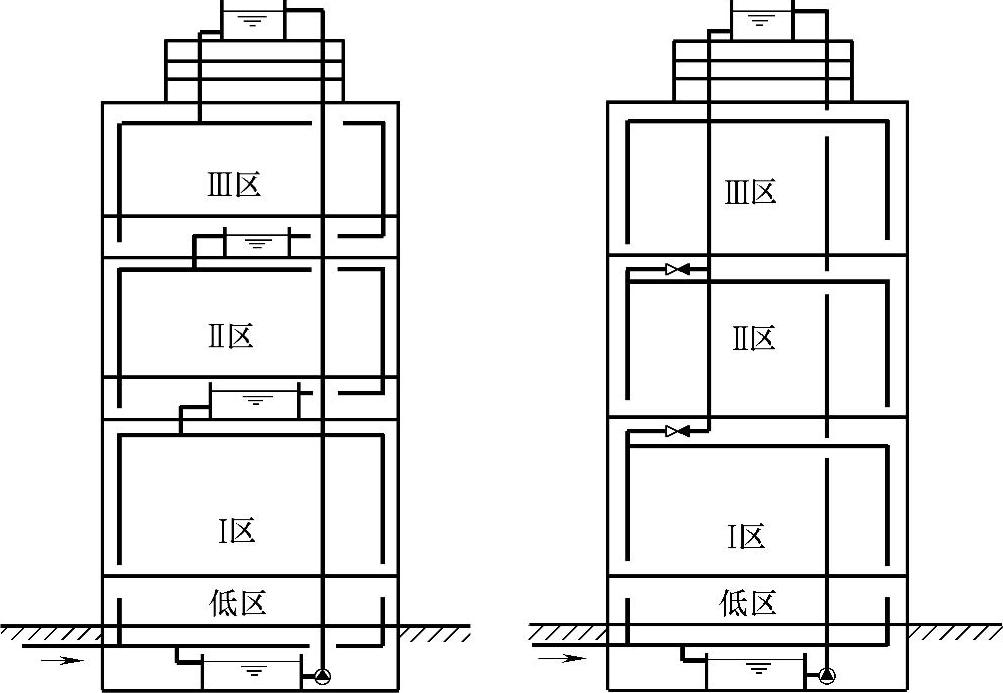

图1-58 减压式

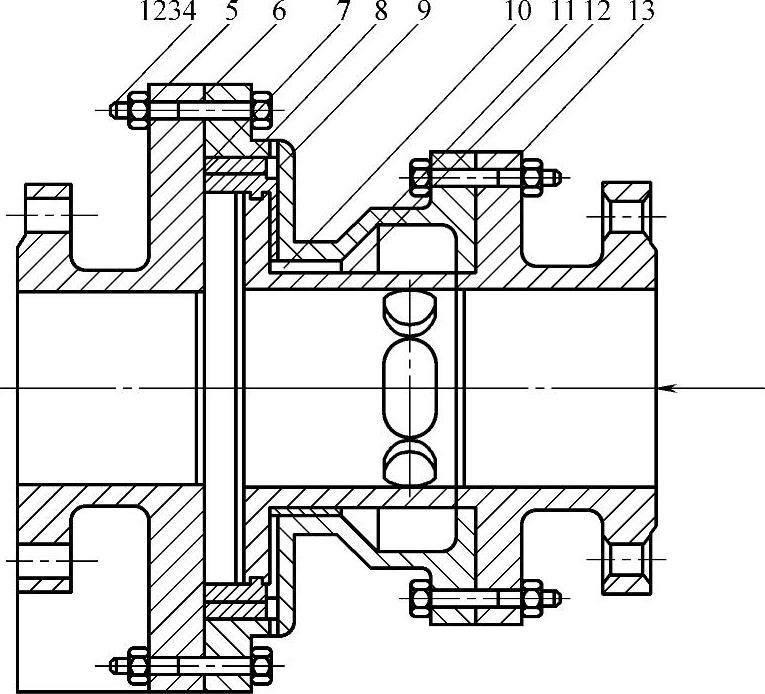

图1-59 比例式减压阀

1—螺栓 2—螺母 3、4—垫圈 5—出口法兰 6—阀体 7、9、11—O形密封圈 8—环套 10—活塞套 12—活塞 13—进口法兰
