图1-52～图1-55分别为某6层住宅底层给水排水平面图、标准层给水排水平面图、屋顶给水排水平面图和给水系统图。

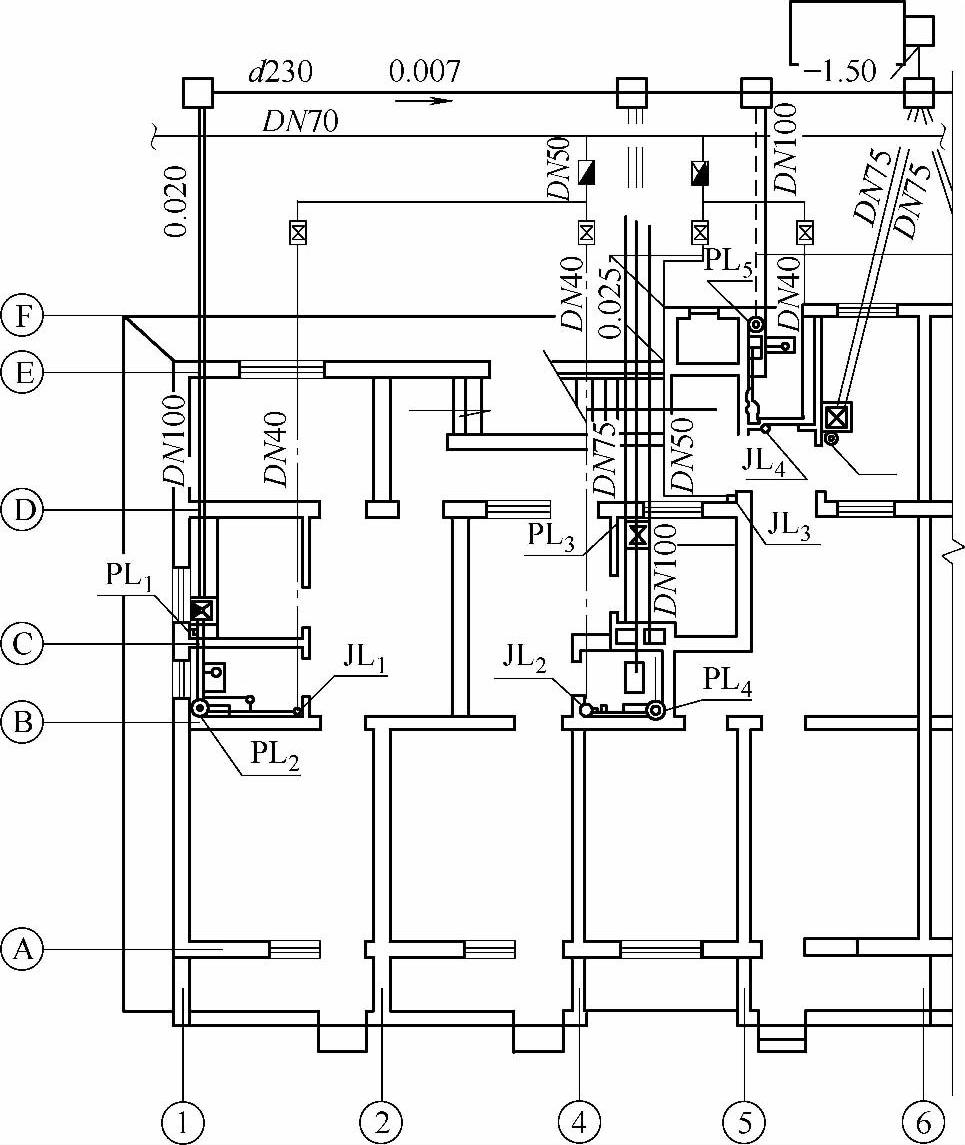

图1-52 某住宅底层给水排水平面图

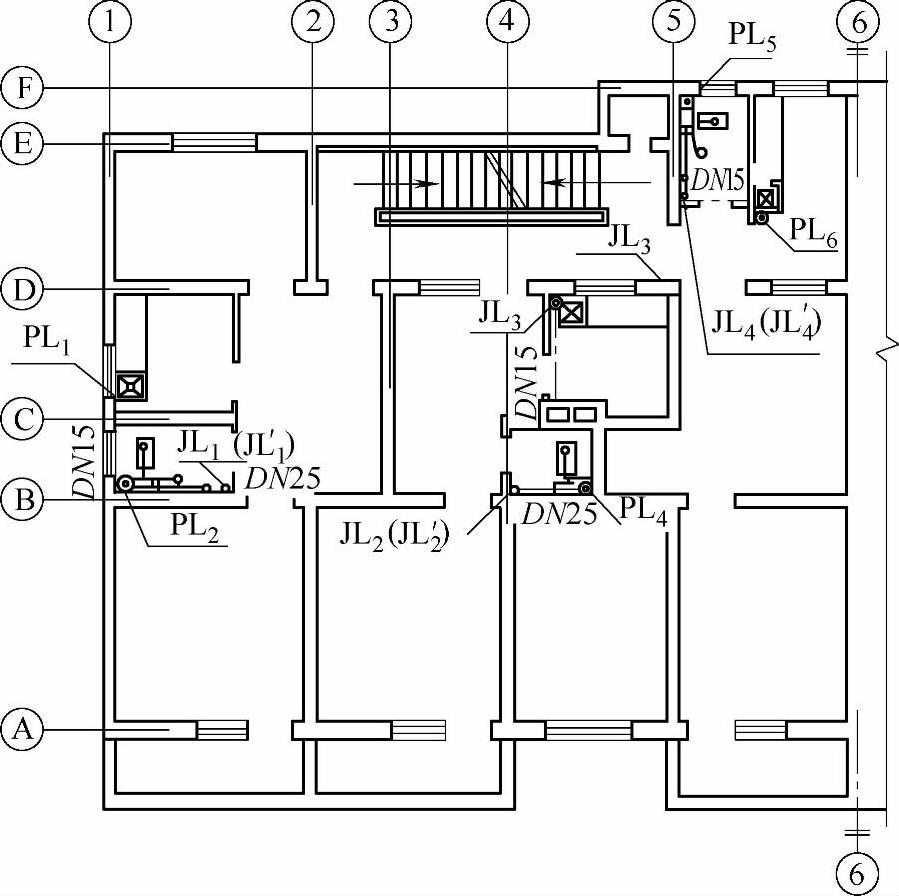

图1-53 某住宅标准层给水排水平面图

(www.daowen.com)

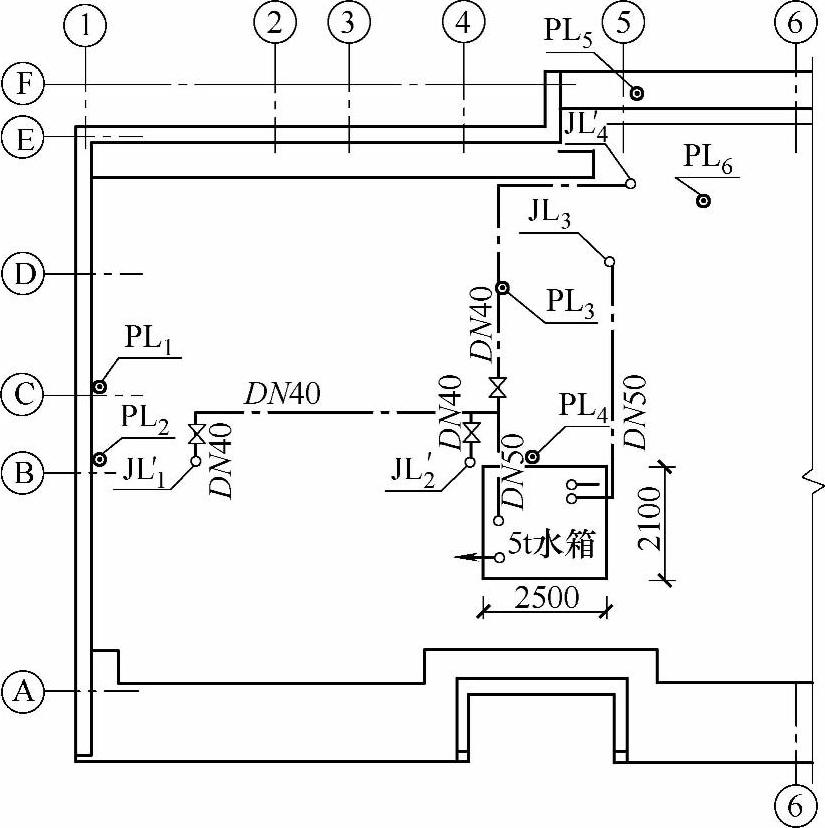

图1-54 某住宅屋顶给水排水平面图

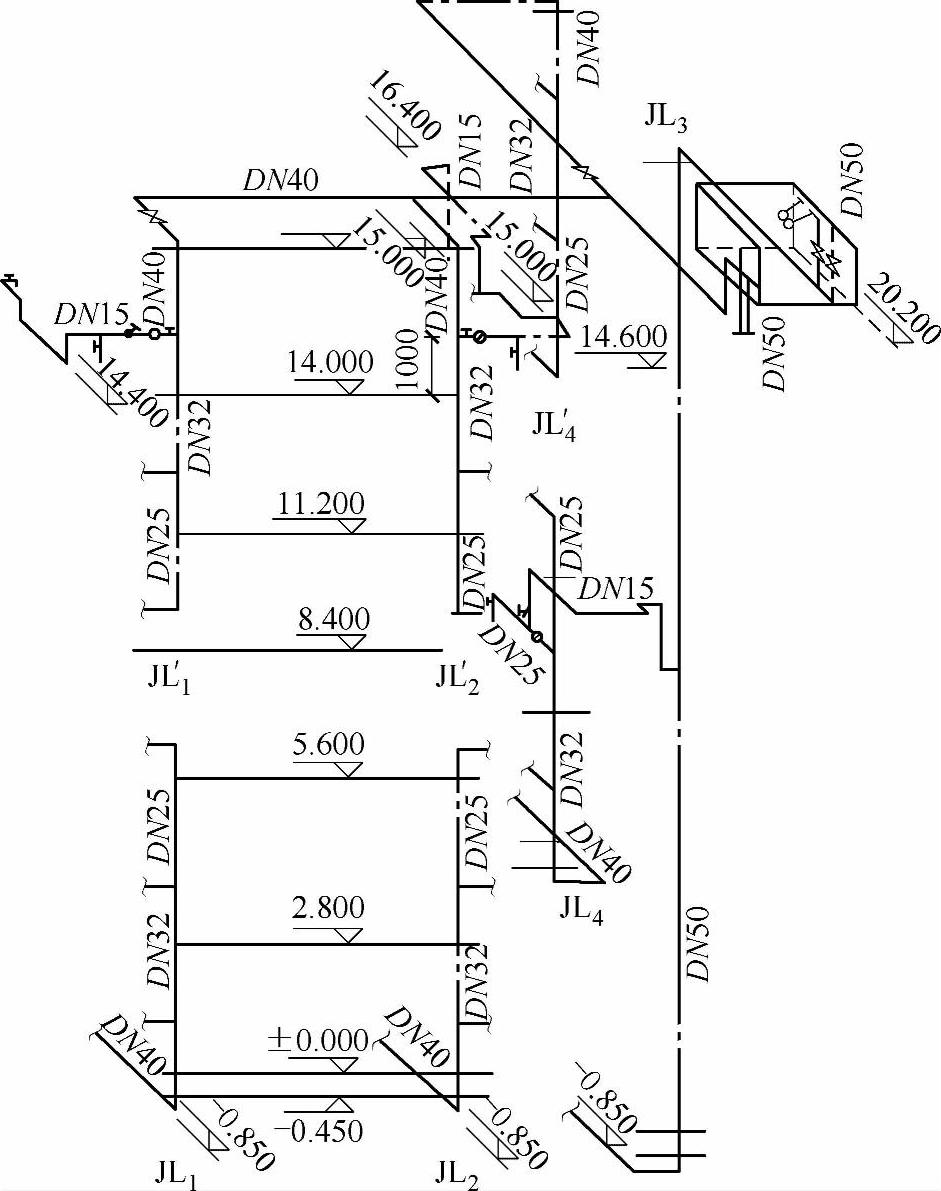

图1-55 某住宅给水系统图

从图1-52中可以看出给水的相关内容为，室外给水管为DN70镀锌管，分两路引入，左边DN50引入管经水表井后分开三支，分别送到左边户JL₁（一～三层）、中间户JL₂（一～三层）和右边户JL₄（一～三层）。右边DN50引入管经水表井，送到位于楼梯一侧的JL₃。由图1-53～图1-55可知，水经JL₃送到屋面水箱后，再由水箱分别供给左边户JL₁′（四～六层）、中间户JL₂′（四～六层）和右边户JL₄′（四～六层）。户内供水情况以左边户为例加以说明。左边户用水由立管JL₁（JL₁′）接出DN25支管，经截止阀、水表，首先供给龙头，然后给蹲便器供水，再拐弯穿墙，供给洗涤池水龙头。有关管径及标高在图中已注明。就屋顶给水平面而言，从图1-54和图1-55可见，水经JL₃，送到屋面水箱内（端部设有两个浮球阀），水箱放空和溢流连成一体排出，从水箱底接出供水主管，分别供给JL₁′、JL₂′和JL₄′。
