建筑内部生活用水量在一天中每时每刻都是变化的,如果以最大小时生活用水量为设计流量,难以保证室内生活用水。因此,室内生活给水管道的设计流量应为建筑内卫生器具按配水最不利情况组合出流时的最大瞬时流量又称设计秒流量。建筑内给水管道设计流量的确定方法世界各国都做了大量的研究,归纳起来有平方根法、概率法和经验法三种。目前一些发达国家主要采用概率法建立设计流量公式,然后又结合一些经验数据,制成表格,供设计使用十分简便。由于我国与西方国家的起居习惯、生活条件、工作制度等都有较大差别,因此,设计秒流量的计算不能照搬国外的公式和数据。当前我国住宅类建筑采用概率法进行生活给水管网设计秒流量的计算,其他公共建筑采用平方根法。

1.住宅生活给水管道设计秒流量计算公式

在计算生活给水管道设计秒流量时,为了简化计算,将0.2L/s作为一个给水当量。各卫生器具给水额定流量、当量、支管径和流出水头见表1-5。

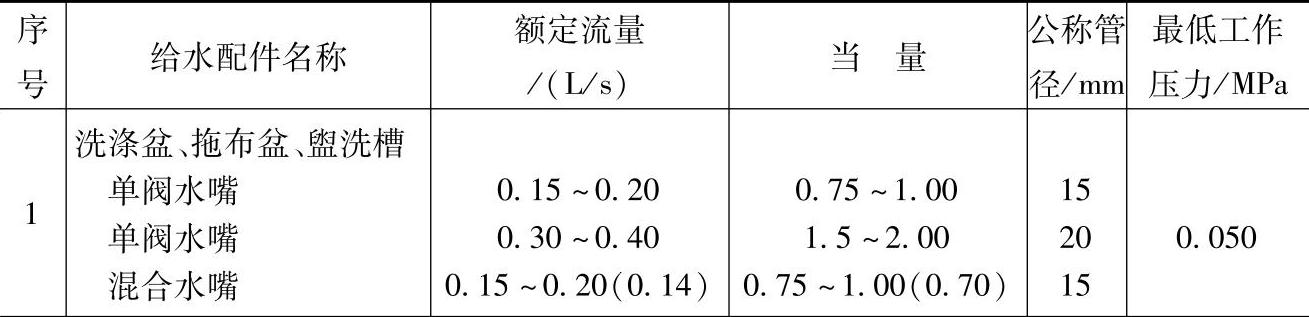

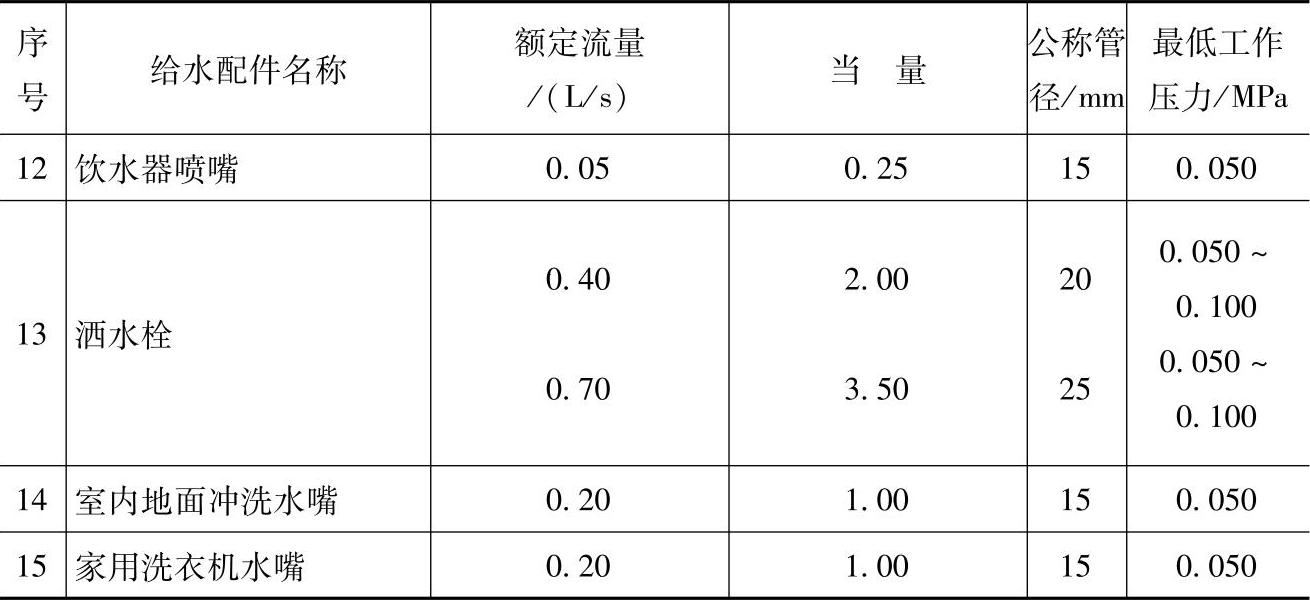

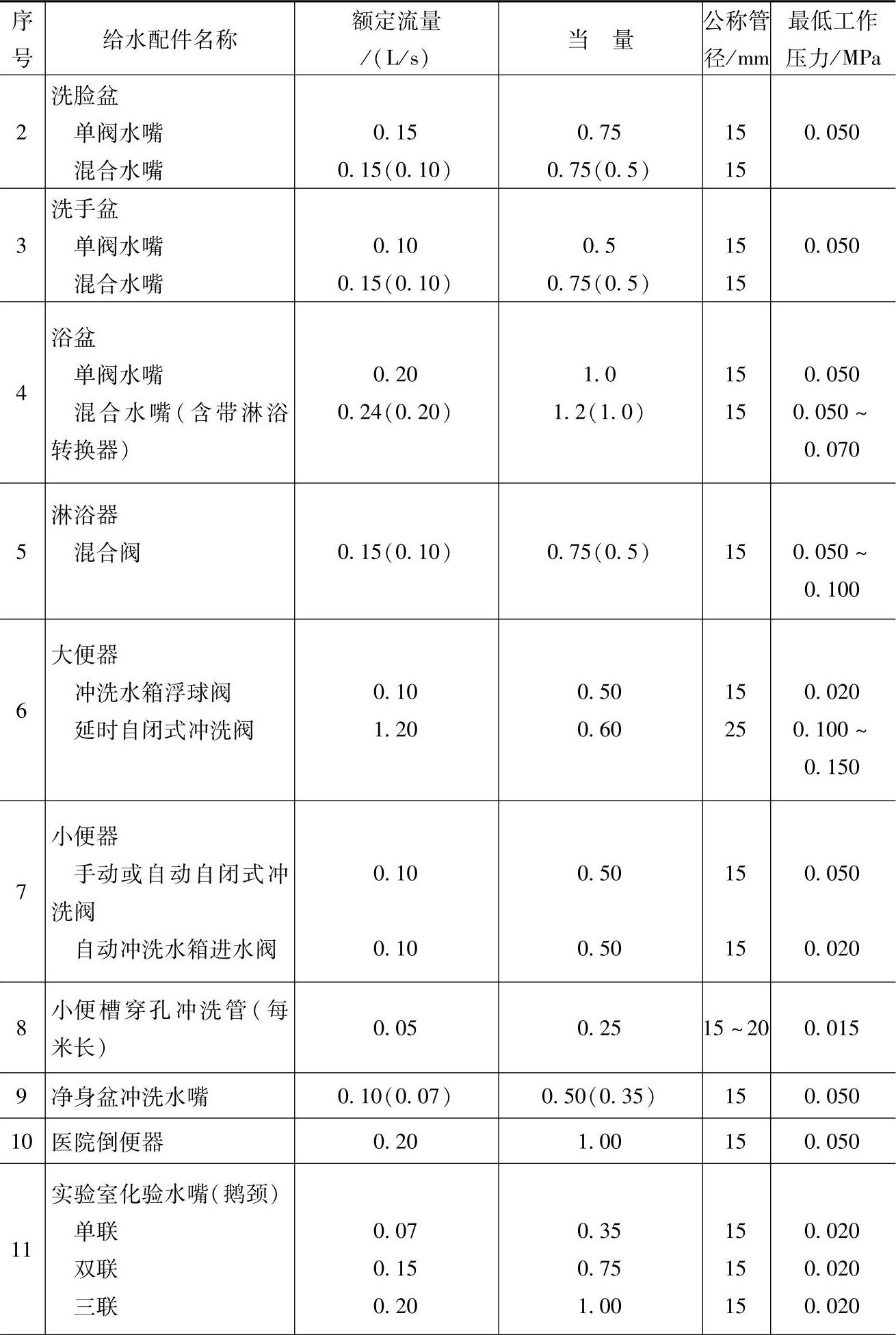

表1-5 卫生器具给水额定流量、当量、支管管径和流出水头


(续)


(续)


注:1.表中括弧内的数值是在有热水供应时,单独计算冷水或热水时使用。

2.当浴盆上附设淋浴器时,或混合水嘴有淋浴器转换开关时,其额定流量和当量只计水嘴,不计淋浴器,但水压应按淋浴器计。

3.家用燃气热水器,所需水压按产品要求和热水供应系统最不利配水点所需工作压力确定。

4.绿地的自动喷灌应按产品要求设计。

5.如为充气龙头,其额定流量为表中同类配件额定流量的0.7倍。

6.卫生器具给水配件所需流出水头,如有特殊要求时,其数值按产品要求确定。

住宅生活给水管道设计秒流量按下式计算。

qg=0.2UNg (1-4)

式中 qg——计算管段的设计秒流量(L/s);

U——计算管段的卫生器具给水当量同时出流概率(%);

Ng——计算管段的卫生器具给水当量总数;

0.2——1个卫生器具给水当量的额定流量(L/s)。

设计秒流量是根据建筑物配置的卫生器具给水当量和管段的卫生器具给水当量同时出流概率确定。而管段的卫生器具给水当量同时出流概率与卫生器具的给水当量数和其平均出流概率(U0)有关。根据数理统计结果卫生器具给水当量的同时出流概率计算公式为


式中 αc——对应于不同卫生器具的给水当量平均出流概率(U0)的系数,见表1-6;

Ng——计算管段的卫生器具给水当量总数。

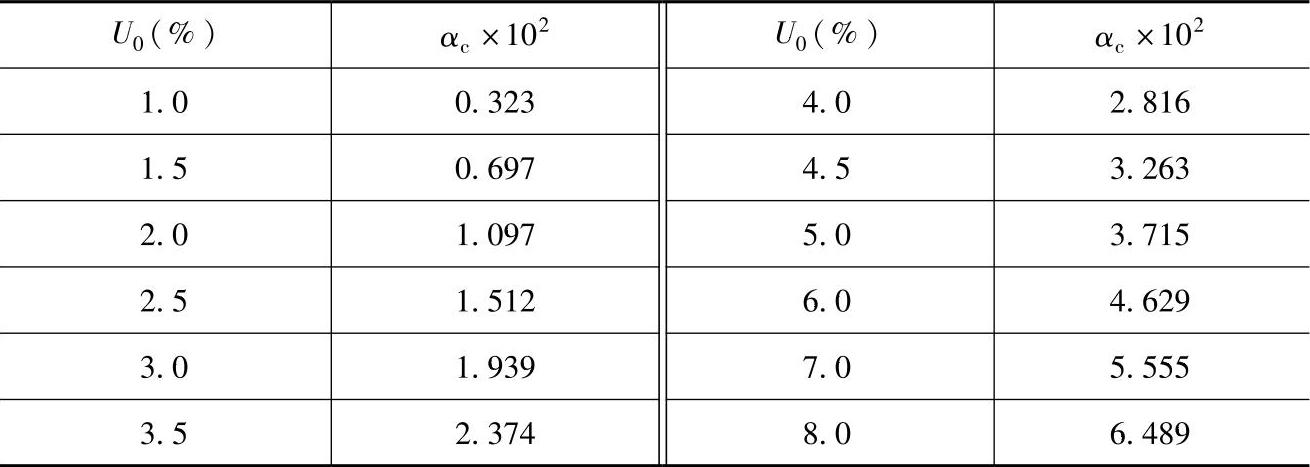

表1-6 αcU0的对应关系


计算管段最大用水时卫生器具的给水当量平均出流概率按下式计算。


式中 U0——生活给水配水管道的最大用水时卫生器具给水当量平均出流概率(%);

q0——最高用水日的用水定额[L/(人·d)],见表1-3;

m——用水人数(人);

Kh——小时变化系数,见表1-3;

T——用水小时数(h)。

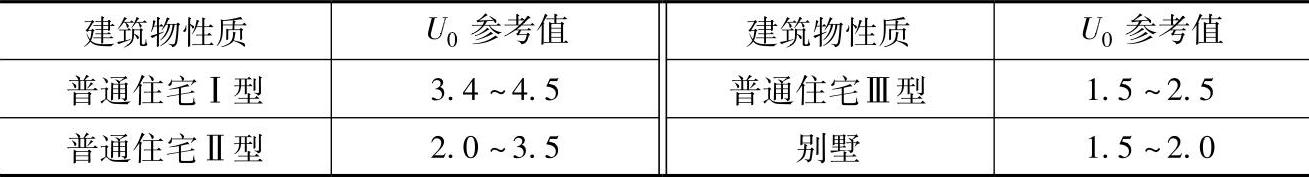

建筑物的卫生器具给水当量最大用水时的平均出流概率参考值见表1-7。

表1-7 最大用水时的平均出流概率参考值


应用式(1-4)时应注意的问题:

1)当计算管段上的卫生器具给水当量总数超过有关设定条件时,其流量应取最大用水时平均秒流量,即

qg=0.2U0Ng (1-7)

2)有两条或两条以上具有不同最大用水时卫生器具给水当量平均出流概率的给水支管的给水干管,该管段的最大时卫生器具给水当量平均出流概率应取加权平均值,即


式中 978-7-111-50641-6-Chapter01-68.jpg——给水干管的最大时卫生器具给水当量平均出流概率;

U0i——给水支管的最大时卫生器具给水当量平均出流概率;

Ngi——相应支管的卫生器具给水当量总数。

2.宿舍(Ⅰ、Ⅱ类)、宾馆、办公楼等建筑生活给水管道设计秒流量计算公式

宿舍(Ⅰ、Ⅱ类)、旅馆、宾馆、医院、疗养院、幼儿园、养老院、办公楼、商场、客运站、会展中心、中小学教学楼、公共厕所等建筑的生活给水设计秒流量按下式计算。


式中 α——根据建筑物用途确定的系数,见表1-8。

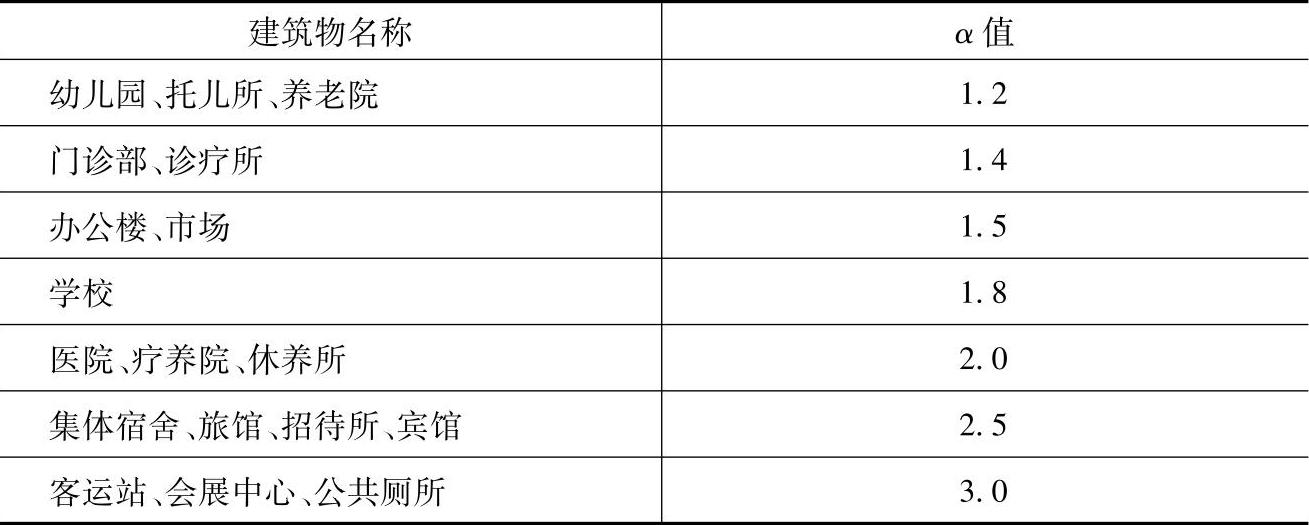

表1-8 根据建筑物用途确定的系数


应用式(1-9)时应注意下列几点:

1)如计算值小于该管段上一个最大卫生器具给水额定流量时,应采用一个最大的卫生器具给水额定流量作为设计秒流量。

2)如计算值大于该管段上按卫生器具给水额定流量累加所得流量值时,应按卫生器具给水额定流量累加所得流量值采用。

3)有大便器延时自闭冲洗阀的给水管段,大便器延时自闭冲洗阀的给水当量均以0.5计,计算得到的qg附加1.10L/s的流量后,为该管段的给水设计秒流量。

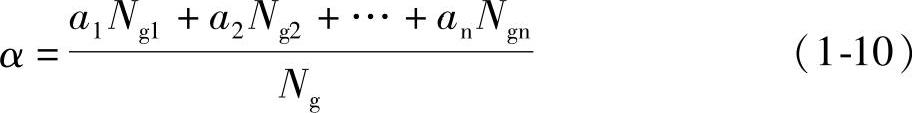

4)综合性建筑α值应按下式计算,即


式中 α——综合性建筑经加权平均法确定的总流量系数值;

Ng——计算管段的卫生器具给水当量总数;

Ng1Ng2、…、Ngn——综合性建筑各部门的卫生器具给水当量总数;

a1a2、…、an——相应于Ng1Ng2、…、Ngn的设计秒流量系数值。

3.宿舍(Ⅲ、Ⅳ类)、工业企业的生活间等建筑生活给水管道设计秒流量计算公式

宿舍(Ⅲ、Ⅳ类)、工业企业的生活间、公共浴室、职工食堂或营业餐馆的厨房、体育场馆运动员休息室、剧院的化妆间、普通理化实验室等建筑生活给水管道的设计秒流量按下式计算。


式中 qg——计算管段的给水设计秒流量(L/s);

q0——同类型的一个卫生器具给水额定流量(L/s),见表1-5;

n0——同类型卫生器具数;

b——卫生器具同时给水百分数(%),应按表1-9~表1-12采用。

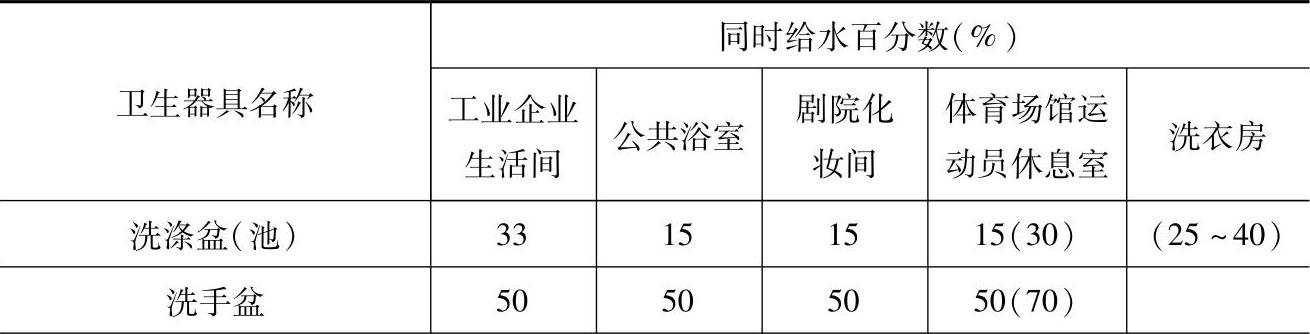

表1-9 工业企业的生活间等卫生器具同时给水百分数


(续)


注:1.健身中心的卫生间,可采用本体育场馆运动员休息室的同时给水百分数。

2.括号内数字为参考数值。

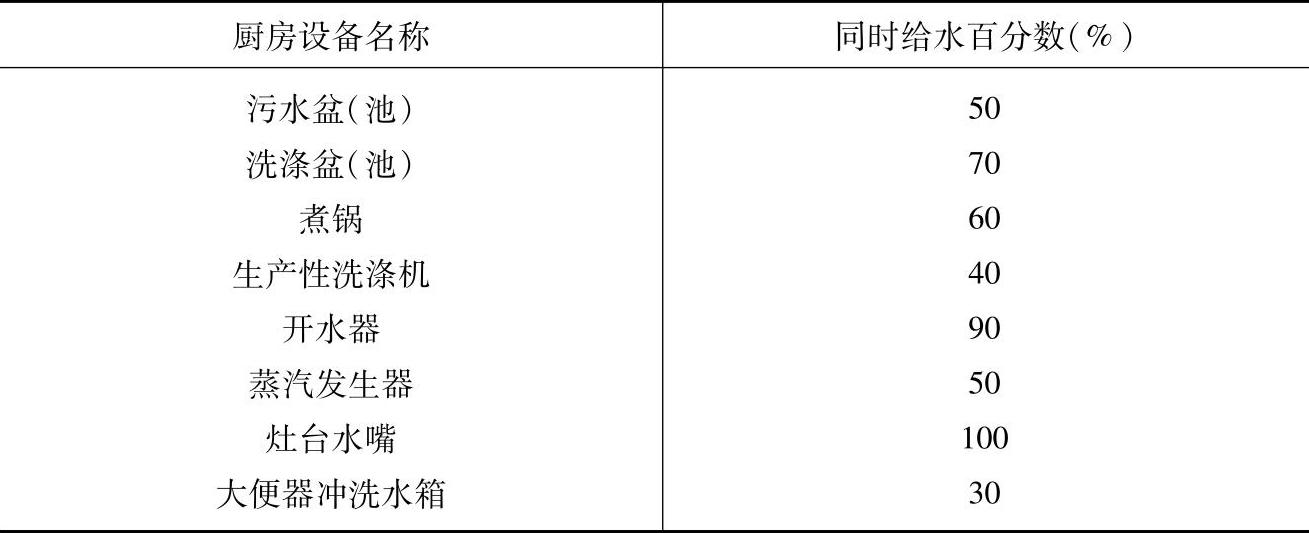

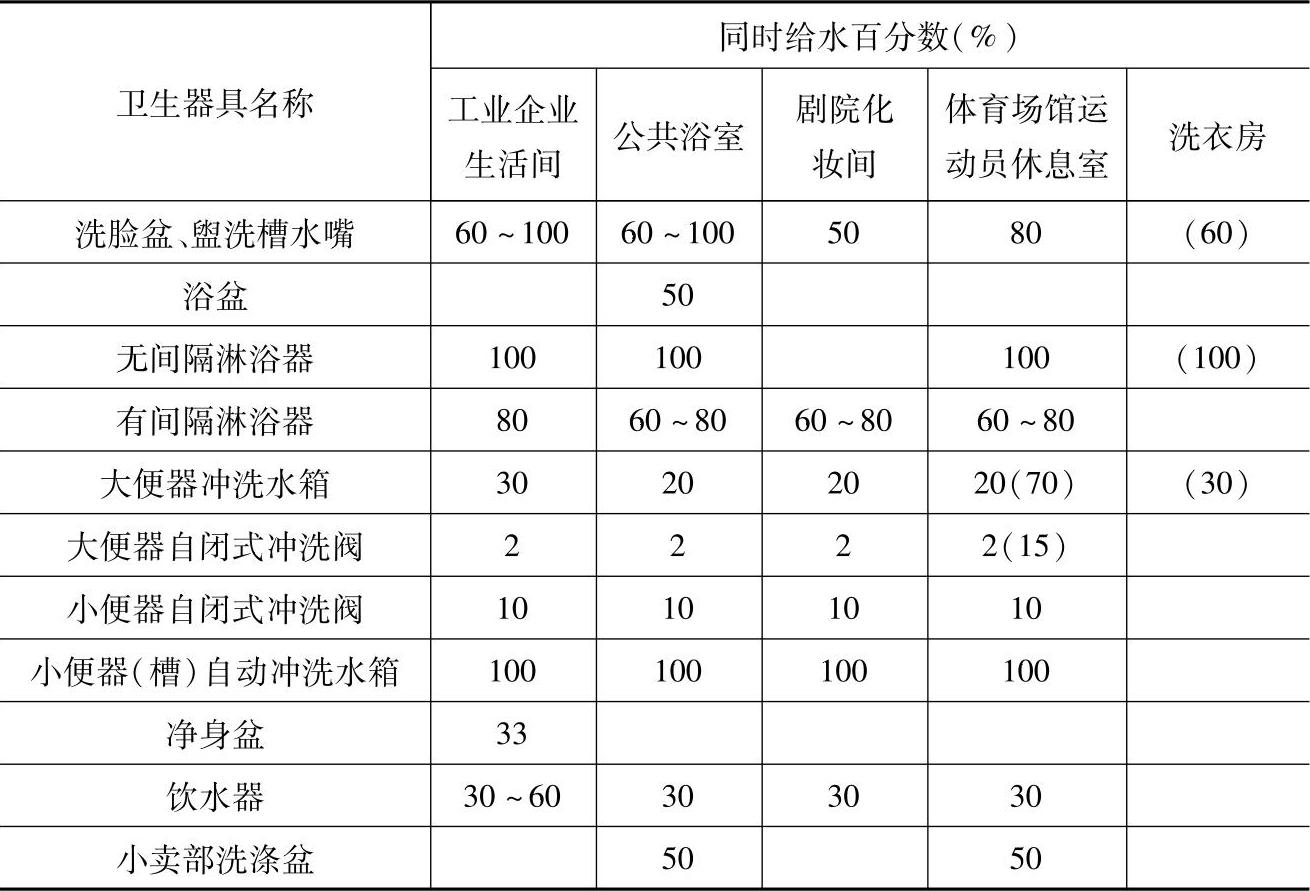

表1-10 职工食堂、营业餐馆厨房同时给水百分数

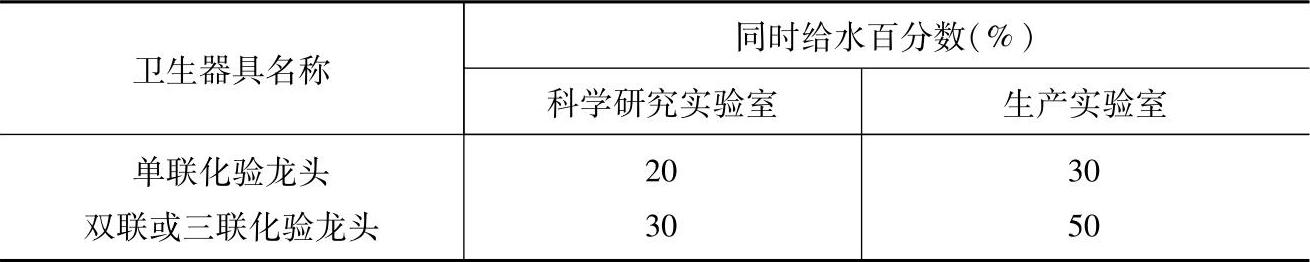

表1-11 实验室卫生器具同时给水百分数

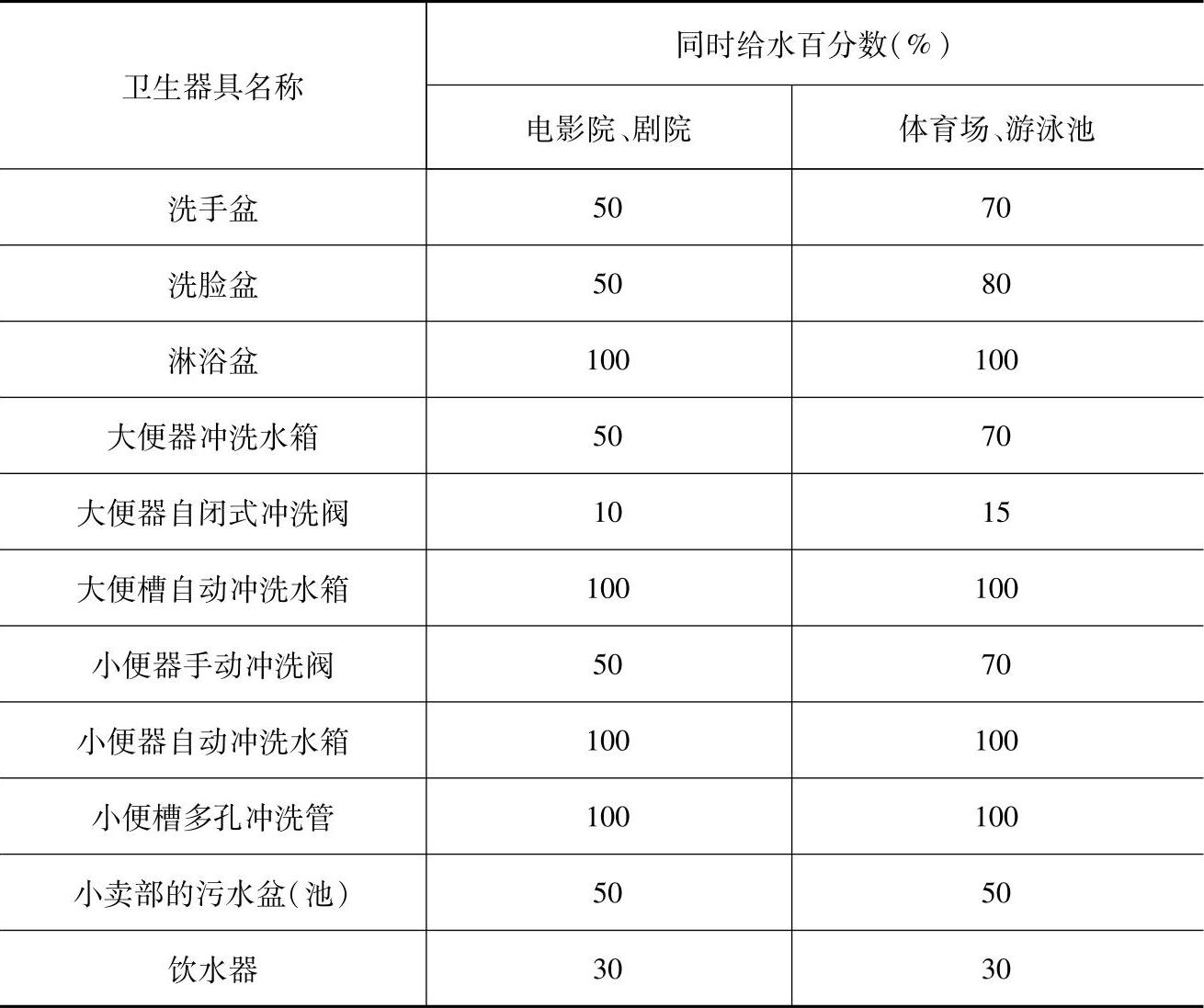

表1-12 影剧院、体育场、游泳池卫生器具同时给水百分数


应用式(1-11)时应注意:

1)如计算值小于该管段上一个最大卫生器具给水额定流量时,应采用一个最大的卫生器具给水额定流量作为设计秒流量。

2)大便器自闭式冲洗阀应单列计算,当单列计算值小于1.2L/s时,以1.2L/s计;大于1.2L/s时,以计算值计。
