气压给水设备是利用密闭压力罐内空气的可压缩性进行储存、调节和压送水量的装置，作用与屋顶水箱或水塔相同。由于供水压力是靠气压罐中的压缩空气维持，因此，气压罐的位置就不受高度和地位的限制。气压给水设备的优点是灵活性大、便于隐蔽和搬迁，投资少、建设速度快，水在密闭系统中流动，水质不易被污染，另外，还有消除水锤和器材噪声的作用；缺点主要有给水安全性较差，给水压力变动较大，调节容积较小，能耗大。

按压力稳定情况可分为变压式和定压式两种，按气水接触方式可分为补气式和隔膜式两类。

（1）变压式气压给水设备 变压式气压给水设备在向给水系统输水过程中，给水系统的压力随着气压罐的压力变化而变化，如图1-50所示。罐内的水在压缩空气的起始压力p₂的作用下，被压送至给水管网，随着罐内水量的减少，压缩空气体积膨胀，压力减小，当压力降至最小工作压力p₁时，压力信号器动作，使水泵起动。水泵出水除供用户外，多余部分进入气压水罐，罐内水位上升，空气又被压缩，当压力达到p₂时，压力信号器动作，使水泵停止工作，气压水罐再次向管网输水。

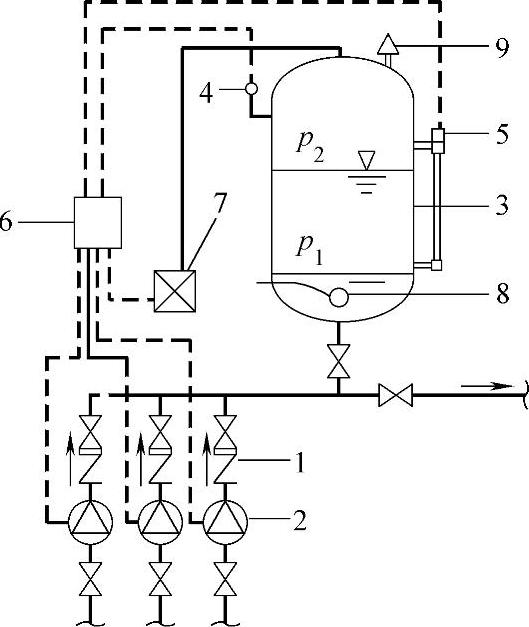

图1-50 单罐变压式气压给水设备

1—止回阀 2—水泵 3—气压水罐 4—压力信号器 5—液位信号器 6—控制器 7—补气装置 8—排气阀 9—安全阀

（2）定压式气压给水设备(www.daowen.com)

给水系统的压力不随着气压罐的压力变化而变化。一般常用的做法是在变压式气压给水设备的供水管上安装压力调节阀，调节阀后水压在要求的范围内，使供水压力相对稳定。对于双罐变压式给水设备，可以在压缩空气连通管上安装压力调节阀，将阀后气压控制在要求的范围内。

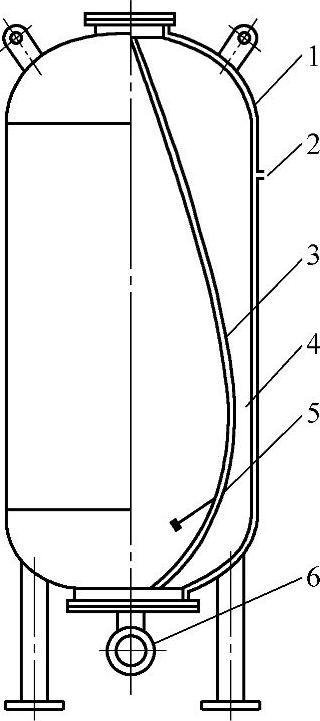

图1-51 囊形隔膜式气压罐

1—气压罐 2—充气口 3—橡胶隔膜 4—气室 5—水室 6—进出水口

（3）补气式气压给水设备 气压罐中的水与气直接接触，长期运行罐内的空气量就会减少，因此，应经常补气。补气的方式主要有空气压缩机补气、利用水泵出水管中的积存气补气、水射器补气和设补气罐补气等。

（4）隔膜式气压给水设备 隔膜式气压给水设备是在气压罐内装设橡胶隔膜将水与空气分开。常用的隔膜主要有帽形、囊形两类。图1-51所示为囊形隔膜式气压罐。隔膜式气压给水设备不仅省去补气装置，而且避免了空气对水的污染，因此应用广泛。
