水箱具有储备水量、增压、稳压、减压和调节水泵工作的作用。

1.水箱的配管与附件

水箱一般用各种钢板、玻璃钢、塑料或钢筋混凝土制作。钢板水箱内表面必须进行防腐处理，防腐材料不得污染水质。水箱的形状有圆形、方形、矩形和球形。

水箱一般应设进水管、出水管、溢流管、排水管、通气管、液位计、人孔等，如图1-48所示。

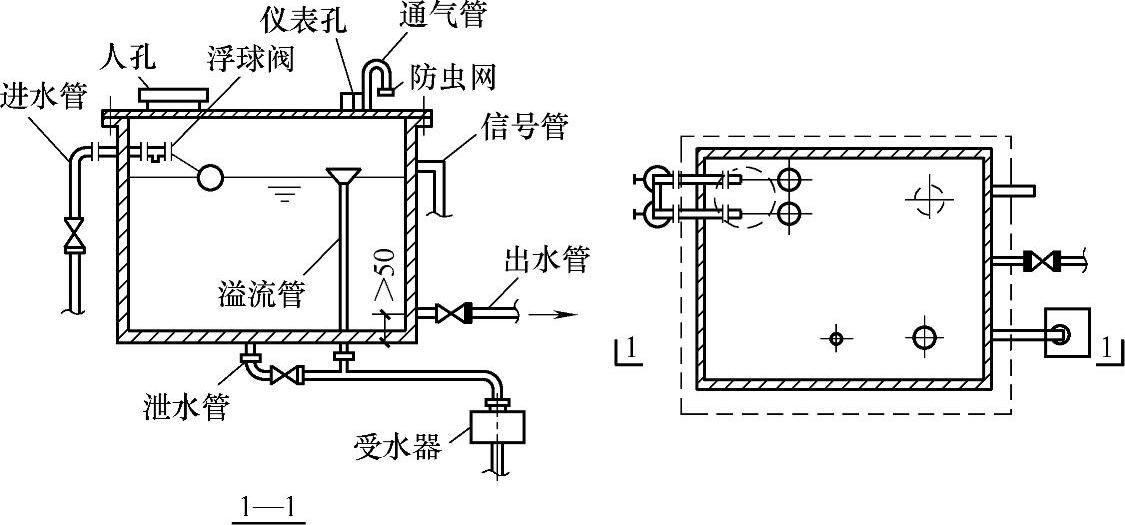

图1-48 水箱的配管与附件

（1）进水管与浮球阀 进水管至水箱上缘应有150～200mm的距离。当水箱利用管网压力进水时，进水管上应装设不少于两个浮球阀或液压水位控制阀，并在控制阀前装设检修阀门。当水箱利用加压泵进水并利用水位继电器控制水泵运行时，不装水位控制阀。进水管的管径按水泵出流量或建筑内部设计秒流量计算决定。

（2）出水管与止回阀 水箱出水管可以从侧壁或底部接出。生活给水的出水管其管底应高于箱底100～150mm，以防污染物流入供水管网。出水管上一般设置阀门。进水管和出水管可以合用一条管道，此时出水管上应设止回阀。出水管的管径按设计秒流量计算。

（3）溢流管 溢流管的作用是控制水箱的最高水位。溢流管的直径应按排泄最大入流量确定，一般比进水管大1～2级；溢流管宜采用水平喇叭口集水，喇叭口下的垂直管段不宜小于4倍溢流管管径，喇叭口应比最高水位高50mm。溢流管上不得装设阀门。为了防止污水倒灌，溢流管不得与排水系统直接相连，必须采用间接排水，设断流水箱和水封装置。当水箱装置在平屋顶上时，溢水可直接流在屋面上。

（4）泄水管 泄水管用以排放冲洗水箱的污水。泄水管应自水箱底部最低处接出，可连接在溢流管上，但不得与排水系统直接连接。管径不得小于50mm，泄水管上装有阀门。

（5）水位信号装置 是反映水位控制阀失灵报警的装置。信号管管底一般比溢流水位低10mm，管径一般为15～20mm，信号管应接至经常有人值班房间的洗脸盆、洗涤盆等处。水箱一般应在侧壁安装玻璃液位计，并应有传送到监控中心的水位指示仪表。若水箱液位与水泵联动则可在水箱侧壁或顶盖上安装液位继电器或信号器，采用自动水位报警装置。

在水箱内未装液位信号计时，可设水位信号管给出溢流信号。信号管上不装设阀门。

（6）通气管 通气管设在水箱盖上，可伸至室内或室外，但不得伸到存在有毒有害气体的地方，不得与排水系统和通风道相连。管口一般朝下，并设有滤网。通气管管径一般宜为100～150mm。

另外，对设有托盘的水箱，还应设一根直径为32～40mm的泄水管，以排泄箱壁的凝结水。

2.水箱的有效容积

高位水箱有效容积由高位水箱的调节容积、高位水箱的消防储水容积和高位水箱的生产事故储水容积三部分组成，具体应根据高位水箱的功能确定。

水箱的调节容积目前有两种计算方法，一种按水箱进水的不同情况由经验公式计算确定；另一种是根据经验进行估算。实际工作中多根据经验进行估算。(www.daowen.com)

由室外给水管网夜间直接进水的水箱，应按其供水的用水人数和最高日用水定额确定。

水泵—水箱联合供水的水箱，由人工起动水泵供水时，水箱容积可按水箱服务区域内的最高日用水量的12%确定；当水泵自动运行时，水箱调节容积可按水箱服务区域内的最大小时用水量的50%确定。

生产事故储水容积按工艺要求确定。

消防储水容积按照消防要求确定，一般都以10min的室内消防设计流量计算。

3.水箱的设置高度及水箱间要求

水箱的设置高度，应使其最低水位的标高满足最不利配水点或消火栓或自动喷水喷头的最小工作压力的要求。

水箱间应有良好的通风、采光和防蚊蝇措施，室内最低气温不得低于5℃。水箱间的净高不得小于2.2m。

非钢筋混凝土设备应放置在混凝土、砖或槽钢（工字钢）上，其间宜垫以石棉橡胶板、塑料板等绝缘材料。支墩高度不宜小于600mm，以便安装管道和进行检修。

水箱之间及水箱与建筑结构之间的最小距离按表1-2采用。

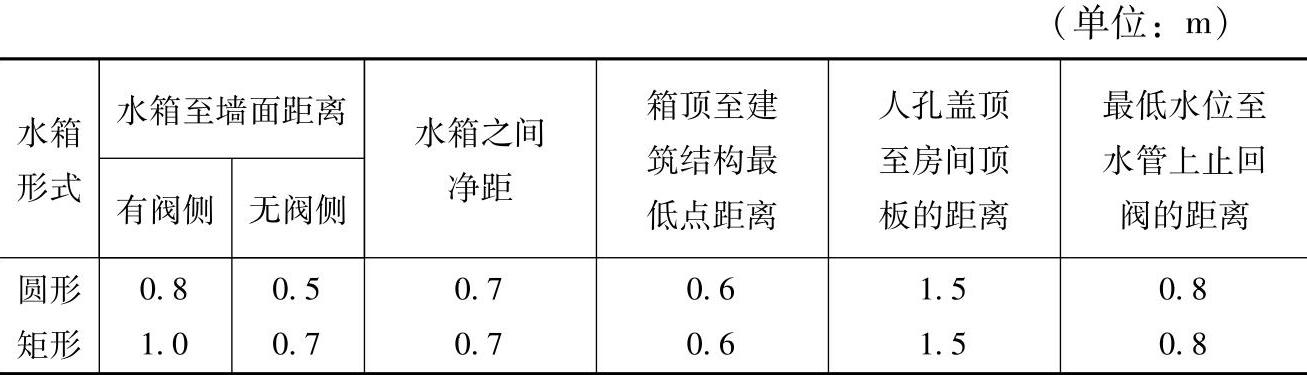

表1-2 水箱之间及水箱与建筑结构之间的最小距离

4.水箱间布置详图实例

图1-49所示为某建筑屋面水箱管道布置平面图。水箱储水容量20m³ ，其中消防储水容量18m³ ，余下2m³ 为十二～十九层垃圾收集间和屋面绿化用水，以保证18m³ 消防水箱的水质。20m³ 水箱所在的屋面标高为61.400m，20m³ 水箱内底标高为62.500m。水箱主要管道有标注“JJ”的进水管（DN50），放空管（DN70）与溢流管（DN70），标注“ZP”的自动喷水灭火系统出水管（DN100），标注“XH”的室内消火栓系统出水管（DN150），标注“J”的十二～十九层垃圾收集间和屋面绿化出水管。水箱面上还设有1个700mm×700mm的进人孔，1根DN150透气管，水箱内设有1个水位信号显示标尺（设在水箱的转角处）。标注“JJ”的进水管分成2根从水箱侧面进入，第1根（DN50）距水箱内侧壁500mm，第2根（DN50）与第1根距离为800mm；溢流管（DN70）、十二～十九层垃圾收集间和屋面绿化出水管与进水管同侧；放空管、透气管、自动喷水灭火系统出水管和室内消火栓系统出水管均设在水箱的中线上，距侧壁1250mm；放空管（DN70）与第2根进水管的距离为1300mm；透气管（DN150）与放空管的距离为500mm；自动喷水灭火系统出水管（DN100）与透气管的距离为500mm；室内消火栓系统出水管（DN150）与自动喷水灭火系统出水管的距离为500mm；十二～十九层垃圾收集间和屋面绿化出水管（DN32）与室内消火栓系统出水管的距离为500mm。溢流管末端设有1个防虫网罩。

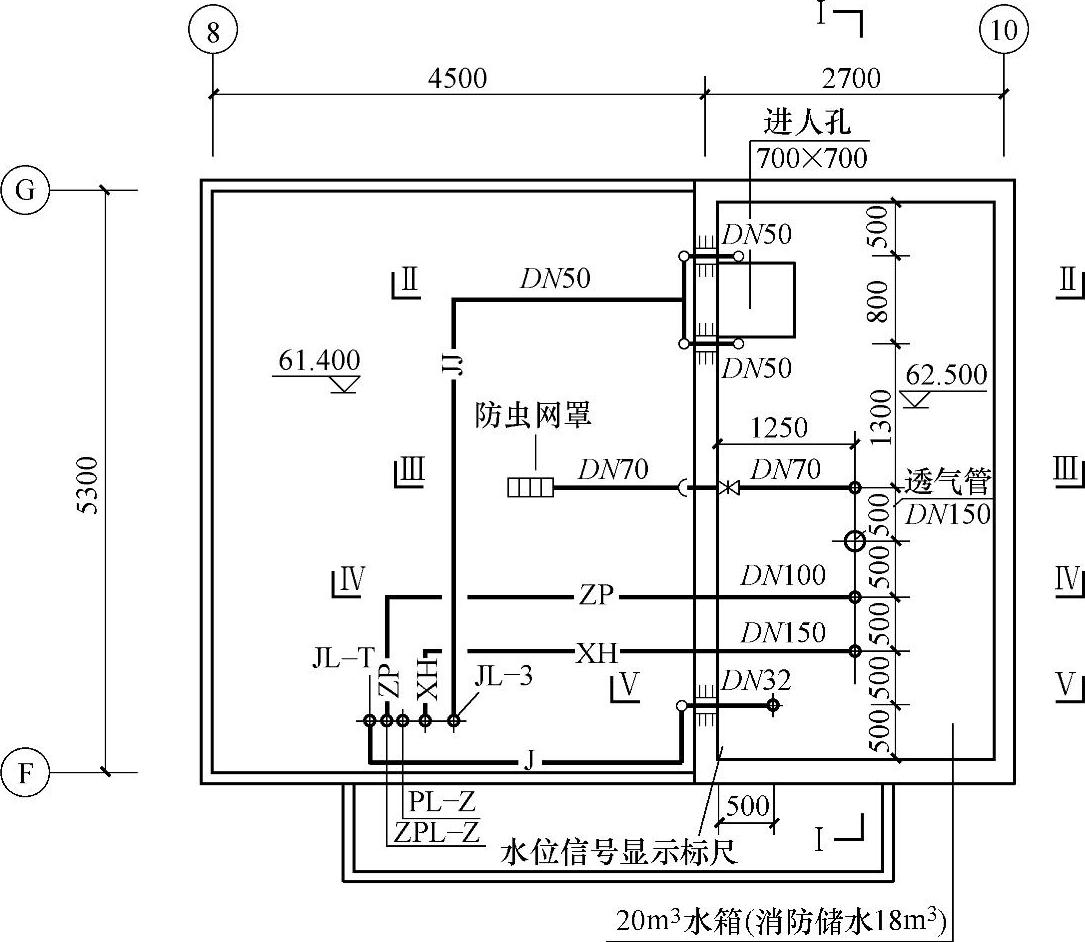

图1-49 某建筑屋面水箱管道布置平面图
