当城市给水管网压力较低，供水压力不足时，常需设水泵装置来增加水流压力。在建筑内部给水系统中，多采用离心泵。

1.水泵装置的抽水方式

水泵装置的抽水方式分为水泵直接从室外给水管网抽水和水泵从储水池抽水两种。水泵直接抽水就是将水泵的吸水管直接接到室外给水管网上，水泵直接从室外给水管网中抽水。这种方式可以利用城市管网的压力、节省能源，系统比较简单、投资少，并能保护水质不受到污染。但在有些情况下，水泵直接抽水会降低城市管网的压力，从而影响附近地区用户的正常供水。当用水量较大，城市管网不能供水泵直接抽水时，应建造储水池，城市管网不断地向池内储水，水泵从储水池抽水。这种抽水方式不会因大量抽水而影响城市管网的正常供水，而且储水池存有一定的水量，供水安全可靠，但水泵不能利用城市管网的水压，消耗电能较多，而且水池中的水易被污染。

2.水泵的选择

选择水泵首先要确定水泵的流量和与此流量相对应的扬程，然后合理选用水泵型号，使水泵在高效区工作。

水泵的流量按下列原则确定：水泵后无水箱等调节装置时，应按设计秒流量确定；水泵后有水箱等调节装置时，一般按最大小时流量确定。调速泵在额定转速的工作点，应位于水泵高效区的末端。

水泵的扬程应满足最不利配水点或消火栓等所需要的水压。

3.水泵的布置与安装

1）水泵机组的布置要求应符合表1-1的规定。

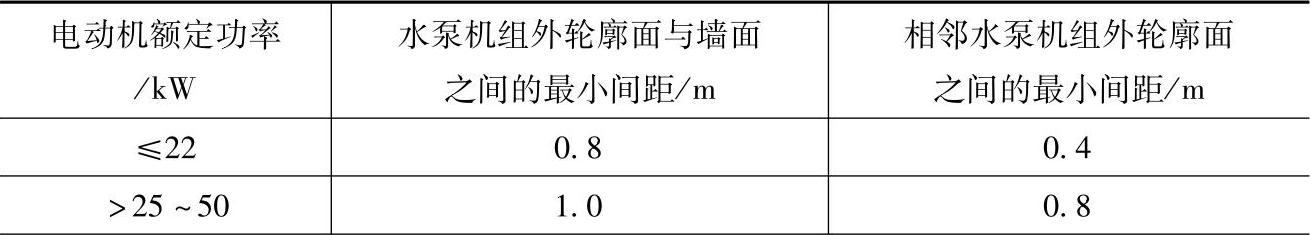

表1-1 水泵机组的布置要求

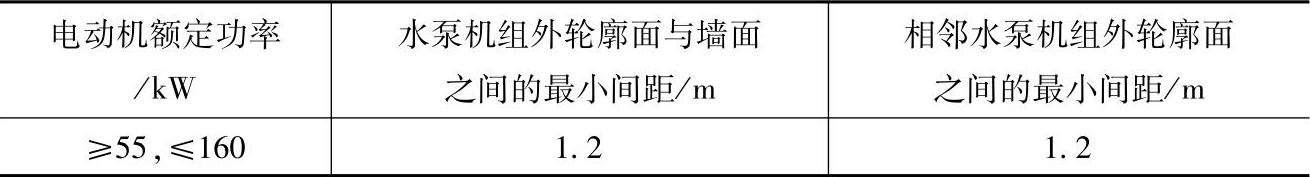

（续）

注：1.水泵侧面有管道时，外轮廓面计至管道外壁面。

2.水泵机组是指水泵与电动机的联合体，或已安装在金属座架上的多台水泵组合体。

2）每台水泵宜设计单独吸水管，若设计成共用吸水管一般至少两条，并设连通管与每台泵吸水管连接。吸水管内的流速宜采用1.0～1.2m/s，吸水喇叭口应低于最低水位不小于2倍吸水管的管径，且不小于0.5m。(www.daowen.com)

3）为减少水泵运转时对周围环境的影响，应对水泵运行进行隔振处理。隔振技术以设备隔振为主，管道和支架隔振为辅。卧式水泵隔振宜加设隔振垫或隔振器、隔振基座，如图1-45所示；立式水泵隔振优先推荐阻尼弹簧隔振器，其上端与隔振基座和钢垫板用螺栓固定，其下端与混凝土基础用螺栓固定，如图1-46所示。

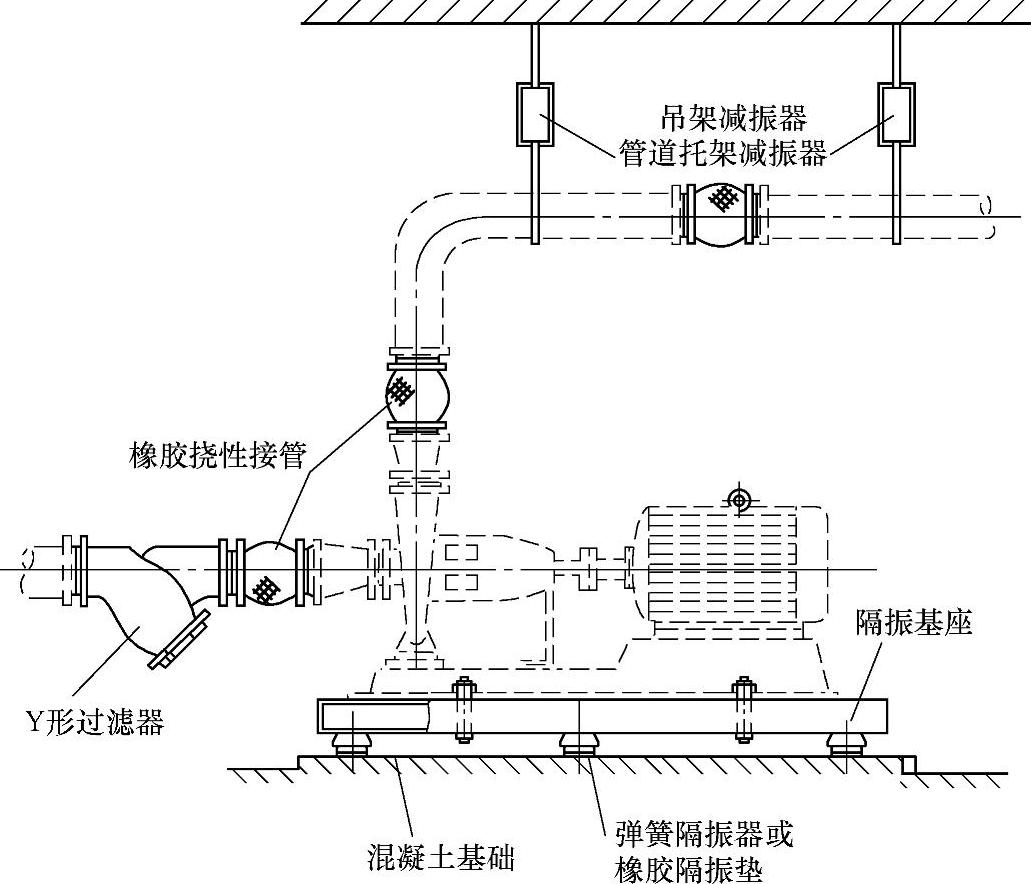

图1-45 卧式水泵隔振

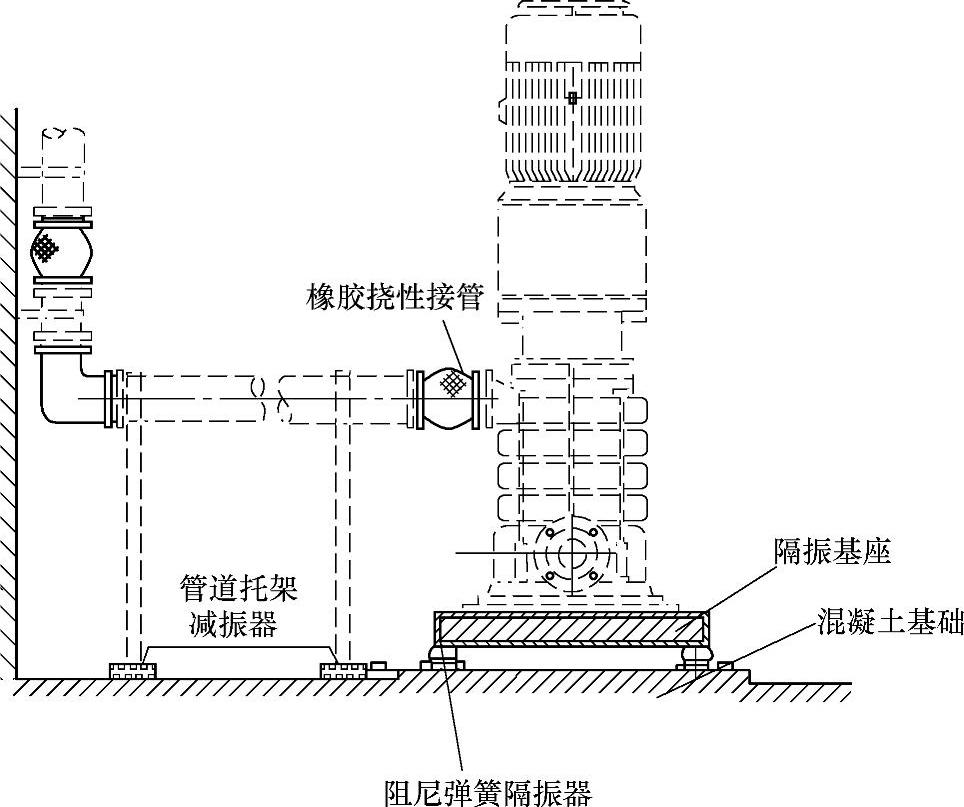

图1-46 立式水泵隔振

4）设置水泵的房间应当干燥、通风良好、光线充足，冬季不能冰冻，并应有排水措施。泵房净高不小于3.2m。在建筑物内布置水泵，泵房应远离要求安静和防振的房间（如病房、卧室、教室等）。

4.水池与泵房布置详图实例

图1-47（见书后插页）所示为某建筑物地下泵房与消防水池平面布置图。该地下泵房设自动喷淋增压泵2台，一用一备；水喷雾增压泵2台，一用一备；室内消火栓增压泵2台，一用一备；自动喷淋稳压泵2台，一用一备；自动喷淋保压气压罐（1套），控制扬程为80（开稳压泵）～90m（停稳压泵）；设管网叠压供水装置2套（整体式），其中十二～十九层1套，四～十一层1套。另外还有五处设有集水坑与排污潜水泵，每处2台排污潜水泵，一用一备。

在图1-47中编号“J2”为引自室外消防环状管网，引入管距l轴为600m，管径为DN100，分2根进入360m³的消防水池，在360m³消防水池内设有2个小孔式浮球阀，第1根进水管与上边墙内侧距离为1000mm，第2根进水管与第1根进水管距离为800mm；溢流管管径为DN150，溢流管与第2根进水管距离为1500mm；放空管管径为DN100，放空管与溢流管距离为600mm，放空管在水泵房内设有1个闸阀。

2根编号“J1”生活给水管引自室外生活给水管，第1根编号“J1”生活给水管（DN70）直接供应一～三层用水，第2根编号“J1”生活给水管（DN100）分别接往编号“5”管网叠压供水装置（供应四～十一层用水）和编号“4”管网叠压供水装置（供应十二～十九层用水），管网叠压供水装置进水管管径采用DN100、出水管管径为DN70，编号“J2”与第1根编号“J1”管道距离为200mm，第1根编号“J1”与第2根编号“J1”管道距离为200mm；水泵房内设有2台排污潜水泵，排出管（内外热镀锌钢管）管径DN80，排出管与第2根编号“J1”管道距离为400mm。

两台室内消火栓增压泵，伸入360m³消防水池的吸水管管径为DN175，第1根吸水管与放空管平面距离为900mm，第2根吸水管与第1根吸水管平面距离为1300mm，室内消火栓增压泵出水管（DN100）与标注“XH”横干管（DN150）连接，连接处两侧设置闸阀（DN150），共有3个闸阀，横干管上还引出1根支管（DN150），支管与自动喷淋增压泵第1根吸水管的平面距离为650mm，在支管上设有1个安全阀（设定压力1.6MPa），当超过设定压力值时，泄水至360m³消防水池内，横干管一端穿出剪力墙，另一端通过设备用房走道接往室内消火栓系统。

两台水喷雾增压泵伸入360m³消防水池的吸水管管径为DN125，第1根吸水管与室内消火栓增压泵的第2根吸水管平面距离为1300mm，第2根吸水管与第1根吸水管平面距离为1100mm。水喷雾增压泵出水管（DN80）与标注“PW”横干管（DN100）连接。

“PW”横干管一端穿出剪力墙与室外消防水泵接合器连接；另一端接来自屋面消防水箱的给水管（DN100），来自屋面消防水箱的给水管与自动喷水灭火系统共用，通过分别设置静声式止回阀（两端加设闸阀）来加以分开。横干管上接出1根DN100管道，管道设置信号闸阀和Y形过滤器，再接往设置在水泵房内的雨淋阀，通过雨淋阀接往发电机房水喷雾喷头，在水泵房内设有1根发电机房水喷雾系统的试水管（DN25），在试水管上设有1个明杆截止阀。

两台编号“1”自动喷淋增压泵，伸入360m³消防水池的吸水管管径为DN200，第1根吸水管与编号“2”水泵的第2根吸水管平面距离为1300mm，第2根吸水管与第1根吸水管平面距离为1300mm，自动喷淋增压泵出水管（DN150）与标注“ZP”横干管（DN150）连接，连接处两侧设置闸阀（DN150），共有3个闸阀，横干管上还引出1根支管（DN150），支管与编号“2”水泵的第2根吸水管平面距离为450mm，在支管上设有1个安全阀（设定压力1.6MPa），当超过设定压力值时，泄水至360m³消防水池内。

两根编号“ZP”的环形横干管（DN150）一端穿出剪力墙，另一端与保压气压罐、稳压泵连接，并在连接管上设置闸阀，编号“ZP”的横干管（DN150）上接出两根DN150的支管分别连接湿式报警阀，第1套湿式报警阀供地下室～四层喷淋系统，第2套湿式报警阀供五～十九层喷淋系统。两台稳压泵共用1根吸水管，吸水管管径DN80，吸水管与编号“1”水泵的第2根吸水管的平面距离为700mm；穿外侧剪力墙第1根标注“ZP”自动喷水灭火系统干管与标注“W”排污潜水泵出水管之间的水平距离为550mm，第1根标注“ZP”管道与标注“PW”发电机房水喷雾给水管之间的水平距离为300mm，标注“PW”管道与标注“XH”室内消火栓系统干管之间的水平距离为200mm，标注“XH”管道与第2根标注“ZP”自动喷水灭火系统干管水平距离为200mm；所有穿外侧剪力墙与360m³消防水池池壁管道均应预埋防水套管；在消防系统上使用的闸阀，除了信号闸阀，均为明杆铜芯闸阀。
