1.配水附件

配水附件是指安装在卫生器具及用水点的各式水龙头。常用配水龙头如图1-13所示。

（1）球形阀式配水龙头 如图1-13a所示。一般安装在洗涤盆、污水盆、盥洗槽卫生器具上，直径有15mm、20mm、25mm三种。

（2）旋塞式配水龙头 如图1-13b所示。一般是铜制的，多安装在浴池、洗衣房、开水间的热水管道上。

（3）普通洗脸盆水龙头 如图1-13c所示。安装在洗涤盆上，单供冷水或热水。

（4）单手柄浴盆水龙头 如图1-13d所示。可以安装在各种浴盆上。

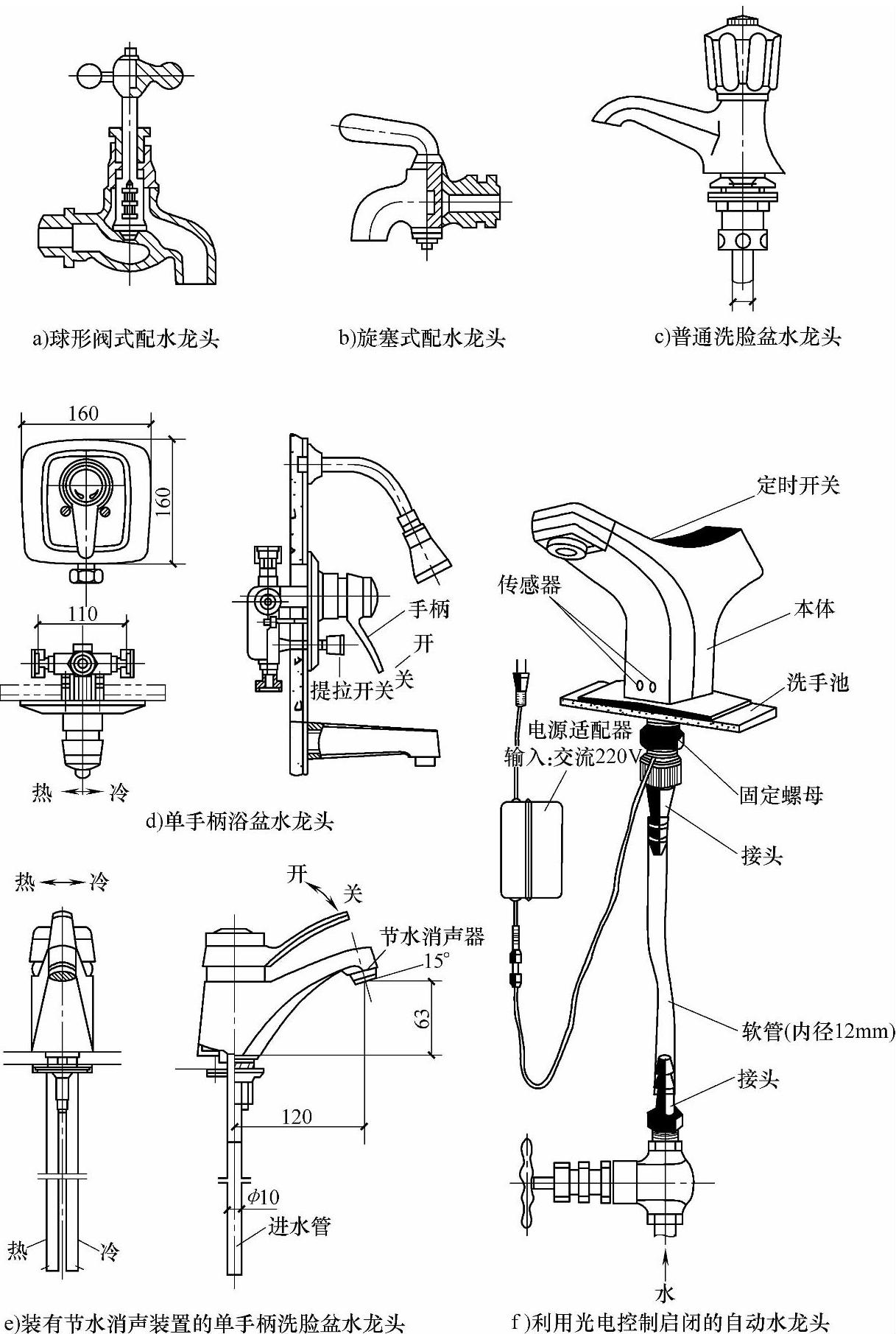

图1-13 常用配水龙头

（5）装有节水消声装置的单手柄洗脸盆水龙头 如图1-13e所示。这种水龙头既能节水，又能减小噪声。

（6）利用光电控制启闭的自动水龙头 如图1-13f所示。这种水龙头能够利用光电原理自动控制水龙头的启闭，不仅使用方便，而且可以避免自来水的浪费。

2.控制附件

控制附件就是各种阀门。常用的有截止阀、闸阀、止回阀、浮球阀及安全阀等，如图1-14所示。

（1）截止阀 如图1-14a所示。只能用来关闭水流，不能作调节流量用。截止阀关闭严密，但水流阻力较大，一般安装在管径小于或等于50mm的管道上。安装时注意方向，应使水低进高出，防止装反。

（2）闸阀 如图1-14b所示。用来开启和关闭管道中的水流，也可以用来调节流量。闸阀阻力较小，但水中杂质沉积于阀座时，阀板关闭不严，易产生漏水现象。一般安装在管径大于或等于70mm的管道上。

（3）蝶阀 如图1-14c所示。用于调节和关断水流，这种阀门体积小，启闭方便。

（4）止回阀 用于阻止水流的反向流动，常用的有以下几种形式。旋启式止回阀，如图1-14d所示，水平安装和垂直安装均可，但因启闭迅速，易引起水锤，不宜在压力较高的管道上采用；升降式止回阀，如图1-14e所示，只能水平安装，水流阻力较大，宜用于小口径的管道上；消声止回阀，如图1-14f所示，可消除阀门关闭时的水锤冲击和噪声；梭式止回阀，如图1-14g所示，是一种新型止回阀，不仅水流阻力小，且密封性能好。

（5）浮球阀 如图1-14h所示。是一种能够自动打开自动关闭的阀门，一般安装在水箱或水池的进水管上控制水位。当水位达到设计水位时，浮球阀自动关闭进水管；当水位下降时，浮球阀自动打开，继续进水。浮球阀所用的浮球较大，阀芯也易卡住引起控制失灵。液压水位控制阀是浮球阀的升级换代产品，如图1-14i所示，其作用同浮球阀，克服了浮球阀阀芯易卡住引起溢水等弊病。

（6）安全阀 主要用于防止管网或密闭用水设备压力过高，一般有弹簧式和杠杆式两种，分别如图1-14j所示和图1-14k所示。(www.daowen.com)

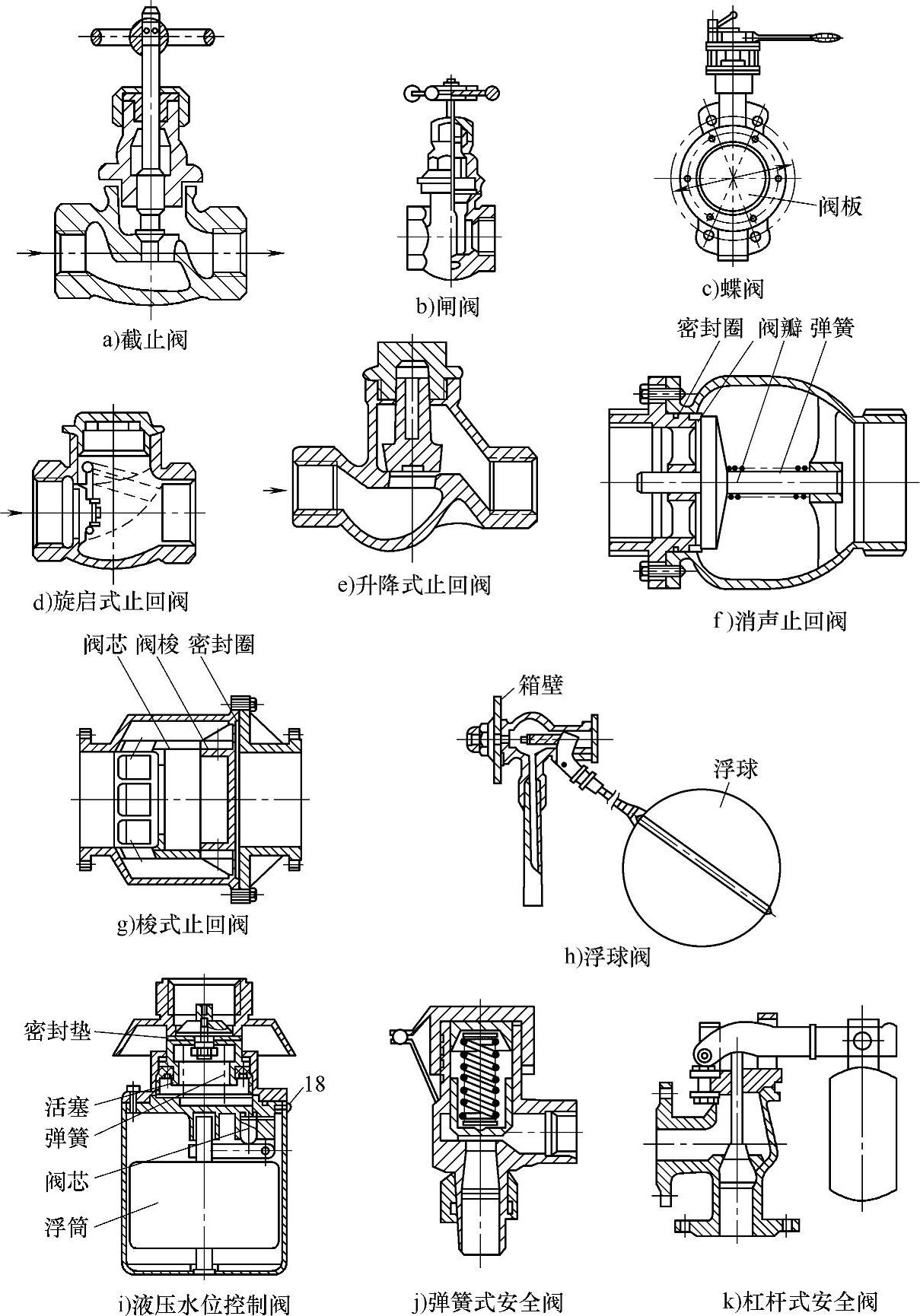

图1-14 各类阀门

3.水表

目前建筑给水系统广泛采用流速式水表。流速式水表是根据直径一定时，流量与流速成正比的原理来计量水量的。水流通过水表时冲动翼轮旋转，并通过翼轮轴带动齿轮盘，记录流过的水量。

流速式水表可分为旋翼式、螺翼式、复式和正逆流水表四种类型，采用较多的是旋翼式、螺翼式，其结构如图1-15所示。

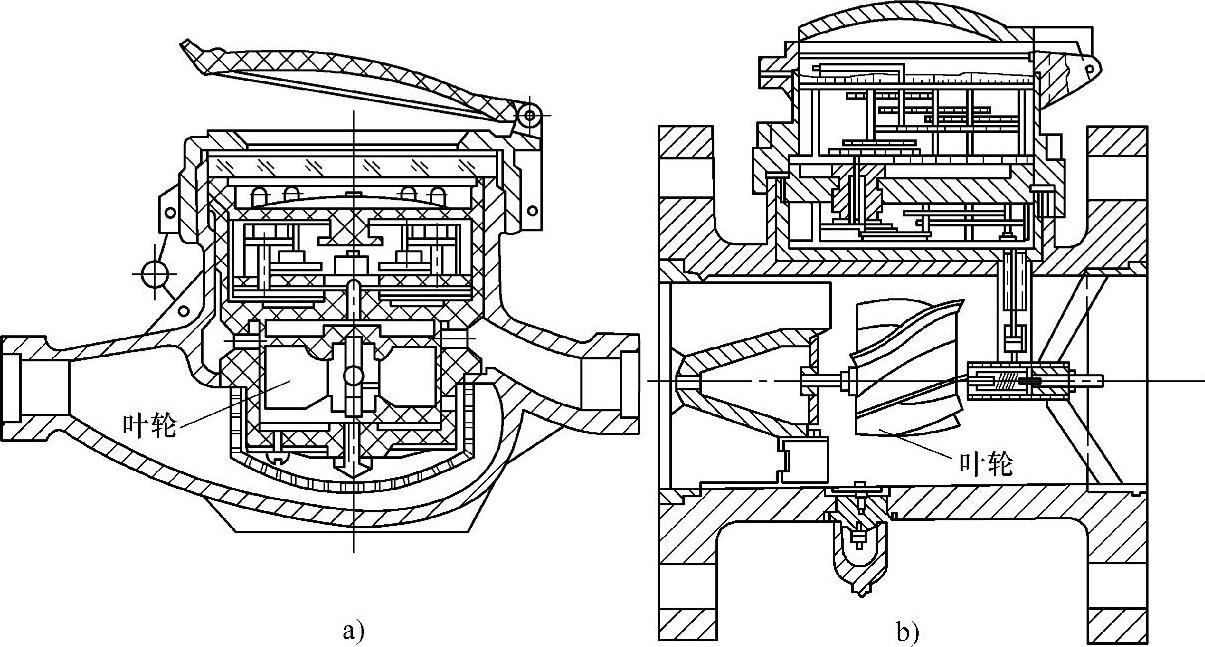

图1-15 流速式水表

a）旋翼式水表 b）螺翼式水表

螺翼式水表的翼轮轴与水流方向平行，水流阻力较小，多为大口径水表，适用于测量大流量；旋翼式水表的翼轮轴与水流方向垂直，水流阻力较大，多为小口径水表，适用于小流量的测量；复式水表由主表及副表组成，用水量小时仅由副表计量，用水量大时，则由主表和副表同时计量，适用于用水量变化幅度大的用户；正逆流水表可计量管内正、逆两向流量之总和，主要用于计量海水的正逆方向流量。

水表按计数器的工作现状分为干式和湿式两种。湿式水表的传动机构和计量盘浸没在水中，而干式水表的传动机构和计量盘用金属盘与水隔开。湿式水表构造简单，计量准确，密封性能好。但水质浊度高时，将降低水表精度，缩短水表寿命。湿式水表适用于水温不超过40℃的洁净水，干式水表适用水温不超过100℃的洁净水。

按读数机构的位置不同，水表可分为现场指示型、远传型和远传现场组合型。现场指示型：计数器读数机构不分离，与水表为一体；远传型：计数器示值远离水表安装现场，分为无线和有线两种；远传现场组合型：即在现场可读取示值，在远离现场处也能读取示值。

一般情况下，公称直径小于或等于50mm时，应采用旋翼式水表；公称直径大于50mm时，应采用螺翼式水表。在干式和湿式水表中应优先采用干式水表。

水表公称直径的确定：

1）水表口径宜与给水管道接口管径一致。

2）用水量均匀的生活给水系统的水表应以给水设计流量选定水表的常用流量。

3）用水量不均匀的生活给水系统的水表应以设计流量选定水表的过载流量。

4）在消防时除生活用水外尚需通过消防流量的水表，应以生活用水的设计流量叠加消防流量进行校核，校核流量不应大于水表的过载流量。
