建筑给水系统一般由引入管、水表节点、管道系统、给水附件、升压和储水设备、消防设备等组成，如图1-1所示。

1.引入管

引入管是城市给水管道与用户给水管道间的连接管。当用户为一幢单独建筑物时，引入管也称进户管；当用户为工厂、学校等建筑群体时，引入管是指总进水管。

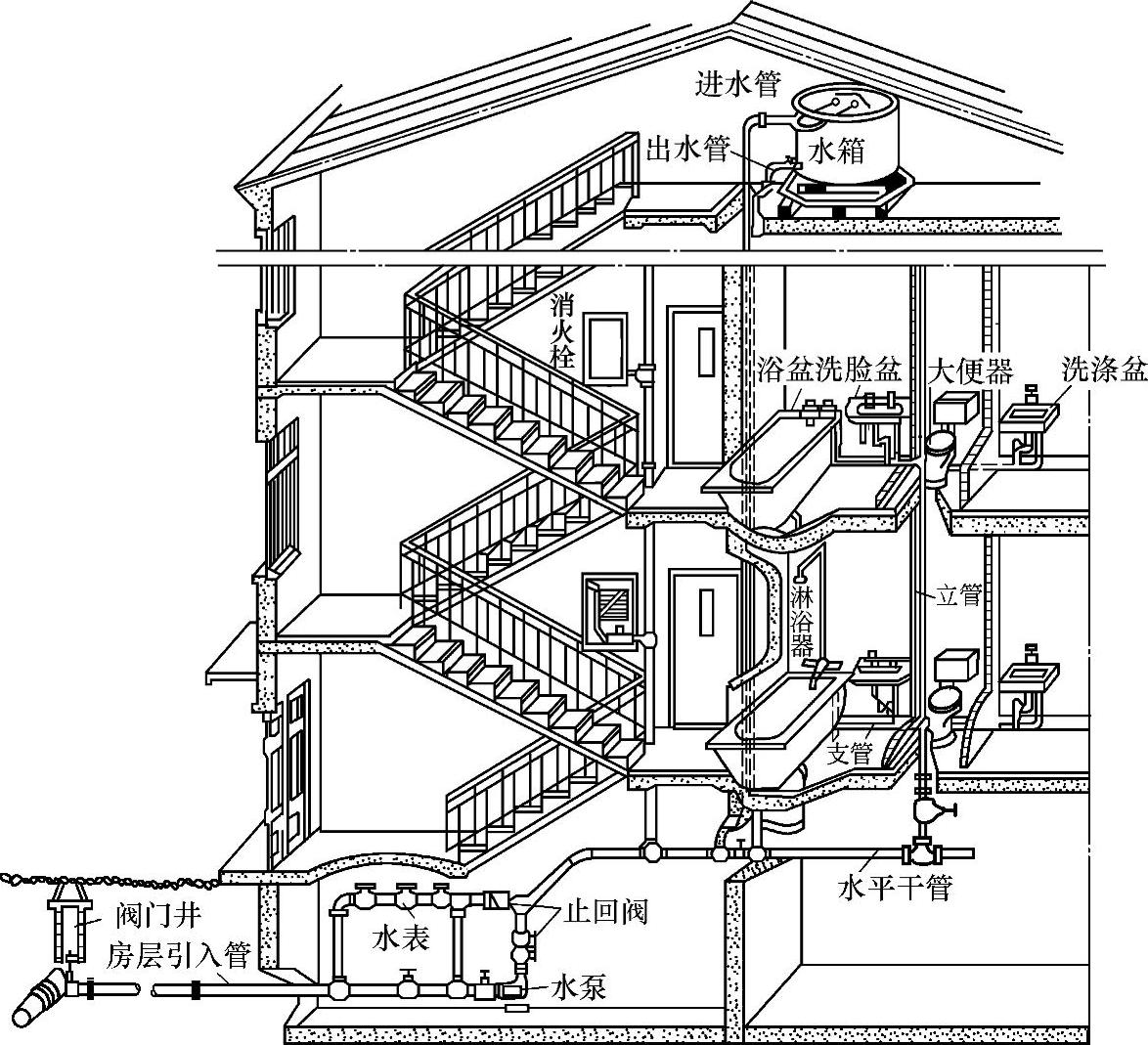

图1-1 建筑给水系统

2.水表节点

水表及其前后设置的闸门、泄水装置等总称为水表节点。闸门是在检修和拆换水表时用以关闭管道的；泄水装置主要用来放空管网，检测水表精度及测定进户点压力值。水表节点分为无旁通管（图1-2）和有旁通管两种（图1-3）。对于不允许断水的用户一般采用有旁通管的水表节点，对于那些允许在短时间内停水的用户，可以采用无旁通管的水表节点。为了保证水表前水流平稳，计量准确，螺翼式水表前应有长度为8～10倍水表公称直径的直管段。其他类型水表的前后，则应有不小于300mm的直线管段。

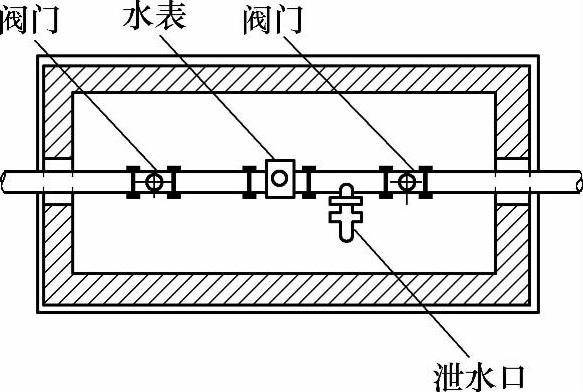

图1-2 无旁通管

(www.daowen.com)

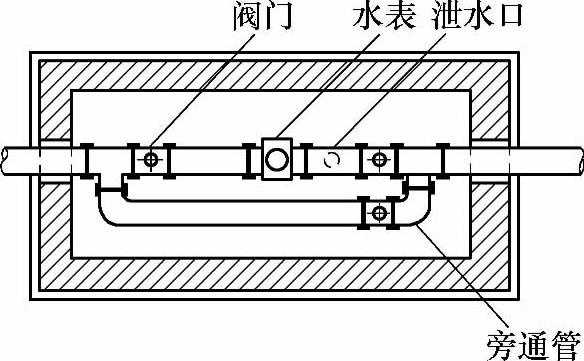

图1-3 有旁通管

3.管道系统

管道系统是指建筑内部的各种管道。如水平或垂直干管、立管、横支管等。

4.给水附件

为了便于取用、调节和检修，给水管路上设有控制附件和配水附件。包括各式阀门及各式配水龙头、仪表等。

5.加压和储水设备

当室外给水管网中的水压、水量不能满足用水要求时，或者用户对水压稳定性、供水安全性有要求时，须设置加压和储水设备，常见有水泵、水箱、水池和气压水罐等。

6.建筑内消防设备

建筑内部消防给水设备常见的是消火栓消防设备。包括消火栓、水枪和水龙带等。当消防上有特殊要求时，还应安装自动喷洒灭火设备，包括喷头、控制阀等。
