1. 气缸缸径的测量

1）准备工作

（1）准备工具：量缸表、百分表、外径千分尺、游标卡尺、发动机台架。

（2）辅助物料：棉纱、台虎钳、抹布。

2）操作步骤及注意事项

（1）操作步骤。

① 按照维修手册数据，校准外径千分尺（若无维修手册，可用游标卡尺测量气缸上部直径，以此数据作为标注缸径大小）。以帕萨特ANQ 型发动机为例，其标准缸径大小为81.00 mm。

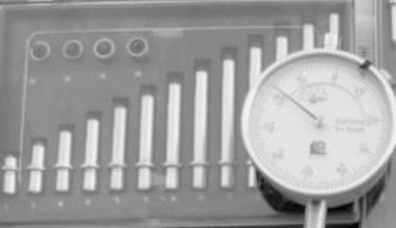

② 按照被测气缸标准尺寸安装合适测杆（见图4-76）。

图4-76　选择合适量程的量杆

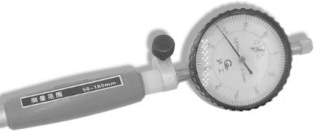

③ 安装内径百分表，轻轻压下使其有1 mm 左右伸缩量（见图4-77）。

图4-77　安装内径百分表

④ 将量缸表放到台虎钳上，摇晃测杆调整表盘对准零位（见图4-78）。

图4-78　量缸表校零

⑤ 用抹布擦拭气缸壁，将测杆倾斜伸入气缸，测量气缸上截面两个方向的直径，并记录（见图4-22）。

⑥ 测量气缸中截面两个方向的直径，并记录。

⑦ 测量气缸下截面两个方向的直径，并记录。

⑧ 用同样的方法测量其他4 缸的磨损量。

⑨ 记录并分析数据提出维修意见（见表4-2）。

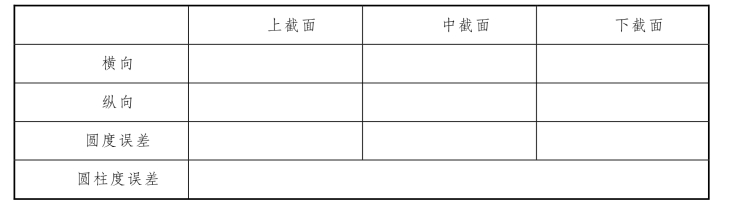

表4-2　第一缸数据记录　单位：mm

帕萨特ANQ 发动机参考数据见表4-3。

表4-3　帕萨特ANQ 气缸及活塞直径　单位：mm

(www.daowen.com)

⑩ 7S 现场管理。

（2）注意事项。

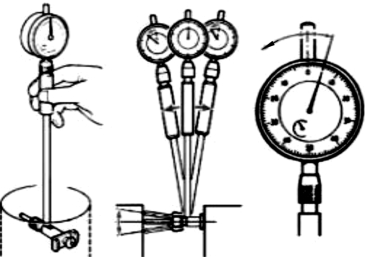

① 内径百分表表杆应垂直于气缸截面方向（见图4-79），即同一测量点的最小直径。前后摆动量缸表，当表盘指针指到最小数值时即表明内径百分表表杆与气缸截面已经垂直，此时读数为标准读数。当百分表大指针顺时针方向离开零位时，表示气缸直径小于标准缸径，若逆时针方向离开零位，表示气缸直径大于标准缸径。

图4-79　量杆需和气缸垂直

② 测量完一个截面以后，不能直接拉动量缸表到新的测量位置，应先取出并重新将量缸表移到新的位置，以防在测量的时候损坏气缸壁和量缸表。

2. 气缸平面度的检测

1）准备工作

（1）准备工具：刀口尺、塞尺。

（2）辅助物料：棉纱、抹布。

2）操作步骤及注意事项

（1）操作步骤。

① 用干净的抹布清洁气缸体表面及量具。

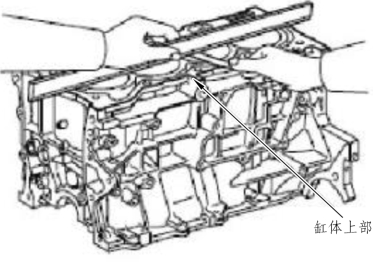

② 测量时应将刀口尺倾斜一定角度测量对称线并至少选取5 个点，用塞尺测量并注意观察刀口尺与被检测平面之间是否有空隙，如图4-80 所示。

图4-80　气缸平面度检测

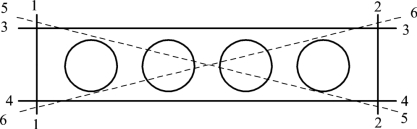

③ 按照图4-81 所示方向依次检测气缸各个方向的平面度。

图4-81　气缸平面度检测时的检测方向

④ 记录测量数据，对比被测发动机维修手册，提出维修意见。

参考：帕萨特 ANQ 型发动机的最大允许变形为 0.1 mm，气缸修理尺寸最小为139.4 mm。

⑤ 7S 管理。

（2）注意事项。

① 刀口尺刃口处很锋利，使用过程中要注意安全，并且要轻拿轻放，以免损坏刀口尺。

② 在测量气缸体平面度时，测量点尽量选择在水道口及油道口处。
