1. 正时皮带及气缸盖的拆卸

1）准备工作

提前准备好配气机构拆装的工具，熟悉维修手册上面的数据，戴好手套，穿上工作服，做到工具不落地。

（1）准备工具：120 工具套件、扭力扳手、千分尺、吸铁棒。

（2）辅助物料：棉纱、机油、抹布。

2）操作步骤及注意事项

（1）操作步骤。

① 拆下发动机正时皮带护罩。

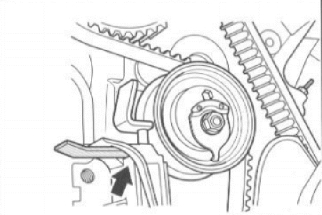

② 用齿形皮带轮中心螺栓，沿发动机转动方向将发动机一缸活塞置于压缩上止点处，如图4-54 中箭头所示。使用专用工具使皮带上的张紧轮转动，待张紧轮松弛即可拆下正时皮带（拆卸前注意皮带旋转标记），如图4-55 所示。

图4-54　取下正时皮带　

图4-55　取下正时皮带张紧轮

③ 按图4-56 顺序拆下气缸盖螺栓，拆下气缸盖（按照从外向里，对角进行的拆卸顺序）。

（2）注意事项。

① 正时皮带拆卸前，需标记皮带旋转方向。

② 拆卸缸盖螺栓的过程中，必须按顺序分2～3 次拧下螺栓。

2. 凸轮轴的拆卸

1）准备工作

（1）准备工具：120 工具套件、扭力扳手、正时安装工具。

（2）辅助物料：机油、棉纱。

2）操作步骤及注意事项

（1）操作步骤（见图4-57）。

图4-56　缸盖螺栓拆卸顺序

图4-57　凸轮轴轴承盖拆卸顺序

① 首先拆下进、排气凸轮轴第3 和第5 轴承盖。

② 拆下双轴承盖。

③ 拆下进、排气凸轮轴链轮旁的两轴承盖。

④ 拆下凸轮轴调整器紧固螺栓。

⑤ 拆下进、排气凸轮轴第2 和第4 轴承盖。

⑥ 拆下带凸轮轴调整器的进、排气凸轮轴。

（2）注意事项。

① 拆卸凸轮轴轴承盖螺栓过程中，必须按顺序分2～3 次拧下螺栓。(www.daowen.com)

② 拆卸凸轮轴轴承盖螺栓过程中，注意保持凸轮轴轴承盖受力均匀。

3. 气门组的拆卸

1）准备工作

（1）准备工具：吸铁棒、气门卡钳（见图4-58）、气门油封钳（见图4-59）。

（2）辅助物料：棉纱，黄油。

2）操作步骤及注意事项

（1）操作步骤。

① 用吸铁棒将所有液压挺柱吸出并按顺序放入机油中浸泡。

图4-58　气门卡钳

图4-59　气门油封钳

② 选择并组装合适的气门卡钳，如图4-60 所示。

③ 压缩气门（见图4-61），露出气门弹簧锁片（见图4-62）。

图4-60　组装气门卡钳

图4-61　压缩气门　

图4-62　露出气门弹簧锁片

④ 用吸铁棒吸出气门弹簧锁片（见图4-63）。

图4-63　吸出弹簧锁片

⑤ 松开并移除气门卡钳，将气门组零件（见图4-64）取出并放入汽油中进行清洁。

⑥ 使用气门油封钳拆下气门油封（见图4-65）。

图4-64　气门组零件

图4-65　拆下气门油封

（2）注意事项。

① 气门油封一旦拆卸，需更换新件。

② 在拆气门锁片时，有条件的情况下需佩戴护目镜以防止锁片弹出击伤眼部；在没有护目镜的情况下需用手挡在气门压具上，防止锁片弹出。

③ 使用气门卡钳的过程中，卡钳上下两端在压缩气门弹簧时必须在一条直线上。
