某矿从法国引进的CT—500HE型电动铲运机是全液压矿石铲运设备。四轮驱动，斗容为0.38m³，有效载重600kg。液压系统实现轮轴转向、铲斗升降、装卸、铲运及卷缆等工作。设备工作效率高，转向灵活。由于长时间使用，维护不及时，发生故障，铲运机不能行走。

1.液压系统故障分析

CT—500HE型电动铲运机液压系统工作回路主要有静压回路（含行走回路、辅助工作回路）和液压回路（铲运工作回路、转向回路、卷缆回路等）。

1）故障现象。送电检查，在延时时间（3s）内跳闸，电动机不起动。断开保护系统，起动电动机（不跳闸），轮轴转向部分、铲举部分、卷缆部分工作正常，但铲运机仍不能行走。从故障现象分析，故障可能出在静压回路。

2）检测静压回路。检测行走回路，如图4-3所示，阀1，阀3压力p_t=42MPa，工作正常。检测辅助回路，压力p_i=0.5MPa，小于正常工作压力（1.0～1.6MPa），故障可能出在辅助回路。

3）分析辅助回路。从辅助回路的作用分析，压力低于正常工作压力时，会引起继电器（安全保护装置）在延时时间内动作跳闸，同时液压制动闸打不开，造成铲运机不能行走，同故障现象相符。

因此可判定故障是由辅助回路压力不足造成的。引起辅助回路压力降低的原因有：①阀2（1.6MPa溢流阀）故障；②辅助泵、制动闸及油路泄漏；③油位低。(www.daowen.com)

2.故障排除

1）检查阀2。拆卸阀2，打开发现阀芯被黑色胶质物卡住，不能关严，引起泄漏，造成辅助回路压力降低。

2）处理措施。清洗溢流阀、滤网，更换液压油，重新组装，试车，机器恢复正常。

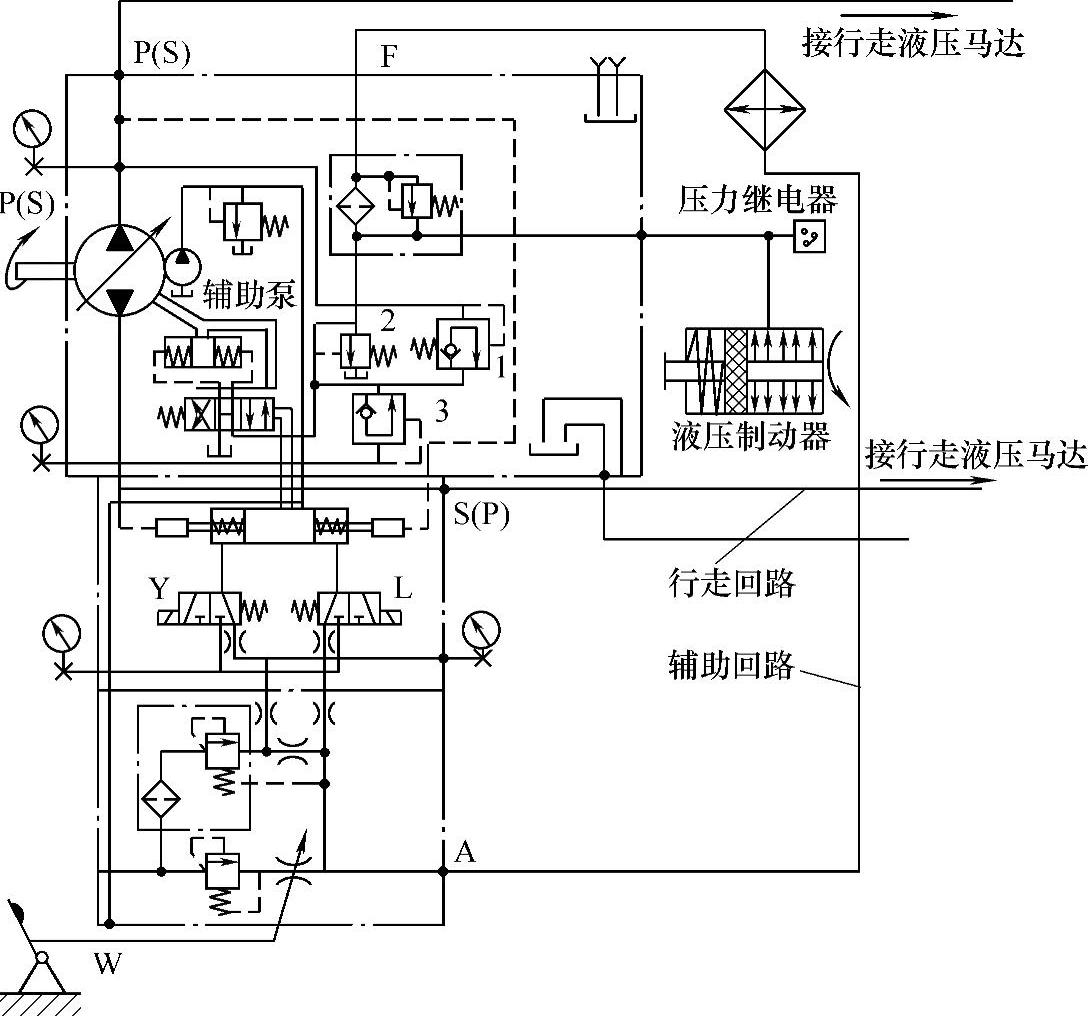

图4-3 CT—500HE电动铲运机行走回路
