某国产T 140型推土机是一种用途广泛的工程机械，它采用了半刚性悬架、液压操纵、可调式推上铲、履带式行走机构等结构，具有工作可靠、操纵简便的优点，可用于道路修建、工业建筑、矿山工程、水利建设、农田改造等土石方工程中。

其工作装置液压系统（图3-16）的作用是控制推土铲的升降及强制切土，当换向阀处于“浮动”位置时，液压缸上、下腔与油箱接通，活塞杆随外力变化自由动作。

1.液压系统故障及其原因分析

推土铲提升无力，上升速度缓慢。由液压系统工作原理分析可知，造成这一故障的原因有以下几种：

1）液压油量不足，造成液压泵吸入空气，使工作液压缸工作无力。

2）液压系统工作压力低，导致工作液压缸工作无力。而造成液压系统压力低的原因又可分为以下五种：①液压泵磨损，供油量减少，液压油压力降低；②安全阀失调或弹簧损坏，使压力建立不起来；③换向阀磨损内泄；④各接头部分密封圈损坏，造成泄漏；⑤液压缸内部密封件损坏。

3）操纵杆位于中位时，液压缸活塞杆缓慢下降。在日常工作中这一故障会经常碰到。其主要原因为：液压缸内密封环破损，活塞衬环磨损、换向阀磨损泄漏。

4）工作中泵阀、管路中噪声大。原因有如下几种：①油量不足；②液压泵吸入空气；③滤网堵塞；④液压泵磨损。

2.液压系统故障实例分析(www.daowen.com)

1）故障现象。推土铲带负荷起升无力，空负荷时断续起升，每次动一下操纵杆，铲刀起升一点，在停顿期间，铲刀不下降。铲刀在下降过程中正常，可支起铲刀抬高推土机前端，工作中有噪声。

2）诊断步骤和方法如下：①检查油面符合标准。②用测压表测液压系统工作压力。

将液压泵到油箱的高压管M10螺塞拆下，拧下测压表接头，发动机车，用操纵杆操作各种动作，观察压力表读数为3MPa，当液压缸不动作时，仅为1MPa，说明系统压力太低。③拧下过滤器顶部放气螺塞，发现操纵杆在“封闭”位置时螺孔溢油，且有大量气泡，而操作杆在“起升”或“降落”位置时，油孔不溢油。从原理分析中可知，液压油不经过滤器直接泄入了油箱。打开油箱，果然发现过滤器与换向阀连接胶管损坏，裂口长达40mm，连接无缝管接头处有一砂眼，直径约2.5～3mm，更换胶管及重新补焊好砂眼后，试车发现过滤器放气孔处溢油了，但液压缸仍动作无力。④检查过滤器滤芯、旁通阀：滤芯干净，旁通阀正常。⑤检查安全阀、换向阀工作状况。打开油箱侧盖，找一有机玻璃制作一盖板，用4个螺栓固定在侧盖孔，发动机车在不动作时，观察到油面平静。扳动操纵杆至液压缸“上升”位置时，发现从安全阀阀块接口处大量喷油，由此判断是安全阀泄漏，造成液压系统压力下降。⑥拆解安全阀，发现四个连接螺栓中右侧两个松动，阀体间的一个O形密封圈损坏。更换新O形密封圈后试车，液压缸工作正常，但油箱处仍有噪声，打开排气塞排气后，响声消除。

3.故障原因分析总结及防治

该故障原因是由于安全阀两个连接螺栓松动，使得阀块压紧力不均，在高压作用下O形密封圈一侧首先被冲坏，造成系统泄压，导致了以上故障的发生。防治措施：为了防止螺栓再次松动，在装配时除按规定力矩拧紧外，在螺纹处涂乐泰胶，彻底解决螺栓松动的问题，防止类似故障的发生。

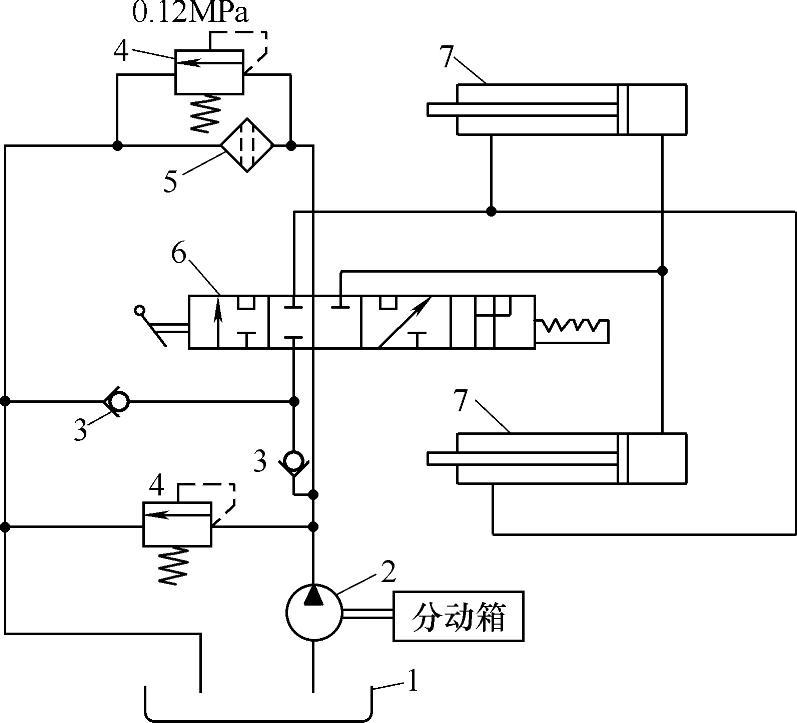

图3-16 T 140型推土机工作装置液压系统图

1—油箱 2—液压泵 3—单向阀 4—安全阀 5—过滤器 6—换向阀 7—工作液压缸
