某卡特D9R型推土机已运行13800h，在作业中突然出现铲刀升降液压缸不能动作的故障。经过检查发现，发动机工作正常，除铲刀升降液压缸外，铲刀倾斜液压缸和松土器液压缸工作均正常。由于各工作装置的液压缸共用一个液压泵，泵压力为26MPa，可以判定液压泵无故障。根据油路分析，故障点应在操作控制阀、快速下降阀和铲刀升降液压缸这几处。

由于拆检液压缸的工作量较大、费时费力，因此按照“由简到繁、由易到难”的故障诊断原则，决定先对操作控制阀和快速下降阀进行检查。经过清洗检查知，操作控制阀工作正常；位于发动机散热器上方的快速下降阀阀芯及阀体完好；将操作控制阀推到快放（浮动）位置时，快放电磁阀开关能够良好开闭，但电磁阀动作不明显。拆检电磁阀，发现阀芯回位弹簧断裂。清洗并更换弹簧后，试机表明故障被排除。

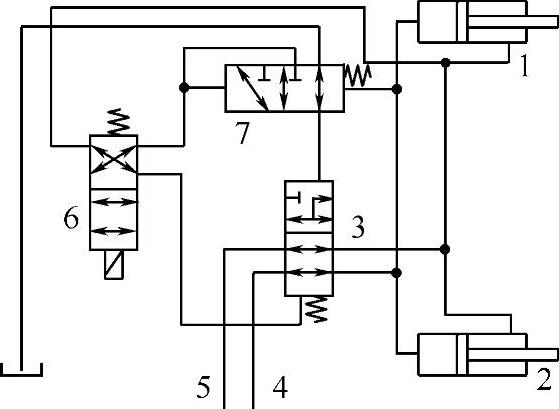

图3-12 卡特D9R型推土机快(www.daowen.com)

速下降阀油路图

1—左液压缸 2—右液压缸 3—主换向滑阀 4、5—油路 6—电磁阀 7—先导换向滑阀

该机快速下降阀油路如图3-12所示。控制铲刀升降的操作控制阀有铲刀上升、锁定、下降和快速下降（浮动）四个档位，当操作控制阀处于铲刀提升、下降或锁定位置时，来自操作控制阀的油路4和5中断或流向相反，电磁阀6在回位弹簧的作用下处于图示位置，铲刀液压缸实现升降及锁定功能。当操作控制阀处于快速下降位置时，电磁阀6的电路接通，阀芯滑向另一位置，同时主换向滑阀3和先导换向滑阀7也在先导油压作用下切换到另一位置，此时油路4和5中断。铲刀液压缸上下腔形成回路，铲刀靠自重快速下降。这样，液压缸高压腔不会产生瞬间高压，而且作业时既可以提高工作效率，又可以使铲刀根据工作面自由上下浮动。当电磁阀6的回位弹簧断裂后，弹力不足，即使操作控制阀离开快放位置（电磁阀断电），电磁阀阀芯也不能回复到原来位置，工作状态不能切换到铲刀提升、下降或锁定功能而仍然处于快放（浮动）位置，因而铲刀不能动作。
