利用数字式液压流量测试仪可检测液压系统各元件内泄量。

1.测试条件

测试前，要先将测试仪的负荷阀完全开启；所有测试应在同一油温下进行，以保证测试结果的一致性。某小松D85A—21型推土机的测试油温一般是50℃±5℃。起动发动机，驱动液压泵，并调节发动机节气门，使发动机在额定转速2000r/min下运转。

2.松土器回路的检测

将流量测试仪串联于油路中的A点处（图3-8），将松土器操纵阀5扳到提升或下降的位置，待提升液压缸6到达行程终点时，测试仪读数显示松土器回路流量Q₁为188L/min。

小松D85A—21型推土机的液压系统为双联泵供油。双泵合流后的总流量为Q₀=195L/min。由此可知，松土器回路的总泄漏量ΔQ₁=（195-188）L/min=7L/min。

3.铲刀提升回路的检测

将流量测试仪仍然接在图中A点处；将松土器操纵阀5扳回中位；将铲刀举升阀8扳到提升或下降的位置，待铲刀提升液压缸9到达行程终点时，液压测试仪读数显示铲刀提升回路的流量为Q₂=171L/min。因此，铲刀提升回路的总泄漏量ΔQ₂=（195-171）L/min=24L/min。

比较ΔQ₁与ΔQ₂值可知，铲刀提升回路的泄漏量较大。

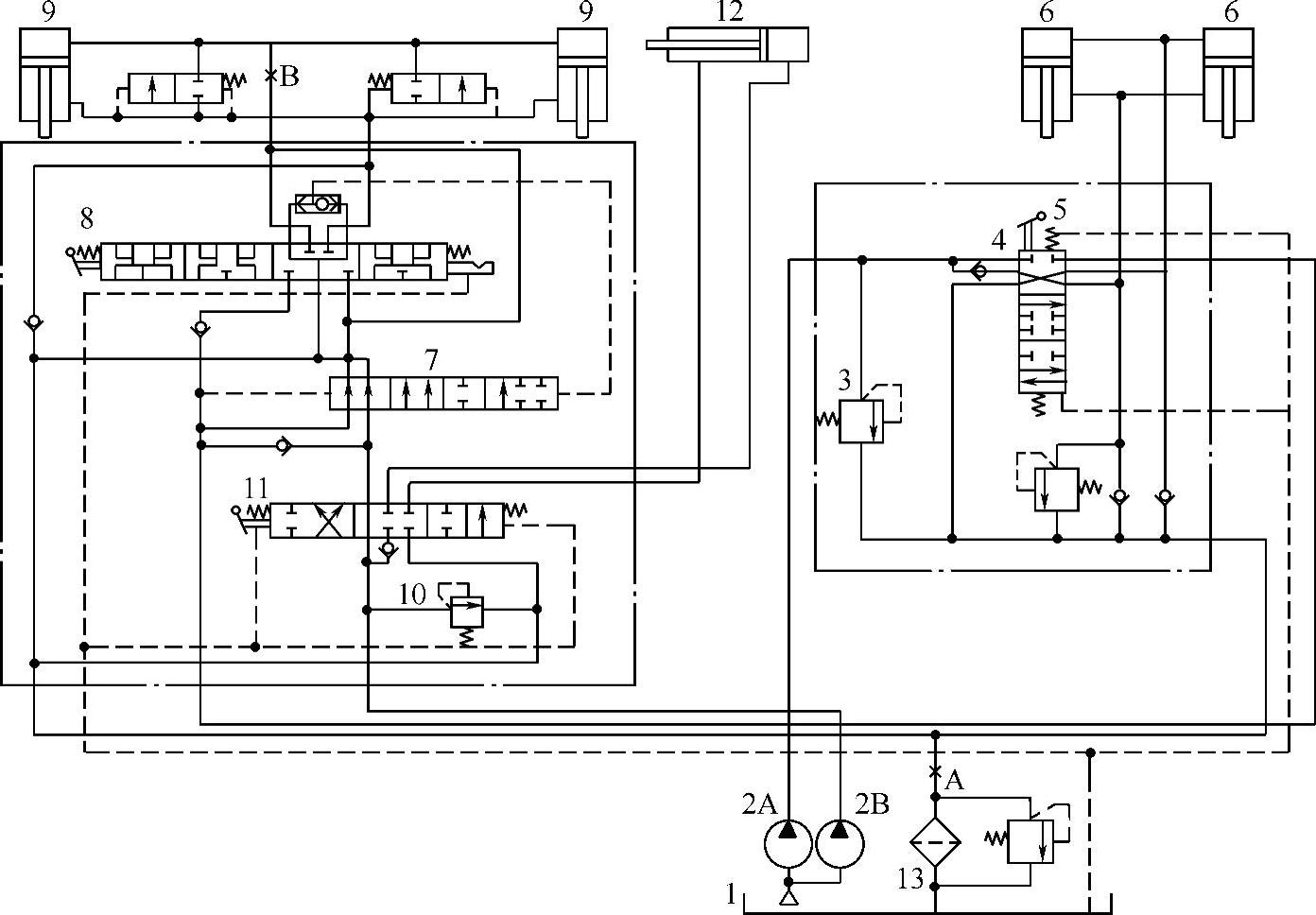

图3-8 小松D85A—21型推土机液压系统(www.daowen.com)

1—液压油箱 2—液压泵（2A、2B） 3—安全阀 4—止回阀 5—松土器操纵阀 6—松土器提升液压缸 7—分配阀 8—铲刀举升阀 9—铲刀提升液压缸 10—安全阀 11—铲刀倾斜控制阀 12—倾斜液压缸 13—过滤器

4.铲刀提升液压缸的检测

由于ΔQ₂是铲刀提升液压缸、控制阀和液压泵的总泄漏量，为了进一步确定泄漏部位，对铲刀提升液压缸进行检测，在图3-8中的B点处断开油路并用油管接头将铲刀提升液压缸9的底端进油口堵塞，操作铲刀举升阀8，此时液压测试仪上的读数Q₃=172L/min。由此可得到液压缸的泄漏量ΔQ₃=（172-171）L/min=1L/min。

可见，铲刀提升液压缸的技术状况良好，泄漏主要发生在铲刀举升阀8和液压泵2A和2B上。

5.液压泵2A、2B与铲刀举升阀8泄漏量的确定

将该机中的液压系统所有控制阀均置于中位，并将测试仪负荷阀完全打开；起动发动机并使其在额定转速下运转；调节测试仪负荷阀，使系统压力渐渐升高，当系统压力接近系统溢流压力19.5MPa时，测试仪读数Q₄=191L/min。则液压泵泄漏量为ΔQ₄=（195-191）L/min=4L/min。

铲刀举升阀8的泄漏量可以用铲刀提升回路总的泄漏量减去铲刀提升液压缸泄漏量和液压泵泄漏量得到，即ΔQ₅=24-1-4=19L/min。

由此可见，铲刀举升阀8的泄漏量较大，应拆检该阀，排除故障。

如果液压泵总泄漏量ΔQ₄较大，而又想知道每个液压泵的泄漏量时，可在液压泵的出口处将油路断开，串入流量测试仪测出其出口处的流量，从而可计算出每个泵的泄漏量。
