1.产生故障原因及分析

故障现象：某ZL50型轮式装载机在收斗和动臂操作时，突然出现铲斗向下回落。从装载机的工作原理可知，问题发生在装载机的液压系统中，对液压系统原理图（图2-55）的分析可知，产生问题的原因可能有以下三种情况：

1）转斗液压缸活塞环密封磨损造成密封不严。如果转斗液压缸活塞环磨损造成密封不严，铲斗会自行回落，但是回落过程不会突然出现，除非密封环被利刃割伤，否则的话，密封环的磨损需要一个时间过程，由此分析突然回落不是由转斗液压缸密封磨损引起。实际操作将液压缸活塞缩到底，然后拆下无杆腔油管，使液压缸有杆腔继续充油，如果无杆腔油口没有大量的工作油泄出（正常的泄漏量应≤30mL/min），说明活塞密封环没有损坏。

2）转斗液压缸操纵阀阀杆密封磨损造成密封不严。假如是转斗操作阀杆磨损，则在铲斗向上翻转时就会出现速度缓慢、掘起无力的状态，而该车无此现象。实际操作转斗操纵阀，将大、小臂两个调节阀阀杆互相换一下，然后试车，如果小臂不掉，大臂掉，就是调节阀的问题，如果还是一样转斗掉，大臂不掉，说明转斗操纵阀阀杆是好的。

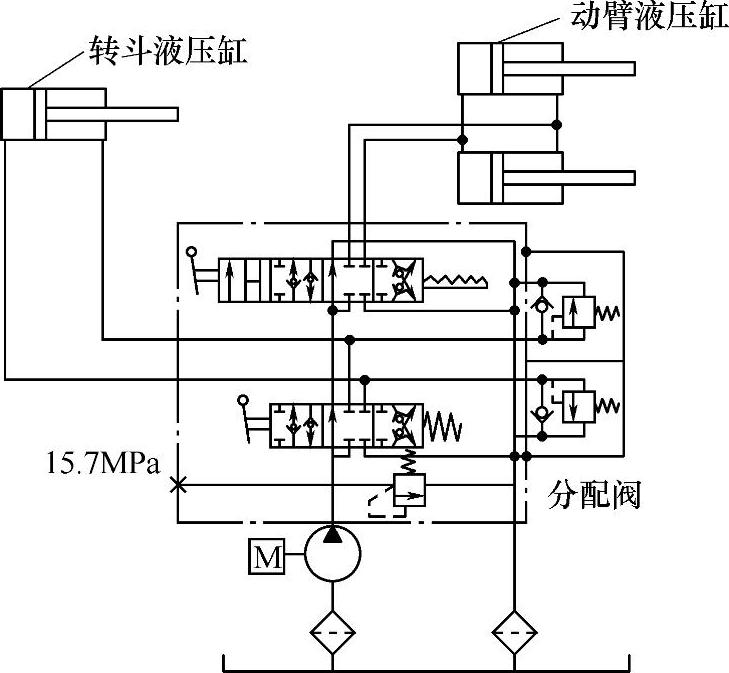

图2-55 ZL50型轮式装载机液压系统原理图(www.daowen.com)

3）转斗液压缸过载阀密封不严或有异物将阀芯卡住。既然引起故障的前两种原因均被排除，则可断定转斗回落的原因是转斗液压缸过载阀密封不严或有异物将阀芯卡住所致。

2.解决方案及效果

在分配阀的下面找到有杆腔的过载阀，拆卸过载阀前，转斗操纵阀阀杆必须位于中位，避免液压油从阀体溢出，再从过载阀中拆下单向阀以及它的阀芯，发现单向阀密封锥面上有铁屑将阀芯垫起，单向阀没有办法密封，因而造成有杆腔的液压油通过单向阀与油箱相通，导致铲斗在重力作用下回落。将阀芯和阀体用柴油清洗，并检查单向阀的阀芯及阀座锥面密封处是否完好无损。如果单向阀锥面密封处密封良好，可继续使用，否则必须将其更换或修复。由于单向阀阀芯上的铁屑是液压油过脏造成的，所以要将液压油放净，同时清洗油箱内的滤芯，最后将干净的液压油注入油箱。

试机表明，机器正常工作，故障被排除。该结论说明，对液压油污染要加强控制，在分析故障时，不能遗漏像单向阀这类结构简单、很少出故障的元件。
