1.故障现象

当挖掘机操作手柄搬到“动臂下降”的位置后，动臂不能平稳下降，而是出现一降一停的间断性下降，进而造成整机沿动臂方向前后剧烈摇晃，以至于无法正常工作。故障树分析如图1-111所示。

2.可能原因的检测

经压力表检测，主油路系统压力为27.8MPa，符合规定，其他动作速度和力量均正常，可排除主油路压力与流量不足的原因。经压力表检测，先导控制系统油压为2.94MPa，符合规定，其他动作操纵正常，可排除先导控制油压不足的原因；经拆检右多路阀中的动臂阀杆，发现阀杆有些卡滞，但无异物，且阀杆表面无划伤；经拆检动臂下降限速阀，发现单向阀关闭良好，无弹簧折断现象。因此初步判断，故障是动臂阀杆失圆变形所致。

(www.daowen.com)

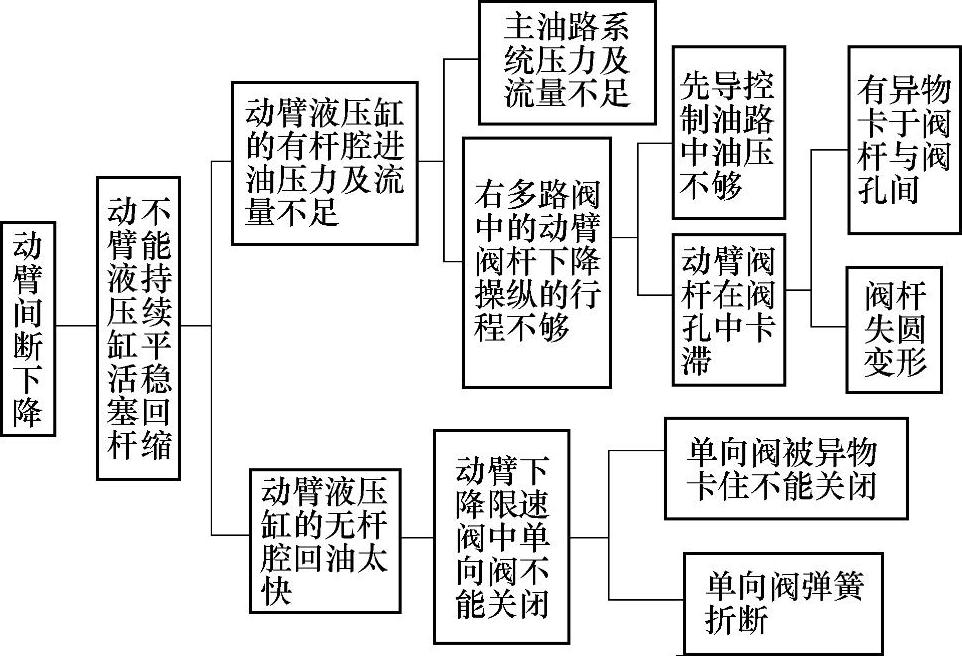

图1-111 动臂间断下降故障树

经查阅资料发现，多路阀中的动臂阀杆和斗杆阀杆的结构和尺寸完全相同，可以互换，于是把两者对调安装，再试机发现整机前后摇晃现象消失，动臂下降平稳，而斗杆操纵时动作出现不平稳现象。这证明上述判断正确。先从库存的一个旧多路阀中取出动臂阀杆代用，即可马上恢复工作。
