汽车中智能模块控制5.3汽车电磁阀的应用

时间:2023-10-07 理论教育 版权反馈
【摘要】:本节以DRV101为例简要介绍汽车电磁阀的智能模块的应用。这种器件适用于驱动电动机械装置,如电磁阀、继电器、制动器和定位器。PWM工作保存功率并降低热上升,从而具有较高的可靠性。另外,可调的PWM允许精确地控制传到负载的功率。图5-10给出DRV101的基本电路连接。从图5-11可见DRV101的负载是电磁线圈,通过插棒式铁心控制节流阀中的软管达到对流量的控制。

汽车中智能模块控制5.3汽车电磁阀的应用

随着电子技术高速发展,对各种电力电子器件的驱动也基本脱离了传统的分立元器件驱动,而是采用集成电路驱动,现在的发展趋势是应用集成了各种保护功能的智能驱动模块,从硬件上实现对电力电子器件的驱动,可以提高功率器件执行的实时性,再加上过热、过电流、欠电压等保护功能,大大提高了电力电子器件工作的稳定性和安全性。本节以DRV101为例简要介绍汽车电磁阀的智能模块的应用。

DRV101是采用脉宽调制(PWM)输出的低端功率开关。这种器件适用于驱动电动机械装置,如电磁阀、继电器制动器和定位器。用它来驱动热装置(如加热器和灯)也是理想的。PWM工作保存功率并降低热上升,从而具有较高的可靠性。另外,可调的PWM允许精确地控制传到负载的功率。

DRV101驱动器功能完备,包括PWM输出、一个内部24kHz振荡器、脉宽调制器、数字控制输入、外部延迟和占空比调节、热关闭和过/欠电流指示。其他特性包括高输出驱动(2.3A),宽电源范围(+9~+60V)以及过热和过电流保护。

图5-10给出DRV101的基本电路连接。其输入(引脚1)是与标准TTL电平兼容,+2.2~+5.5V输入电压使器件输出导通,而低电压(0~+1.2V)使器件关闭,输入电流典型值为80μA。延迟调节(引脚2)和占空比调节(引脚3)允许外部调节PWM输出信号。延迟调节端脚可以悬空使PWM模式的延迟最小(典型值为15μs)或用一个电容器CD(F)设置延迟时间。延迟时间(s)计算公式如下:

延迟时间≈CD*106

PWM输出的占空比可用一个电阻器、模拟电压或D/A变换器控制。占空比设置值从10%~100%。设置占空比电阻RPWM的计算公式为

RPWM=[a+b(DC)+c(DC)2+d(DC)3+e(DC)4]-1

式中 a——系数,a=2.9711*10-6

b——系数,b=-5.2095*10-7

c——系数,c=4.4576*10-8

d——系数,d=-7.6427*10-10

e——系数,e=6.8039*10-12;(www.daowen.com)

DC——占空比(%)。

例如50%占空比其RPWMRPWM=[2.9711*10-6+(-5.2095*10-7)*(50)+(4.4576*10-8)*(50)2+(-7.6427*10-10)(50)3+(6.8039*10-12)(50)4]-1=28.7kΩ用上述公式得到的一些典型占空比对应电阻见表5-1,电压是从DRV101的数据手册中查出。

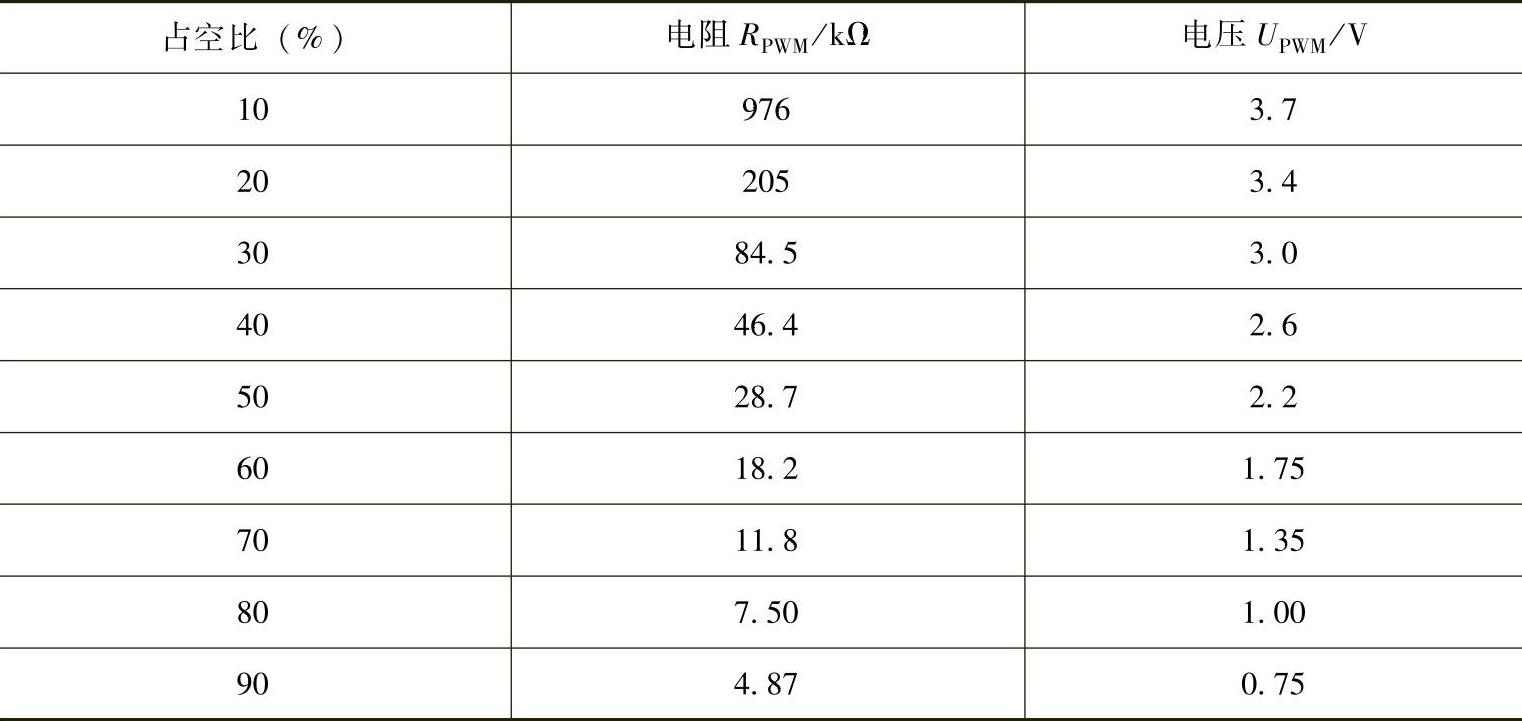

表5-1 占空比对应的电阻值


Gnd(引脚4)电连接到封装片,此端必须连接到系统地,它做为到地的负载电流通路及DRV101的参考地。负载(电磁阀、阀等)连接到电源端(引脚5)和输出(引脚6)之间。对于电感负载需要个外部二极管跨接在输出端(见图5-10)。

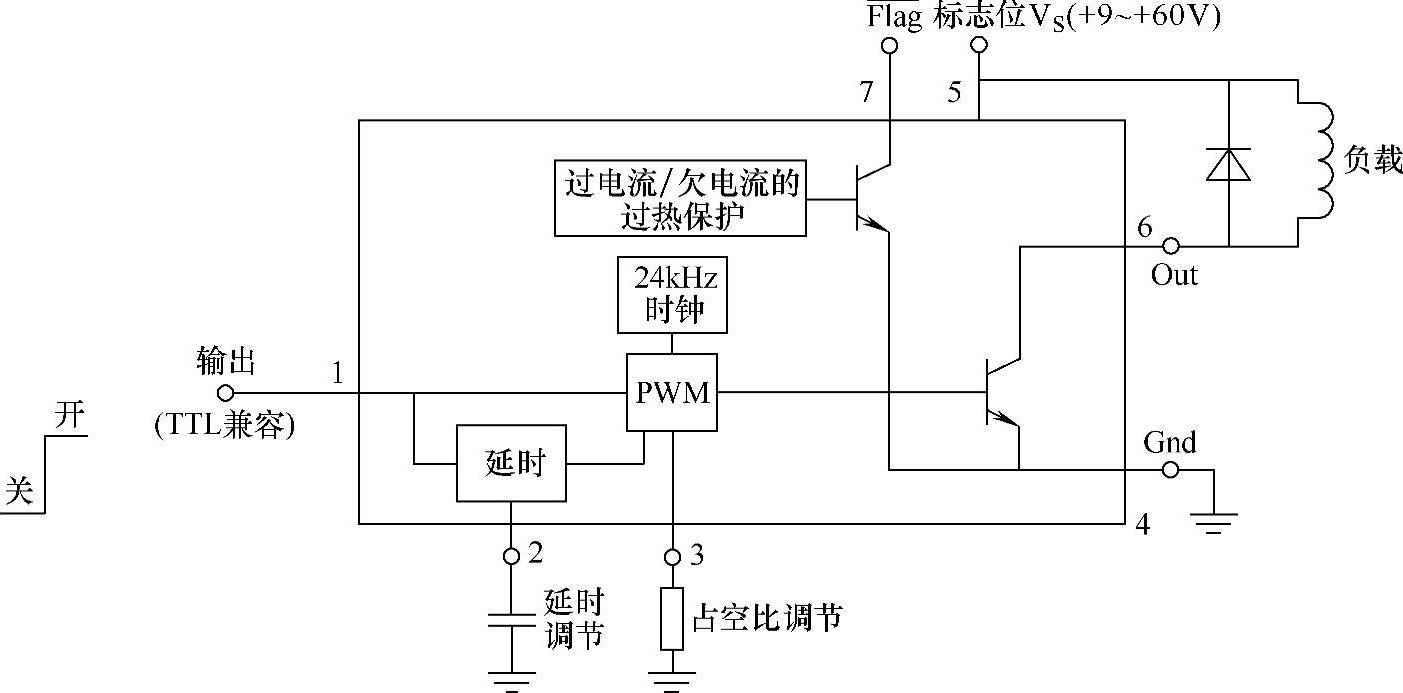

图5-10 DRV101内部结构框图

Flag(引脚7)为欠流、过流和热关闭条件提供故障状态指示。对于有噪声的应用应在Flag和地之间连接一个小容值的电容。另外在电源端(引脚5)和地之间应连接一个0.1pF电容器。

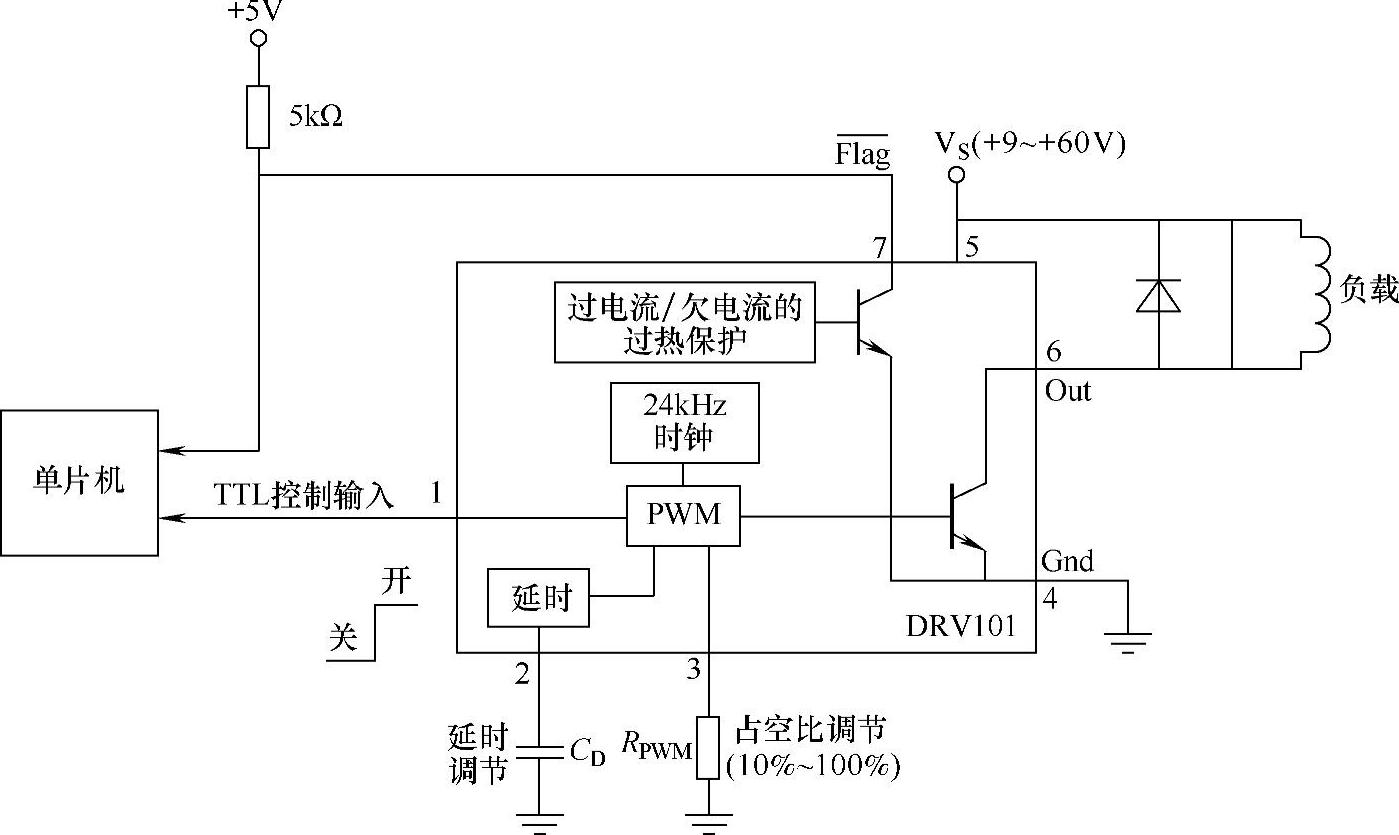

DRV101有很多应用,图5-11示出它在液体流量控制系统中的应用电路。从图5-11可见DRV101的负载是电磁线圈,通过插棒式铁心控制节流阀中的软管达到对流量的控制。


图5-11 DRV101应用实例
