智能功率控制模块:电力电子技术在汽车中的应用

时间:2023-10-07 理论教育 版权反馈
【摘要】:智能模块器件就是在这种趋势下发展起来的新型电力电子器件。IPM驱动电路设计现以PM100DSA120为例进行介绍。

智能功率控制模块:电力电子技术在汽车中的应用

近年来,电力电子技术正朝大容量、模块化、智能化及廉价化的方向迅速发展,以提高装置的功率密度,降低噪声,减小能耗和原材料的消耗,提高装置的性能,并简化电路设计和提高系统的可靠性。智能模块器件(简称IPM)就是在这种趋势下发展起来的新型电力电子器件

1.智能功率模块IPM简介

所谓智能功率模块就是把功率器件与起控制作用的逻辑电路、驱动电路、保护电路和检测电路组装在一起,主要完成信号放大,功率放大,和各种保护(包括过电流保护,短路保护,过热保护,欠电压保护)等功能。

IPM由高速、低功率的IGBT芯片和优选的门级驱动及保护电路构成,如图3-32所示。其中,IGBT是GTR和MOSFET的复合,由MOSFET驱动GTR,因而IGBT具有两者的优点。

IPM根据内部功率电路配置的不同可分为四类:H型(内部封装1个IGBT)、D型(内部封装2个IGBT)、C型(内部封装6个IGBT)和R型(内部封装7个IGBT)。小功率的IPM使用多层环氧绝缘系统,中大功率的IPM使用陶瓷绝缘。

这里以三菱公司的PM100DSA120为例,其内部结构框图如图3-33所示:它集功率器件,驱动电路,检测与保护电路于一体。它可以大大提高系统快速性和可靠性,简化系统设计和缩小装置体积。由于采用了能连续检测功率器件电流的具有电流传感功能的IGBT芯片,从而实现了高效的过电流保护和短路保护。由于IPM集成了过热和欠电压保护功能,系统的可靠性提高。

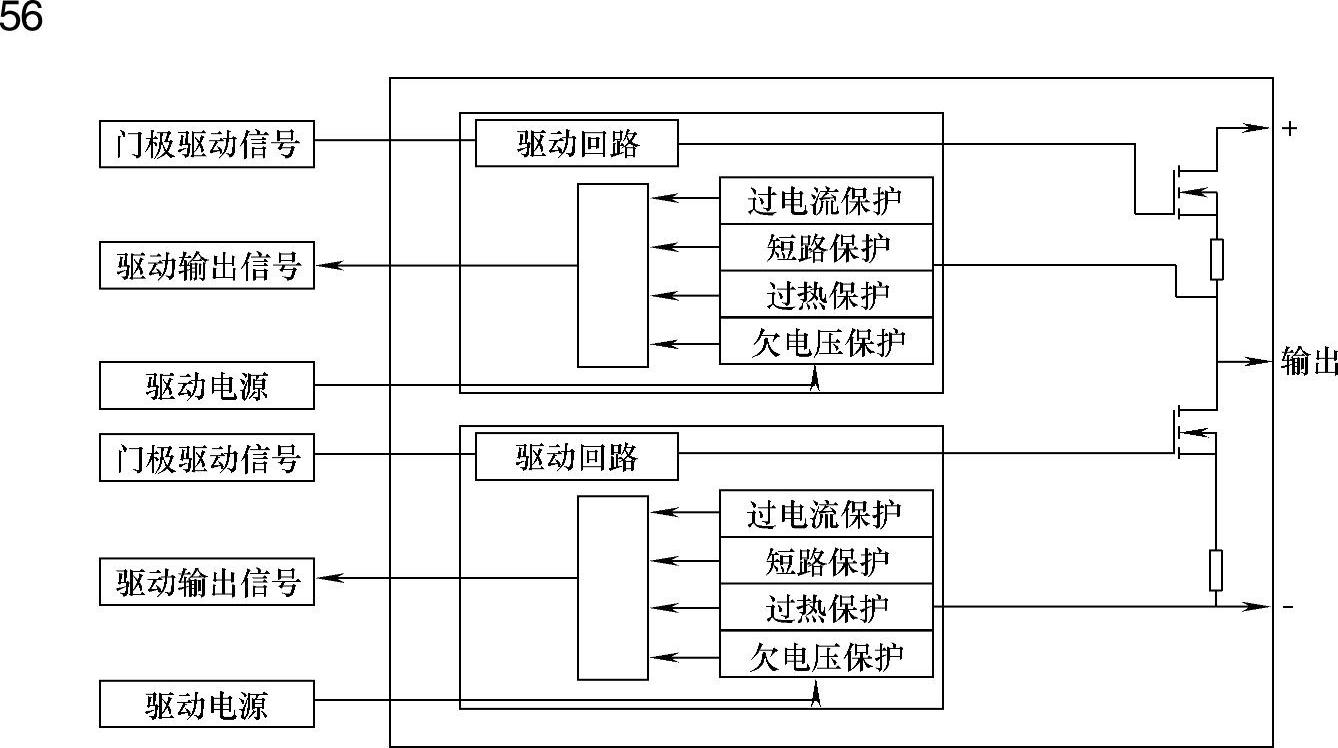

图3-32 IPM的功能框图

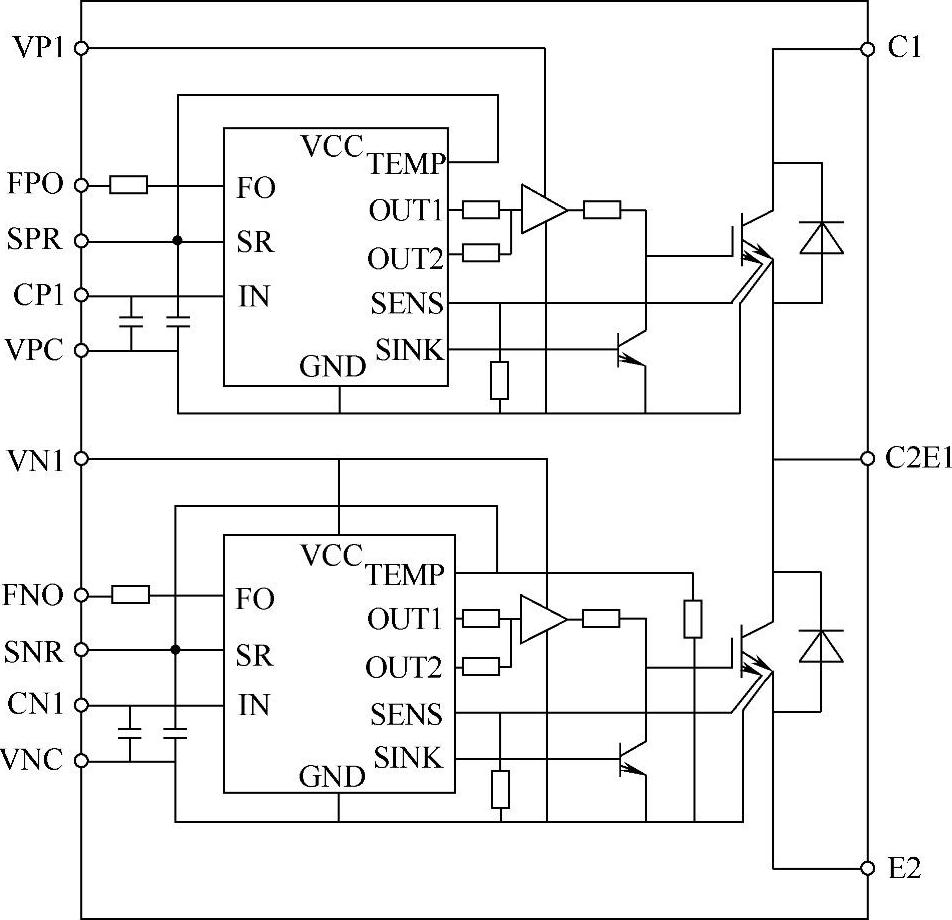

图3-33 IPM的内部框图

IPM内置驱动和保护电路,隔离接口电路需用户自己设计。IPM内置的驱动和保护电路使系统硬件电路简单、可靠,缩短了系统开发时间,也提高了故障下的自保护能力。与普通的IGBT模块相比,IPM在系统性能及可靠性方面都有进一步的提高。

2.IPM的保护功能

保护电路可以实现控制电压欠电压保护、过热保护、过电流保护和短路保护。如果IPM模块内有一种保护电路动作,IGBT栅极驱动单元就会关断门极电流并输出一个故障信号FO。各种保护功能具体如下:

(1)过热保护(OT)在靠近IGBT芯片的绝缘基板上安装了一个温度传感器,当IPM温度传感器测出其基板的温度超过温度值时,发生过热保护,封锁门极驱动电路,输出故障信号。

(2)控制电压欠电压保护(UV)IPM使用+15V供电,若供电电压低于设定电压,且时间超过toff时,发生欠电压保护,封锁门极驱动电路,输出故障信号。

(3)过电流保护(OC)若流过IGBT的电流值超过过电流动作电流,且时间超过toff(10ms)时,则发生过电流保护,封锁门极驱动电路,输出故障信号。为避免发生过大的di/dt,大多数IPM采用两级关断模式,工作波形如图3-34所示。


图3-34 IPM短路及过电流保护操作

(4)短路保护(SC)若负载发生短路或控制系统故障导致短路,流过IGBT的电流值超过短路动作电流,则立刻发生短路保护,封锁门极驱动电路,输出故障信号。跟过电流保护一样,为避免发生过大的di/dt,大多数IPM采用两级关断模式。为缩短过电流保护的电流检测和故障动作间的响应时间,IPM内部使用实时电流控制电路(RTC),使响应时间小100ns,从而有效抑制了电流和功率峰值,提高了保护效果,工作波形如图3-34所示。(www.daowen.com)

当IPM发生UV、OC、OT、SC中任一故障时,其故障输出信号持续时间tFO为1.8ms(SC持续时间会长一些),此时间内IPM会封锁门极驱动,关断IPM;故障输出信号持续时间结束后,IPM内部自动复位,门极驱动通道开放。

3.IPM驱动

驱动电路是IPM主电路和控制电路之间的接口,良好的驱动电路设计对装置的运行效率、可靠性和安全性都有重要意义。

IPM对驱动电路输出电压的要求很严格,驱动电压范围为15(1±10%)V,并且要相互隔离,以避免地线噪声干扰。

(1)IGBT的分立驱动电路的设计

IGBT的驱动设计问题亦即MOSFET的驱动设计问题,设计时应注意以下几点:①IGBT栅极耐压一般在±20V左右,因此驱动电路输出端要给栅极加电压保护,通常的做法是在栅极并联稳压二极管或者电阻。前者的缺陷是将增加等效输入电容Cin,从而影响开关速度,后者的缺陷是将减小输入阻抗,增大驱动电流,使用时应根据需要取舍。图3-35为IGBT栅极保护原理图,其中,RG、VS、Cin分别为等效栅极阻抗、稳压管和等效输入电容。②尽管IGBT所需驱动功率很小,但由于MOSFET存在输入电容,开关过程中需要对电容充放电,因此驱动电路的输出电流应足够大,这一点设计者往往忽略。假定开通驱动时,在上升时间tr内线性地对MOSFET输入电容Cin充电,则驱动电流为Igt=CinUgs/tr,其中可取tr=2.2RCinR为输入回路电阻。③为可靠关闭IGBT,防止擎住现象,要给栅极加一负偏压,因此最好采用电源供电。

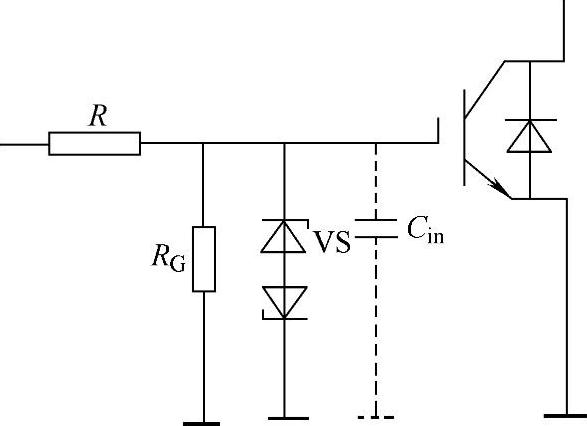

图3-35 IGBT栅极过压保护原理图

(2)IGBT集成式驱动电路

IGBT的分立式驱动电路中分立元件多,结构复杂,保护功能比较完善的分立电路就更加复杂,可靠性和性能都比较差,因此实际应用中大多数采用集成式驱动电路。日本富士公司的EXB系列集成电路、法国汤姆森公司的UA4002集成电路等应用都很广泛。

(3)IPM驱动电路设计

现以PM100DSA120为例进行介绍。PM100DSA120是一种D型的IPM,内部封装了两个IGBT,工作在1200V/100A以下,功率器件的开关频率最大为20kHz。由于IPM内置了驱动电路,与IGBT驱动电路设计相比,外围驱动电路的设计比较方便,只要能提供15V直流电压即可。但是IPM对驱动电路输出电压的要求很严格,具体为:①驱动电压范围为15(1±10%)V若电压低于13.5V将发生欠电压保护,电压高于16.5V将可能损坏内部部件。②驱动电压相互隔离,以避免地线噪声干扰。③驱动电源绝缘电压至少是IPM极间反向耐压值的两倍(2Uces)。④驱动电流可以参阅器件给出的20kHz驱动电流要求,根据实际的开关频率加以修正。⑤驱动电路输出端滤波电容不能太大,这是因为当寄生电容超过100pF时,噪声干扰将可能误触发内部驱动电路。

这里介绍一种可获得高质量15V电源的方案。该方案驱动电路不仅结构紧凑、简单,而且抗干扰能力强,典型电路如图3-36所示。其中,M57140-01和M57120L是三菱公司为其IPM系列产品专门配置的电压变换模块。在M57120L的输入端加一路113~400V的直流电压,可以在输出端得到一路20V的直流电压,在M57140-01的输入端加一路18~22V的直流电压,输出端可以得到4路相互隔离的15V电压,方便地为IPM提供稳定可靠的电源。

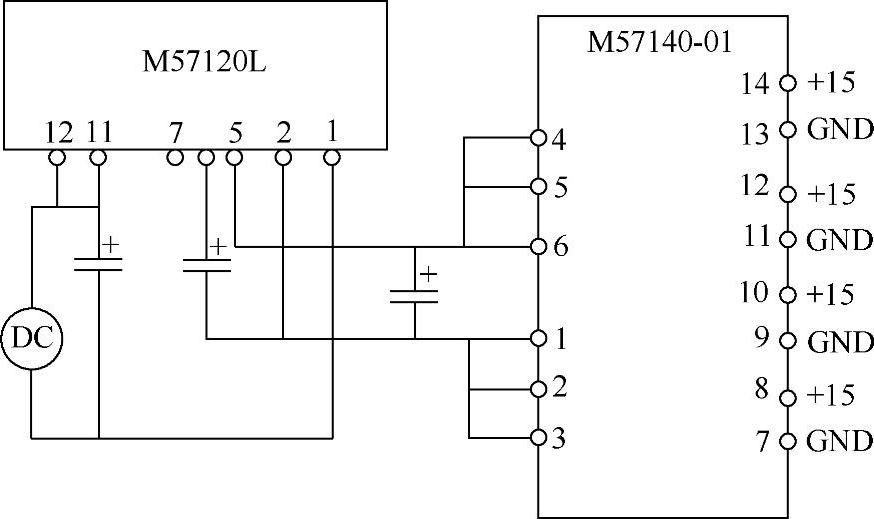

图3-36 IPM的供电电源电路

图3-37是一种典型的高可靠的IPM外部驱动电路方案。图中来自控制电路的控制信号经限流,再经高速光耦隔离并放大后接IPM内部驱动电路并控制开关管工作,故障信号FO信号也经过光耦隔离输出。

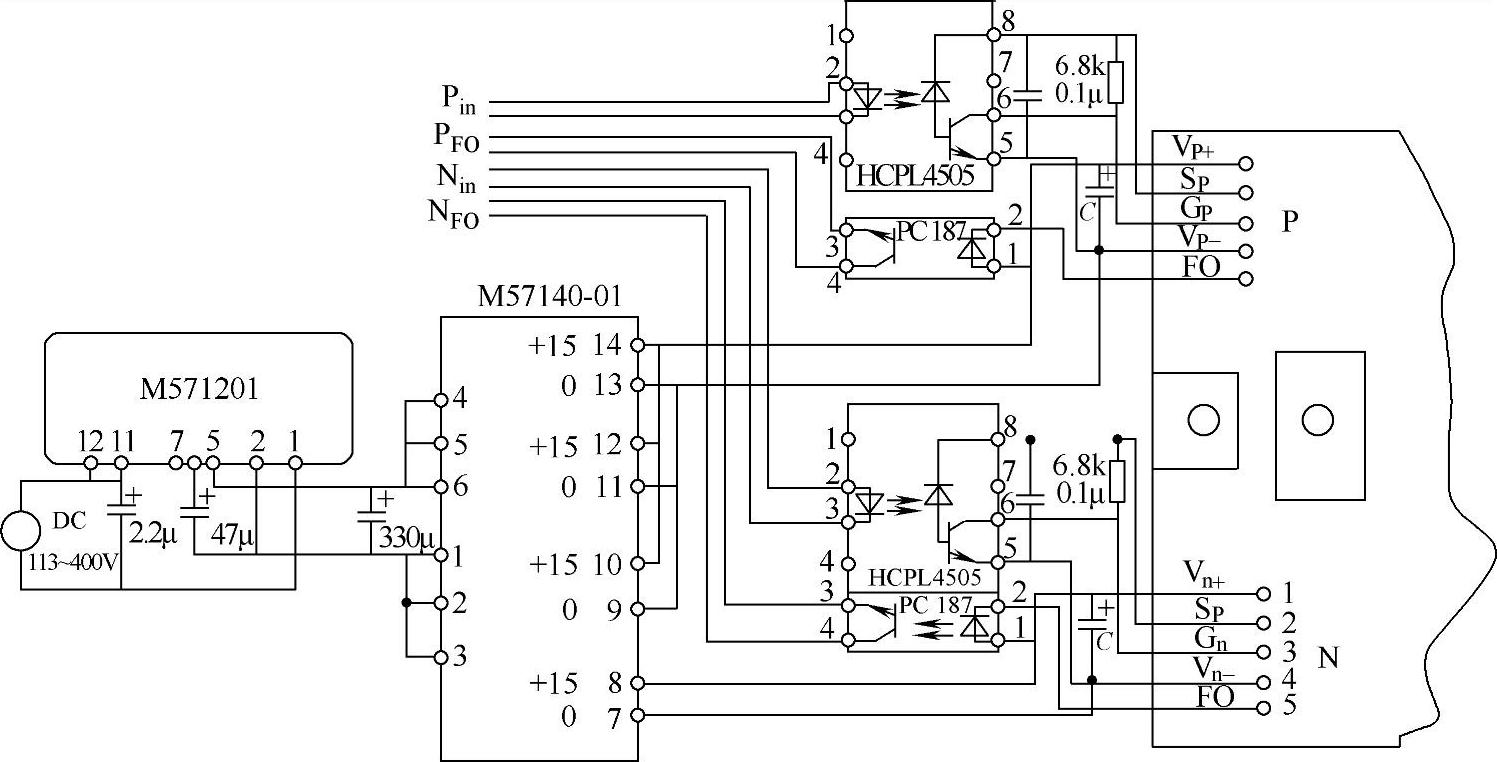

图3-37 IPM驱动电路和外围隔离电路
