电动机是将电能转换为机械能的一种装置。电动机有交流电动机和直流电动机之分,在汽车电子控制系统中,使用的主要是直流电动机,所以这里简要介绍直流电动机的有关情况。
1.汽车中主要电动机的分布
现在汽车中一般用到了30几个电动机,在国外的豪华轿车上,甚至用到了70个电动机,汽车上的主要电动机分布如图3-1所示。
图3-1 汽车中主要电动机分布图

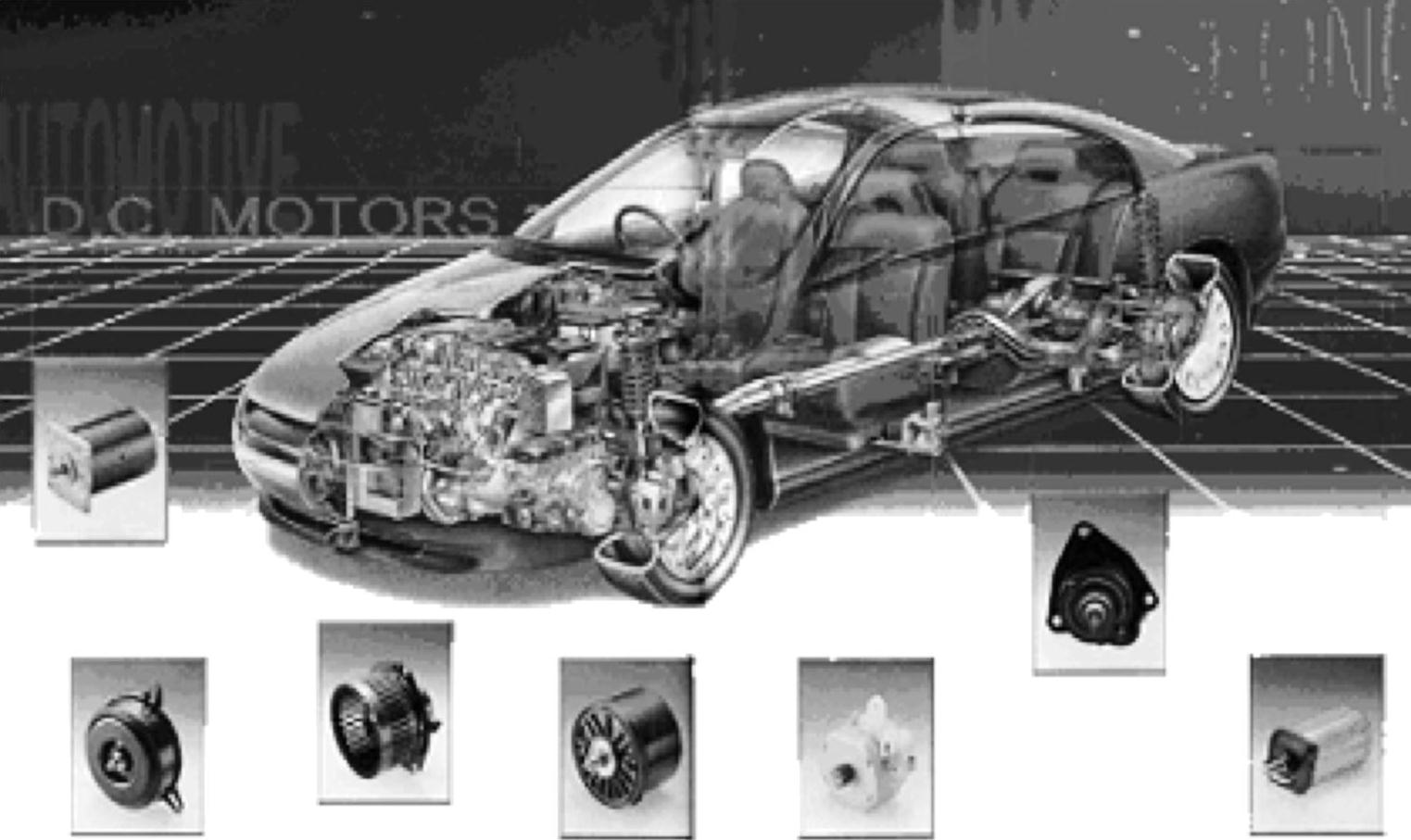

2.汽车中常用电动机的外形(见图3-2)
3.汽车专用电动机的选择
(1)混合电动汽车对专用电动机的驱动要求
1)低速时电动机能输出恒定转矩,以适应快速起动、加速、负荷爬坡等要求;高速时电动机能输出恒定功率,能有较大的调速范围,适应高速行驶、超车等要求。
(www.daowen.com)
图3-2 汽车中常用电动机的外形
2)在整个调速范围内,驱动系统效率最优化,以降低驱动系统损耗,提高续驶里程。
3)电动机及其控制系统结构牢固,体积小、重量轻、省维护、抗震动。
4)单位功率的系统设备造价低。
(2)各驱动电动机性能比较各主要驱动电动机及其驱动系统的性能见表3-1。
表3-1 电动机及驱动系统比较
从各驱动系统和电动机性能看,直流电动机驱动系统由于其控制简单、动态性能好,20世纪70年代就已经实用化。70年代后,随着磁场方向控制和电动机矢量控制理论的完善,以及微处理器、电力电子器件技术的发展和成本的降低,交流电动机驱动系统开始实用化。由于采用了新的控制理论和新型元器件,交流驱动系统能够达到直流驱动系统的控制性能,同时克服了直流驱动系统的缺点,因此在各个领域都有取代直流驱动系统的趋势。
