1.基于TVS的ESD防护

处理瞬时脉冲对器件损害的最好办法，就是将瞬时电流从敏感器件引开。方法是TVS二极管在线路板上与被保护线路并联。这样当瞬时电压超过电路正常工作电压后，TVS二极管便发生雪崩，以提供给瞬时电流一个超低电阻通路，其结果是瞬时电流通过二极管被引开，从而避开被保护器件，并且在电压恢复正常值之前使被保护回路一直保持截止电压。当瞬时脉冲结束以后，TVS二极管自动恢复高阻状态，整个回路进入正常电压状态。

2.视频线路的保护

视频数据线具有高数据传输率，（其数据传输率高达480Mbit/s，有的视频数据传输率达到1G以上），因而要选择低电容LCTVS，通常是将一个低电容二极管与TVS二极管串联（如图2-24所示），以降低整个线路的电容（可低于3pF），从而达到高速率回路的要求。目前视频常见的输出端口设计有D-SUB、DVI（28线）、SCART（19线）和D-TER-MINAL（主要日系产品在用）。如图2-16所示为D-SUB端口视频线路的ESD保护电路。

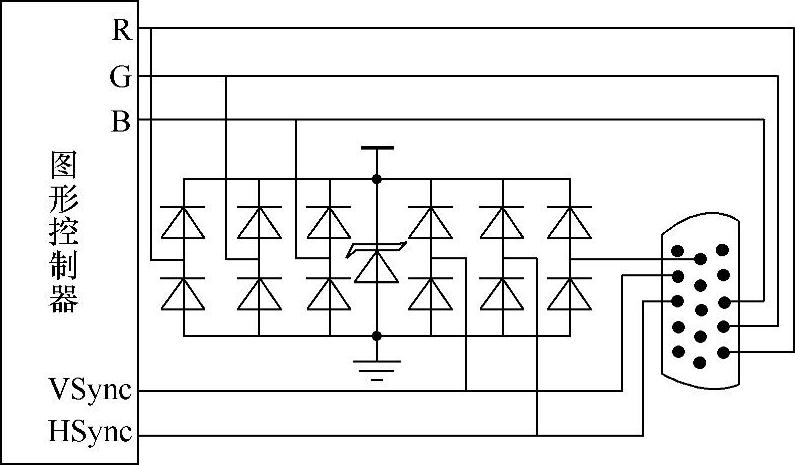

图2-16 视频线路保护

3.USB保护

通用串行总线（USB）技术是连接主控制器到不同外部设备的新方法。可实现PC、服务器和集线器等实现下游端口与外设端的上游端口的数据交换（如图2-17所示）。现在的USB技术有两种数据速率：低速（1.5Mbit/s）和全速（12Mbit/s）。12Mbit/s的USB数据流比并行端口快10倍，比标准串口快100倍。频率的增加必须相应地有适应ESD敏感度的器件，图2-17所示是快速响应的TVS应用电路，能满足USB线路终端的ESD保护，同时具有良好的低通滤波功能。(www.daowen.com)

4.音频/扬声器数据线路保护

在音频数据线路保护方面，由于音频同路的信号速率比较低，且对电容器件的要求不太高（100pF左右都是可以接受的），所以保护电路相对比较简单。图2-18所示是一种音频/扬声器数据线路的保护电路。

图2-17 USB线路终端的ESD保护

在汽车电子系统中使用TVS对信息设备实施保护是一种方便、有效且可靠的途径，与其他元器件相比，TVS有其独特的优势。但在具体应用时应当针对不同的保护对象来选用元器件，并且要注意相应的参数以及各个生产厂商的不同设计，同时最佳化的PCB设计也是必不可少的。

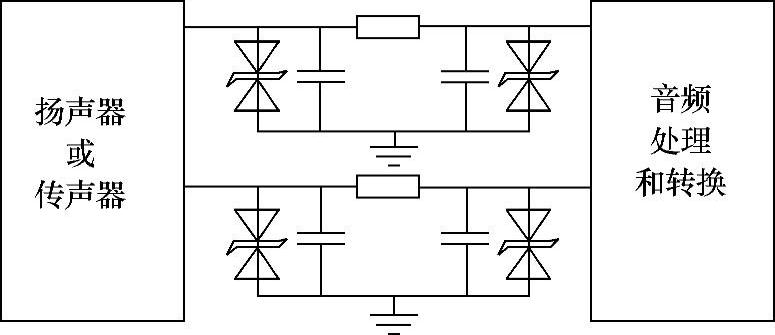

图2-18 音频/扬声器数据线路保护
