1.根据涂料的输送方式分类

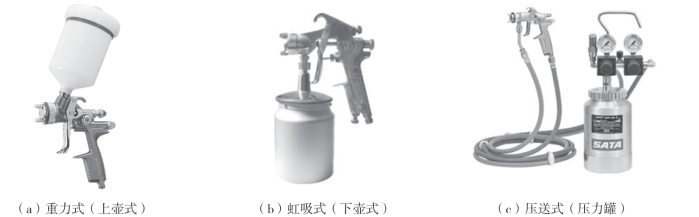

根据涂料的输送方式，喷枪可分为重力式（上壶式）、虹吸式（下壶式）和压送式（压力罐）3种，如图4-3所示。

图4-3

1）重力式（上壶式）

涂料杯位于喷枪的上端，当压缩空气喷出时，涂料喷嘴前端产生的负压和重力使落下的涂料呈雾状喷射。这种喷枪出漆量稳定，因重力原因油漆吸出率较高，更节约涂料，但喷壶容积小，故不宜大面积喷涂。

2）虹吸式（下壶式）

涂料杯位于喷枪的下方，当压缩空气喷出时，涂料喷嘴前端产生的负压将涂料吸上呈雾状喷射，涂料喷嘴较空气帽的中心孔稍向前凸出。这种喷枪涂料容量比重力式大，但涂料损耗较多。

3）压送式（压力罐）

它是从另设的涂料增压罐（或涂料泵）供给涂料，对涂料施加压力由喷嘴喷出，涂料喷嘴与空气帽中心孔位于同一平面。这种喷枪喷涂大型表面时，不必停下来向涂料罐加涂料，可使用高黏度涂料，但不宜小面积喷涂，清洗过程较麻烦、费时。

2.根据不同涂层的要求分类

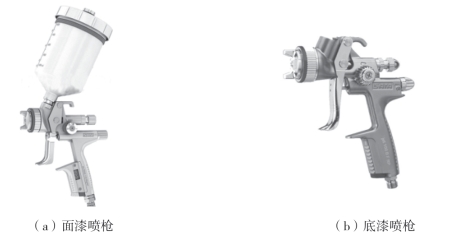

根据不同涂层要求，喷枪可分为面漆喷枪和底漆喷枪两种，如图4-4所示。

图4-4

1）面漆喷枪

面漆喷枪主要用于底漆以后的漆料喷涂。其主要特点是雾化精细，喷幅分散且较宽，喷涂后颜色均匀、饱满，适用于色漆和清漆的喷涂。

2）底漆喷枪

底漆喷枪主要用于底漆喷涂。其主要特点是雾化均匀，出漆量较大，喷幅集中，喷涂后能形成高填充力涂膜，以填充砂纸痕及小气孔。

面漆喷枪和底漆喷枪的喷幅对比如图4-5所示。

图4-5

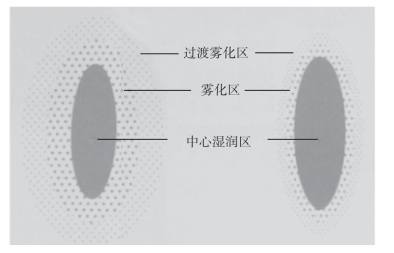

喷枪椭圆形的喷幅有3个区:最里层是中心湿润区，中间是雾化区，外层是过渡雾化区。

从面漆和底漆的使用功能上来分:面漆主要是给被涂物件表面着色和装饰；底漆是填充被涂物件表面的砂纸痕或沙眼，也就是给面漆打基础，以免面漆漆膜上产生一些瑕疵。

3.根据喷枪雾化气压的高低分类

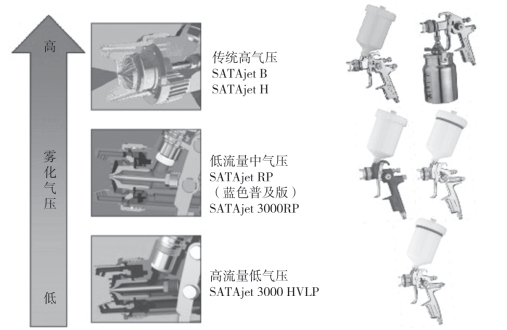

根据喷枪雾化气压的高低，喷枪可分为传统高气压、中流量中气压和高流量低气压3种，如图4-6所示。

图4-6

任务实施

一、操作前的准备

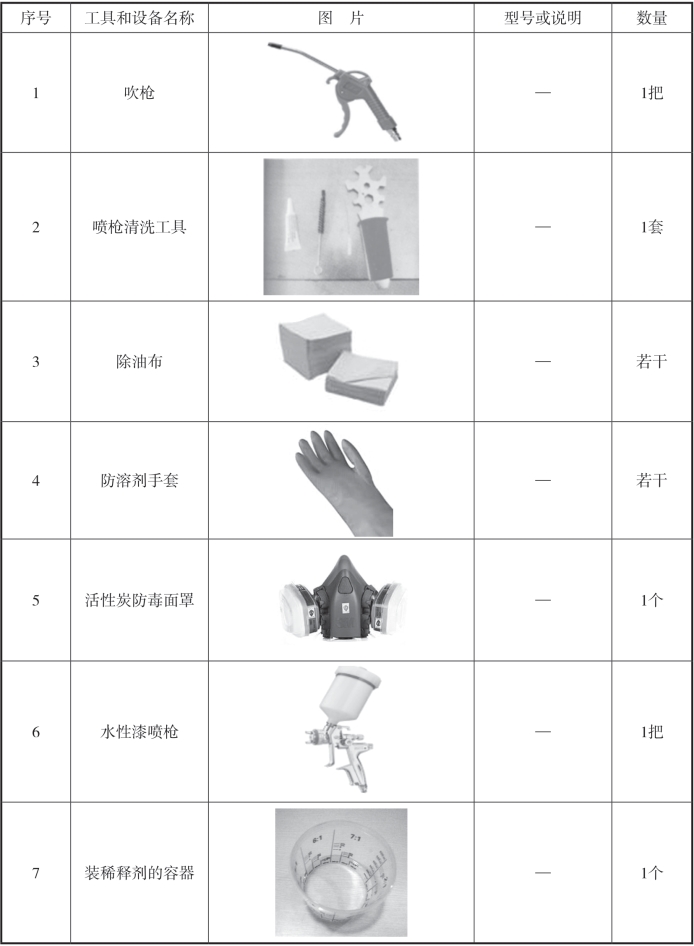

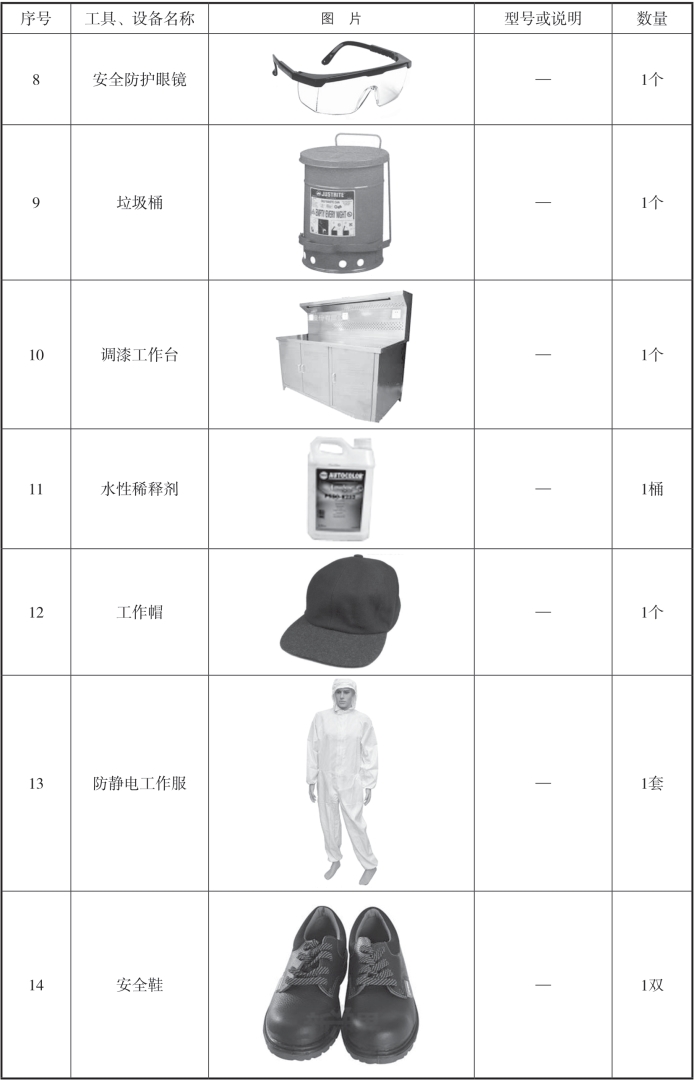

工具的准备见表4-1。

表4-1

续表

工具的摆放如图4-7所示。

图4-7

二、操作过程

1.按正确流程拆卸、清洗喷枪

①按技术标准与要求，正确穿戴好耐有机溶剂手套、活性炭防毒面罩、安全防护眼镜、工作帽、安全鞋及防静电工作服等防护用品，如图4-8所示。

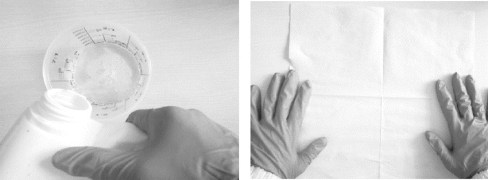

②将准备好的容器倒入适量的水性稀释剂，并取出一张除油布张开，以备放置喷枪零件，如图4-9所示。

图4-8

图4-9

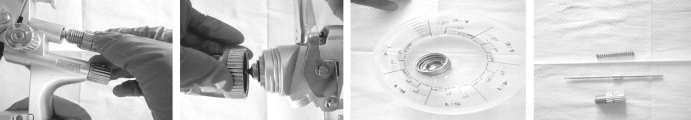

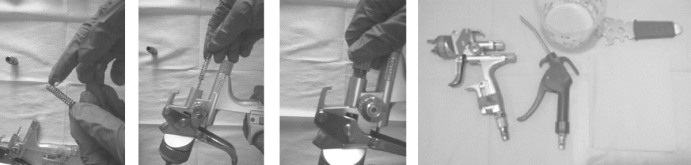

③拆下出漆量调节旋钮，取出调整弹簧、钢针放置在除油布上；取下风帽，将风帽放入容器中，以备清洗，如图4-10所示。

图4-10

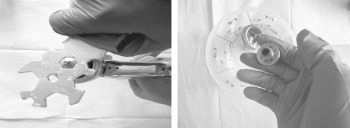

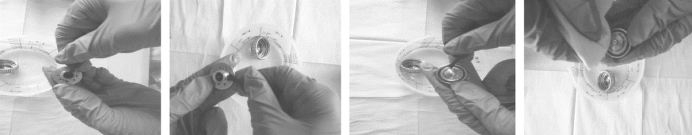

④用专用工具将喷嘴按逆时针方向拆下，放入容器中，以备清洗，如图4-11所示。

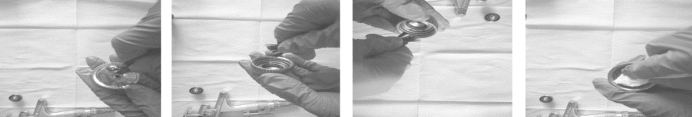

⑤用毛刷分别清洗喷嘴内通道及喷嘴，然后用除油布擦干喷嘴，放回除油布上等待安装，如图4-12所示。

(www.daowen.com)

图4-11

图4-12

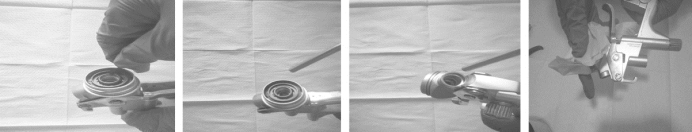

⑥用毛刷将枪嘴分流环处涂料及喷枪外部清洗干净，并用气枪和除油布对喷枪前端分流处及枪身吹擦干净，放置在除油布上等待安装，如图4-13所示。

图4-13

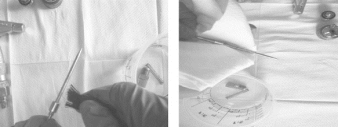

⑦用专用软毛刷与细长小毛刷清洗风帽中心孔和风帽雾化孔，然后用除尘布将风帽擦拭干净，最后放置在除油布上等待安装，如图4-14所示。

注意事项：

不要用硬的毛刷疏通通风道，以免破坏通风道的精度。

图4-14

⑧用专用软毛刷清洗枪针，并用除油布擦拭干净后，放回除油布上等待安装，如图4-15所示。

图4-15

2.维护与安装

①将喷嘴螺纹对准对应的螺纹口，按顺时针方向旋紧，并用专用扳手拧紧，如图4-16所示。

图4-16

②将风帽对准枪身对应的螺纹口，并按顺时针方向旋紧，如图4-17所示。

③用润滑油对枪针与密封圈接触的位置进行均匀涂抹，并安装枪针，如图4-18所示。

图4-17

图4-18

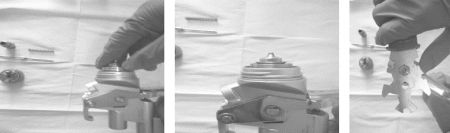

④在枪针弹簧和漆量调节旋钮上均匀涂抹润滑油，并用力按住漆量调节旋钮对准螺纹口按顺时针方向旋紧，再用除油布轻轻擦拭枪身，如图4-19所示。

图4-19

3.清洁与整理

喷枪清洗完毕后，拆下防护用品，并将各类物品归纳到原位，如图4-20所示。

图4-20

注意事项：

在清洗过程中，不准使用钢丝刷清洗喷枪零部件，否则容易对喷枪造成损坏。

在清洗过程中，要及时处理好物品的摆放与清洁，特别是要远离火源，稀料、油漆都是易燃易爆物品。

任务拓展

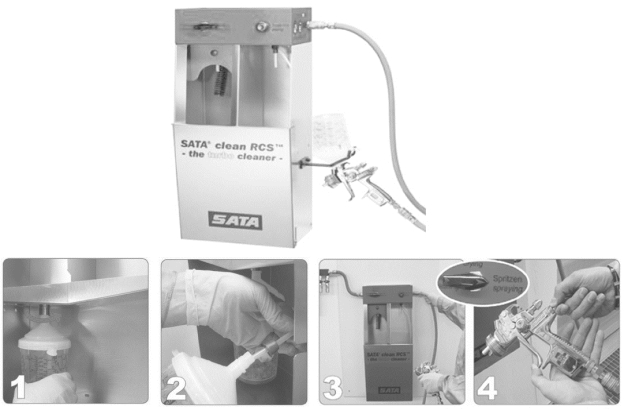

在日常的生产过程中，除手工清洗喷枪外，还可用专业洗枪机进行清洗。SATA clean RCS 喷枪快速清洗机的操作步骤和使用说明如下:

①打开洗枪机前盖，把空的容器装在左边的废料回收出口。

②把盛有清洁液的容器放到右边的吸管上，并盖上洗枪机前盖。

③接上喷枪后，把开关旋到最右边的喷涂模式。

④在喷枪上调节好喷涂气压。

⑤进行喷涂。

⑥喷涂完成后，把枪壶卸除。

⑦把喷枪放在洗枪机的左边，把开关旋到最左边的清洗模式。

⑧把喷枪油漆进口对准清洁液出口，风帽则对准毛刷。

⑨扣动喷枪扳机，上下移动喷枪以清洁风帽及枪嘴，并维持约20 s，直到喷枪清洁。

⑩把喷枪放到右边的吹风口，把开关旋到中间的吹干模式，按动吹风按钮把喷枪吹干，然后装上枪壶进行下一个喷涂工作。

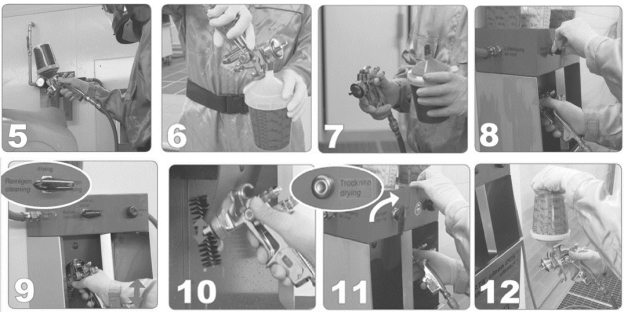

具体操作流程如图4-21所示。

图4-21
