底材处理工具及耗材方案

1.检查工具

1)直尺

直尺主要用于测量损伤区域的面积,能直观明了地查看损伤区域,如图2-6(a)所示。

2)画线笔

画线笔主要配合直尺画出损伤区域及打磨的范围,能有效提高工作效率,如图2-6(b)所示。

图2-6

2.干磨设备及工具

1)干磨系统

根据吸尘系统、打磨机、手刨连接方式的不同,常见的干磨系统有移动式打磨系统(见图2-7)、悬臂式打磨系统(见图2-8)和中央集尘打磨系统(见图2-9)3种类型。

图2-7

图2-8

图2-9

(1)移动式打磨系统

其优点是移动方便,可方便移动到有电源、气源的工位上使用;缺点是连接的电源和气源容易影响作业工序现场。一般可同时接电动或气动打磨机,或分别连接一个电动打磨机和一个气动打磨机,再连接一个手刨,并可满足相邻工位之间的使用。

(2)悬臂式打磨系统

其优点是电源线和气管都是经悬臂下垂到打磨终端,可方便移动至工位的不同位置,延伸距离一般可达6 m;缺点是使用范围只能在延伸所及范围内。一般也能同时连接两把电动或气动打磨机,或分别连接一个电动打磨机、一个气动打磨机和一个手刨,可满足相邻工位之间的使用。

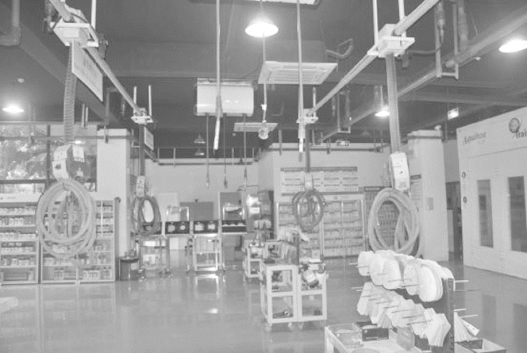

(3)中央集尘打磨系统

其优点是配有大功率的吸力泵,另配置有先进的微处理控制系统,采用多层重叠导流方式吸风,体积小,吸力效果更好;缺点是成本费用较高,不适合小型维修站使用。一般可连接4~6个打磨终端,每个打磨终端可同时连接两把电动或气动打磨机,或分别连接一个电动打磨机、一个气动打磨机和一个手刨。

2)打磨机

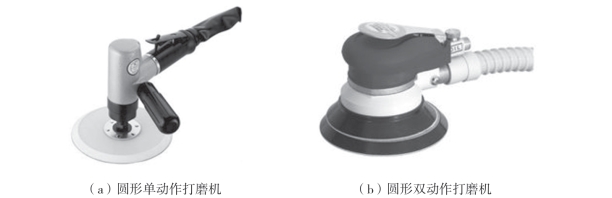

打磨机根据动力,可分为电动和气动;根据形状,可分为圆形和方形;根据运动模式,可分为单动作和双动作。在汽车涂装维修行业中,常用的是圆形单动作打磨机和圆形双动作打磨机,如图2-10所示。

图2-10

(1)圆形单动作打磨机

打磨盘作单向圆周运动,特点是切削力强,非常适合于除锈、除漆,可用于车身钣金修复及涂装做底工位使用。打磨盘的中心和边缘存在转速差,使用该打磨机时不能把它平放在打磨面上,而要轻微倾斜才行。

(2)圆形双动作打磨机

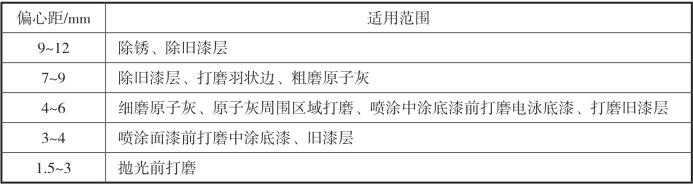

旋转轴为偏心轴,打磨盘借偏心轴旋转时打磨盘会同时有双重运动。研磨效果较均匀。双动作打磨机偏心距的大小有多种,偏心距越大,就越适合于粗磨。常见的偏心距有1.5,2,2.5,3,4,5,6,7,9,11,12 mm等。不同偏心距的打磨机所适合的打磨操作不同,见表2-1。

表2-1

3)打磨机托盘

安装在圆形打磨机上粘连砂纸的打磨垫,称为托盘, 如图2-11所示。它通常为尼龙搭扣式,能方便、快速、牢固地粘贴干磨砂纸,装卸快速、方便。打磨机托盘有硬托盘、半硬托盘和软托盘3种。

(1)硬托盘

配合偏心距5 mm及以上的双动作打磨机使用,用于相对较粗的打磨,如除漆、原子灰粗磨。

(2)半硬托盘(www.daowen.com)

配合偏心距5 mm及以上的双动作打磨机使用,用于相对较细的打磨,如原子灰细磨、中涂底漆前打磨、中涂底漆后粗磨等。

(3)软托盘

配合偏心距3 mm的双动作打磨机使用,用于相对较细的打磨,如中涂底漆后、面漆前细磨。此外,还有一种是在托盘上粘贴有中间软垫和保护垫。中间软垫比软托盘更软一些,可用于面漆前打磨弧度、线条等,避免对工件表面造成不必要的过度打磨;保护垫可保护打磨机托盘,延长其使用寿命,如图2-12所示。

图2-11

图2-12

4)手刨

手刨有多种。常见的尺寸是:宽度为70 mm,长度有125,198,420 mm;也有 115 mm×230 mm的规格,如图2-13所示。

手刨往往用于原子灰、中涂底漆的粗打磨。由于车身很多部位有一定的弧度及线条,一些还有边角部位。因此,为了打磨出与原车身部位完全相同的形状,采用手刨打磨更容易打磨出平整度高和需要的形状。因此,干磨实际上包括机器打磨和手工打磨两种形式。根据打磨工件的不同和技师熟练度的不同,可选择不同的打磨形式。

3.打磨耗材

1)干磨砂纸的种类

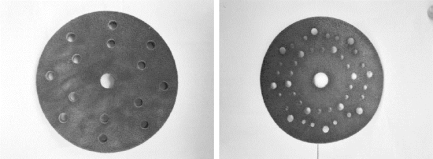

干磨砂纸一般分为圆磨头砂纸和手刨砂纸。砂纸的大小是以目为单位。目是指磨料的粗细及每平方英寸的磨料数量。目数越大,表示颗粒越细,磨料数量越多。常见的干磨砂纸有P80,P120,P180,P240,P320,P400,P500,如图2-14所示。

图2-13

图2-14

2)干磨砂纸的使用

在选用砂纸打磨羽状边时,选择顺序应是先选目数小的砂纸、后选目数大的砂纸,注意两个砂纸之间跳号不超过100号。如果第一道选用P80,则第二道不可选用P180以上的砂纸。跳号超过100号,则去除不了前一道打磨的痕迹。

4.其他耗材

1)除油布

喷漆车间应使用不会掉落纤维也不会产生静电抗拉强度高而不易碎的无纺布或聚酯纤维除油布。使用前,应注意产品说明。有些除油布只能用于溶剂型除油剂,不能用于水性清洁剂,防止用错。除油布如图2-15所示。

2)粘尘布

因静电的原因,喷涂车辆前,工件表面会落有一些细微灰尘、纤维。若使用除油布除油、清洁,无法除去,吹尘枪也无法吹除干净。因此,使用粘尘布,利用其黏性可粘去工件表面的细微灰尘、纤维,如图2-16所示。

图2-15

图2-16

3)除油剂

除油剂主要由多种活性剂及助洗剂配置而成。主要特点是强力渗透,去污速度快。因此,能强有力地清除漆面上的污垢和杂质,为实施涂装作业中清除杂质起到重要作用,如图2-17所示。

4)菜瓜布

菜瓜布也是一种在汽车修补企业得到较广泛应用的打磨耗材。菜瓜布是将研磨颗粒黏附在三维纤维上制成的。因此,菜瓜布有很好的柔韧性,适合打磨外形复杂或特殊材料的表面,可用于塑料部件喷涂前的研磨,以及面漆喷涂前、驳口前对漆面的研磨等,如图2-18所示。

图2-17

图2-18
