1.燃油供给系统主要故障现象及原因
燃油油压过低会造成混合气稀、加速不良、动力不足、怠速不稳、加速回火等现象。油压过低往往是泵油量不足、燃油滤清器阻塞、油压调节器调节不当等原因造成的。
燃油油压过高会造成混合气浓、油耗大、冒黑烟等现象。油压过高往往是调节器真空漏气、回油管回油不畅、油压调节器调节不当等原因造成的。
燃油系统中的喷油器漏油会造成发动机运转稳定性下降,如出现怠速不稳的故障现象。
2.常规检查方法
1)为防止在拆卸时,系统内的压力油喷出,造成人身伤害和火灾,需要释放燃油系统压力。释放油压的步骤:①拆卸燃油泵熔丝;②起动发动机并保持怠速,直到发动机熄火;③起动发动机约5s,以确认燃油喷射供油歧管压力已经释放;④安装燃油泵熔丝。
2)检查蓄电池,拆下负极电缆(防止残余燃油飞到有电火花的地方引起火灾)。
3)将专用压力表接在脉动阻尼器位置(对于韩国大宇或通用)或进油管接头处(对于丰田)(图4-30)。燃油系统中可能仍然有压力,在打开系统前,用一块抹布包住连接处周围,然后小心地松开连接件以释放压力,要用抹布随时擦干净泄漏出来的燃油。
4)接上负极电缆,起动发动机使其维持怠速运转。
5)燃油系统压力预置测试。燃油系统压力预置的目的是为避免首次起动发动机时,因系统内无压力而导致起动时间过长。通过反复打开和关闭点火开关数次查看燃油压力表来完成。油压应达到正常压力0.25~0.35MPa,如果没有燃油压力预置,应检查发动机ECU、燃油泵和电路等。
6)供油压力测试。拆下燃油压力调节器上的真空软管,用手堵住进气管一侧,检查燃油压力表指示的压力,多点喷射系统应为0.25~0.35MPa,单点喷射系统为0.07~0.10MPa。
7)调节压力测试。接上燃油压力调节器的真空软管,检查燃油压力表的指示应有所下降(约为0.05MPa)。若压力没有下降表示油压调节器不良。
8)测试燃油泵最大供油压力。怠速时将回油管夹住时的油压,应为供油压力的2~3倍。否则表示油泵不良。
9)供油量测试。怠速运转,急加速到3000r/min以上,油压升高应不得低于21kPa。
10)系统残压测试。将发动机熄火,等待10min后观察压力表的压力,多点喷射系统不低于0.20MPa,单点喷射系统不低于0.05MPa。
11)油密封测试。喷油器保持在上面,燃油系统油压保持在供油压力以上,观察喷油器有没有漏油现象。
12)检查完毕后,应释放系统压力,拆下油压表,装复燃油系统。
3.系统残余压力过低及不保压的检查方法
测量燃油压力时注意要使用带有开关阀的燃油压力表(图4-31)。10min后,如果保持压力比表压力低0.20MPa,那么按如下步骤操作:
1)起动发动机,并使其怠速运转。
2)在建立油压之后,关闭点火开关,同时必须关闭压力测量的关闭旋塞。
3)观察压力表上的压降。
4)如果压力再次下降,检查压力测量装置是否密封;检查管路接口、燃油分配管和喷油阀上的O形圈是否密封,喷油器是否泄漏,燃油压力调节器是否损坏。
5)如果此时压力不下降,检查燃油滤清器中的压力调节器(如奥迪A4)是否正常,检查燃油泵上的单向阀是否泄漏。

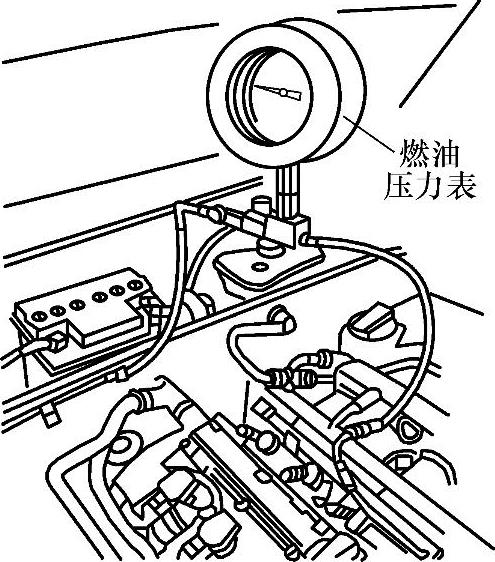

图4-30 燃油压力表的连接(www.daowen.com)

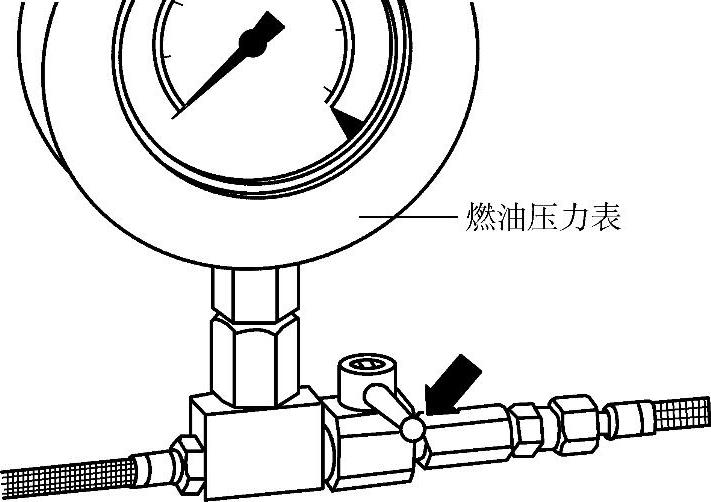

图4-31 燃油压力表
将转接件插到回油管,用软管夹夹紧转接件,如图4-32所示。注意软管夹不允许直接安装到燃油管路上,否则可能会损坏回油管。起动发动机,并使其怠速运转,在建立油压之后,关闭点火开关。同时必须关闭压力测量装置的关闭旋塞,观察压力表上的压降。
如果此时压力再次下降,对于燃油压力调节器在滤清器上的燃油供给系统,检查燃油泵的单向阀;常见的燃油系统,检查燃油压力调节器上的真空管内是否有燃油,如果有就要更换燃油压力调节器,如果没有就说明喷油器不密封(外观检查时就要排除喷油器上密封胶圈泄漏的可能性)。
如果此时压力没有下降,对于燃油压力调节器在滤清器上的燃油供给系统,应更换燃油滤清器。如果压力再次下降,检查压力测量装置是否密封;对于常见的燃油系统,更换燃油泵单向阀。

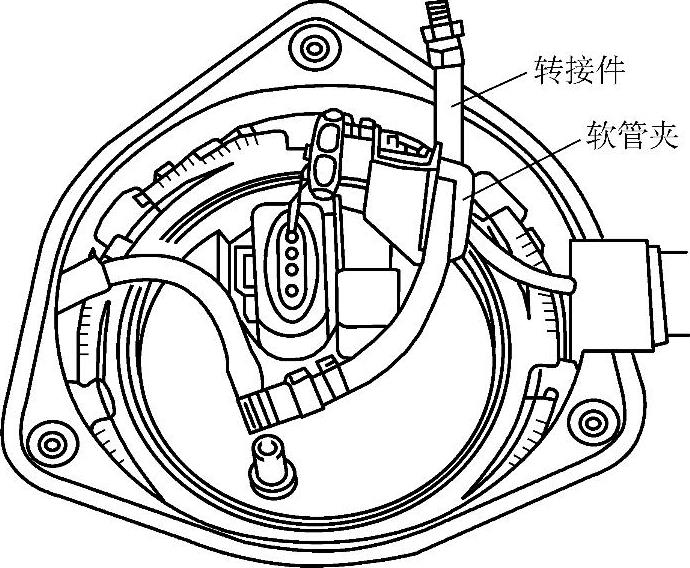

图4-32 软管夹夹紧转接件
注意:在拆下压力测量装置之前,打开关闭旋塞以降低压力。在此过程中,需在接头前放置一接油容器。
4.读取数据流,判断燃油供给系统的故障
表4-3为大众车系数据流。

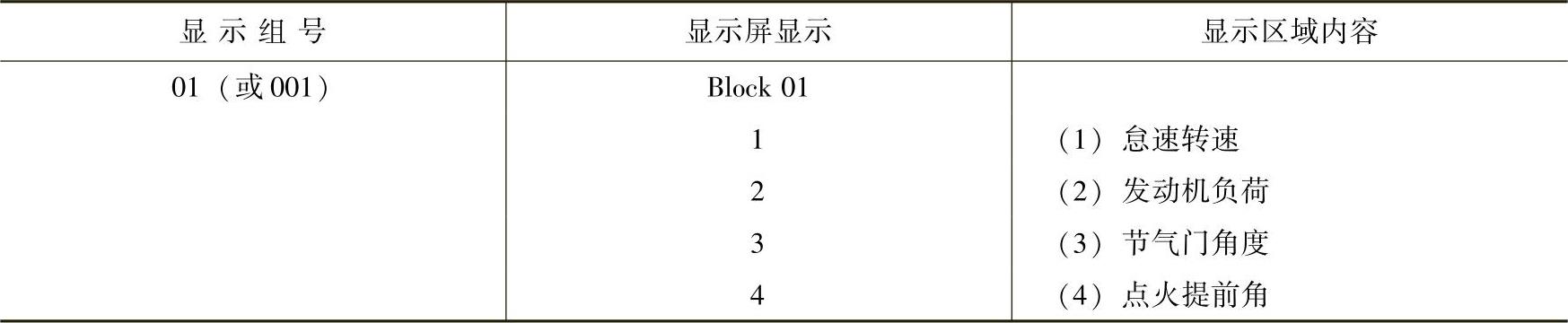

表4-3 大众车系数据流
发动机的负荷是以喷油器的通电时间来衡量的(有些车型用计算负荷百分比表示),怠速时的发动机负荷应为1.3~2.5ms。只有在超速切断工况时才会小于1.3ms,否则说明系统有漏气;如果大于2.5ms,可能是空气流量计损坏,应检查是否有故障码;节气门控制单元损坏,应检查节气门控制单元;发动机的负荷大,如附加电器设备用电,关闭附加电器;转向盘处在某侧极限位置,应将转向盘回正。
要注意不是喷油脉宽符合要求就没有问题,油路压力过高过低、喷油器磨损或堵塞对喷油量影响也很大。但是如果喷油脉宽不符合要求,先要排除造成喷油脉宽不符合要求的故障。
5.故障案例
故障案例1:喷油器漏油起动困难。
(1)故障现象 一台奥迪100V6型轿车,当行驶15万km后进厂维修,驾驶人反映,该车在冷车时能够顺利起动,但有时热车起动特别困难。
(2)故障诊断 混合气过浓往往是造成热车不易起动的原因。
由于该故障现象直接与温度有关,因而首先检查了冷却液温度传感器及其控制线路,均属正常。在检查过程中发现,该车热车熄火后并立即起动,起动良好,但熄火后等候3~5min后,再起动非常困难。检查燃油系统,接好燃油压力表,起动发动机,压力正常。熄火后再看油压表,发现油压下降很快,断开回油管接头,无回油,说明漏油在油泵至喷油器之间,拆下6个喷油器检查,发现喷油器都有严重的漏油现象。
(3)故障排除 全部更换新的喷油器后,无论冷车起动,还是热车起动都很正常,故障排除。
故障案例2:丰田PREVIA车发动机抖喘。
(1)故障现象 一辆丰田PREVIA汽车,发动机在中、低速运转正常,节气门位置稳定在调整运转时,发动机出现抖喘现象,在急加速或上坡时,发动机加速滞后。
(2)故障排除 读码无故障码输出。有意断开空气流量计、节气门位置传感器和冷却液温度传感器等的线插头,制造故障,然后调取故障码,“CHECK”灯显示均能与故障码相吻合。
将油压点火开关置于ON位置,压力表显示300kPa,发动机不运转,静态压力正常。起动发动机并急加速时,压力表指针在150~300kPa间不断摆动,说明燃油压力波动较大;而当发动机加到中速以上时,指针仅指示在150kPa左右,明显低于规定的供油压力,说明发动机油路供给系统存在故障。换上一同类型的油压调节器,故障依然。换上一新燃油滤清器,此故障有轻微的好转。
拆下燃油箱检查电动燃油泵的泵油能力时,发现电动燃油泵进油口的滤网被较多的脏物堵住,清除装复后试验,故障消除。
