燃油泵将燃油箱中的燃油抽出,在一定的压力下,经燃油滤清器、燃油压力调节器、分油管等输送到喷油器。按安装位置不同,燃油泵的类型可分为内置式——安装在燃油箱中,具有噪声小、不易产生气阻、不易泄漏、管路安装简单的特点;外置式——串接在燃油箱外部的输油管路中,易布置、安装自由度大、噪声大、易产生气阻。按电动燃油泵的结构不同分为涡轮式、滚柱式、转子式和侧槽式。
1.涡轮式电动燃油泵
如图4-5所示,涡轮式电动燃油泵主要由燃油泵电动机、涡轮泵、单向阀、安全阀组成。燃油泵电动机通电时,电动机驱动涡轮泵叶片旋转,由于离心力的作用,使叶轮周围小槽内的叶片贴紧泵壳,将燃油从进油室带往出油室。由于进油室的燃油不断增多,形成一定的真空度,将燃油从进油口吸入;而出油室燃油不断增多,燃油压力升高,当达到一定值时,顶开出油阀的出油口输出。出油阀在油泵不工作时阻止燃油流回油箱,保持油路中有一定的压力,便于下次起动。

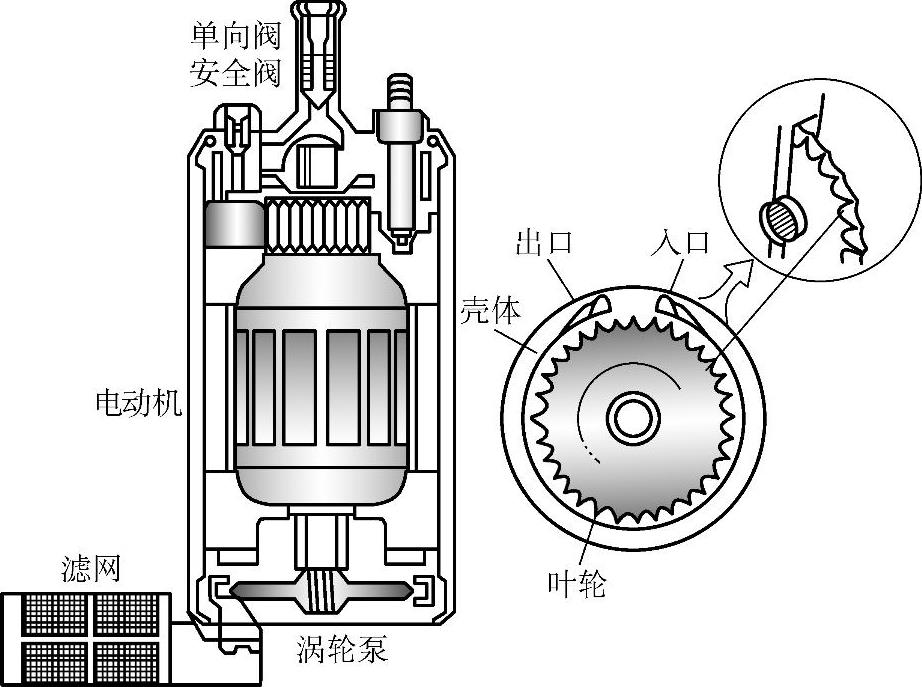

图4-5 涡轮式电动燃油泵
这种油泵具有泵油量大、泵油压力较高、供油压力稳定、运转噪声小、使用寿命长等优点。此外,由于不需要消声器,所以可以小型化,因此广泛地应用在轿车上,如大众捷达、本田雅阁等。(www.daowen.com)
2.滚柱式电动燃油泵
滚柱式电动燃油泵(图4-6)主要由燃油泵电动机、滚柱、转子、轴、出油阀、卸压阀等组成。当转子旋转时,位于转子槽内的滚柱在离心力的作用下,紧压在泵体内表面上,对周围起密封作用,在相邻两个滚柱之间形成工作腔。在燃油泵运转过程中,工作腔转过出油口后,其容积不断增大,形成一定的真空度,当转到与进油口连通时,将燃油吸入;而吸满燃油的工作腔转过进油口后,容积不断减小,使燃油压力提高,受压燃油流过电动机,从出油口输出。

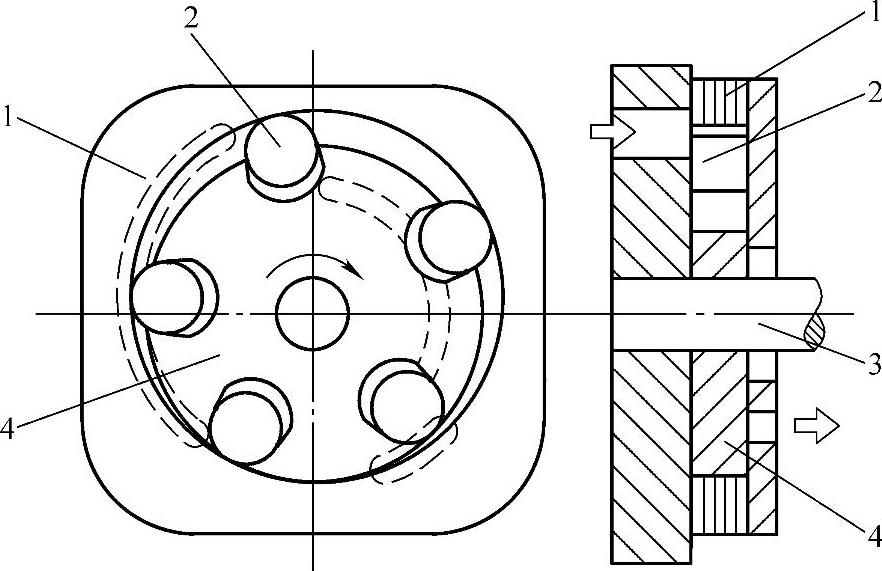

图4-6 滚柱式电动燃油泵
1—泵体 2—滚柱 3—轴 4—转子
