1.故障的分类

充电器故障主要有：①高压故障；②低压故障；③高压、低压混合类故障。现以采用TL3842驱动场效应晶体管的单管开关电源充电器为例说明故障的检修方法。TL3842（UC3842）制集成块关键脚是5、7和6脚（5、7脚为电源引脚，6脚为脉冲信号输出引脚）。检测充电器故障时，以上3个引脚应作为主要检查引脚。

（1）高压故障 主要是指示灯不亮。故障原因是熔断器熔断，整流二极管击穿，滤波电容鼓包或炸裂，开关管击穿，起动电阻开路，TL3842的7脚短路等。一般情况下，当低压电路存在漏电、短路或TL3842的6脚输出的脉冲波形不正常时，则会烧坏开关管。

（2）低压故障 主要是红灯一直亮，绿灯不亮；输出电压低，接近0V，造成蓄电池充电不足。主要故障原因是充电器与蓄电池正负极接反，导致双运放（大多是LM358）击穿。

（3）高低压混合类故障 看外观有无明显损坏，如线路板有无折断（随车携带和摔碰造成的），熔丝有无烧断，电阻有无烧坏痕迹，电容有无炸裂。可用指针式万用表的（相应）电阻档，在线全面检测所有的二极管、晶体管、光耦合器（如4N35）、场效应晶体管、电解电容和集成电路，尤其是低压主整流（如16A/60V，快恢复二极管）、市电整流波电容和低压主滤波电容等。

一般情况下是因为低压电路短路引起大面积烧坏功率元器件所致。有一部分充电器输出端具有防反接、防短路等特殊功能，就是在输出端多加一个继电器，在反接、短路的情况下继电器不工作，充电器无电压输出。

2.故障的诊断与排除

三段式开关电源式充电器常见故障有：①不亮灯，主要现象是指示灯不亮，如果熔丝没熔断，主要是高压电路部分有开路、虚焊，通过检查和万用表电阻档检测找出断路部分，补焊即可；如果熔丝熔断，说明有零件损坏，如市电桥式整流管短路、整流滤波电容击穿、功率开关管击穿等，更换以上损坏元器件即可修复。②充电器与蓄电池正负极接反，一般导致低压电路故障，大部分是充电电流采样电阻烧断、LM358（或LM324）击穿，其现象是红灯一直亮，绿灯不亮，输出电压低，或者输出电压接近0V，更换以上元件即可修复；如果不亮灯，损坏范围会更大。③充电状态指示灯不正常，不能正常转换、充电器异常响声、充不进电等，首先应区别是蓄电池问题还是充电器问题。可用充电器检测仪单独检测充电器，若属充电器问题，应进行检修。

充电器故障是少数，而且多是使用多年的比较老旧的，但在使用中也应多加注意，及时防止和排除，以免损坏充电器和蓄电池。

充电器的检修方法

1）充电时电源指示灯亮，充电指示灯橙色。首先检查充电器输出插头和蓄电池盒充电插头是否松动。若正常，再检查蓄电池盒上的熔丝管是否开路（一般为2A）或熔丝座是否松动，可用万用表电压档（200V）检测其空载输出电压应在35～44V范围内；若不符合要求，说明充电器输出线断路。

将充电器打开，更换充电器输出线并注意原机的正负极不要接反，故障即可排除。

2）电源指示灯不亮，充电指示灯也不亮。首先应检查充电器输入电源插头与市电220V的连接情况，若连接不良，则打开充电器外壳，检查熔丝；若正常，再检查电源输入线是否接好，电路板高压区附近的元器件是否虚焊，熔丝座是否接触不良。一般情况下，应注意检查变压器、晶体管等易损元器件有无虚焊。

更换上述损坏的元器件，故障即可排除。(www.daowen.com)

注意：上述元器件损坏时，可能会同时损坏一到两个，有时可能会同时损坏好几个，检修时需要逐一检查，更换这些元器件后才能通电。

3）充电器严重发热，外壳甚至烧坏、变形。这种故障主要是部分元器件松动引起的。由于充电器电路设计和采用的电气元器件各不相同，充电器工作状态各异。有的充电器外壳温度很高，有的则是温的，新的充电器还会散发出一种绝缘漆的气味和塑料添加剂的味道。应主要检查大滤波电容、电源管和整流二极管，若损坏，更换损坏的元器件即可。

4）充电器发热量大且发出异常响声，电源指示灯和充电指示灯暗且闪动。若严重发热，大多是由于输出级消振阻容元件损坏，或者是滤波电容开路或虚焊等引起的。而灯光闪烁，一般是电源厚膜块损坏。

更换上述损坏的元器件，故障即可排除。

5）充电器输出电压偏高（大于50V）。可通过检测电源厚膜块的取样输入电压是否正常进行判断，一般是由于取样电阻变值或损坏，取样电阻损坏，更换元件即可。注：更换后，应重新用万用表检测充电器输出电压，正常值为41～44V之间，如果有偏差，须调整元器件，使充电器输出电压保持正常。

6）充电器输出部分铜箔烧断。这种故障一般是由于蓄电池正负极反接造成的，应该先检查充电器熔丝。若正常，则应检查电源厚膜块和保护电路，将断铜箔连上可恢复正常；若熔丝被熔断，则需要进一步检测后逐一检查大功率电路和保护电路。若元器件损坏，则应更换。

7）充电显示不正常。蓄电池充足电后，充电器应当有显示，一般是红色变绿色，有的是绿色变黄色，表示蓄电池基本充满。如果蓄电池在充电时发光管不亮或已经充满而不变颜色，说明充电显示有故障，应进行检修。发光管不亮的原因大多是发光管本身问题或线路问题。

8）充不满电。充不满电的主要原因是：充电器工作一段时间即自行停止，没有电流和电压，一般是电路问题，大都是焊点虚焊，接触不良或元器件失效等。

这种故障在常温状态下正常，温度升高后开始显现，有时是逐渐出现，有时是突然出现。

9）充充停停与充不足电属相同故障，大多是线路接触不良。

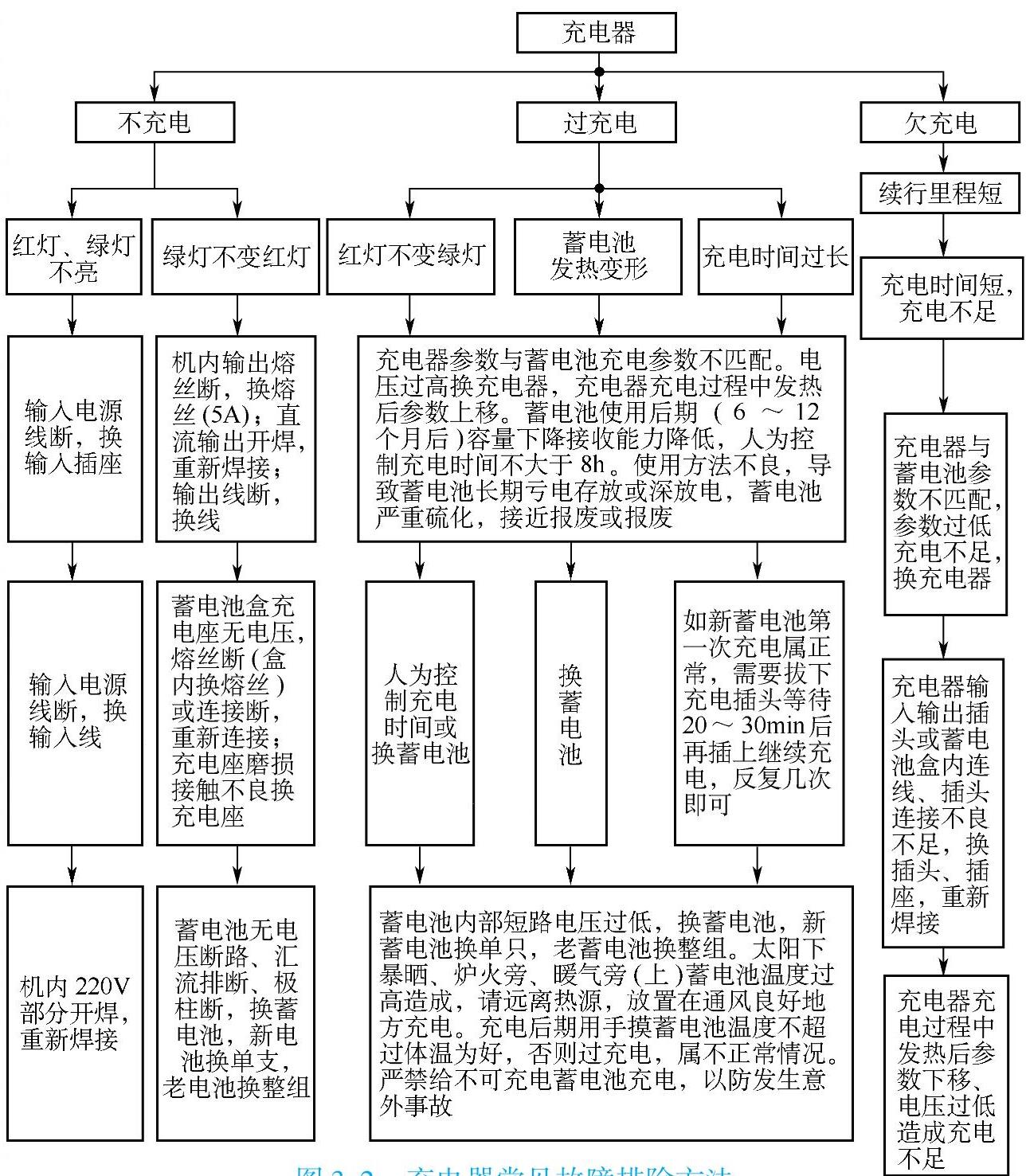

充电器常见故障排除方法如图3-2所示。

图3-2 充电器常见故障排除方法
